Формула / Реферат

Бурове долото, що містить порожнистий корпус зі з'єднувальною нарізною головкою і робочий орган з породоруйнівними сателітами, які армовані алмазами або надтвердими матеріалами, розташованими ступенево вздовж осі долота, а на ступені - по периметру корпуса, яке відрізняється тим, що породоруйнівні сателіти на кожному попередньому ступені розташовані з перекриттям сателітів наступного ступеня в напрямку від нарізної головки.

Текст

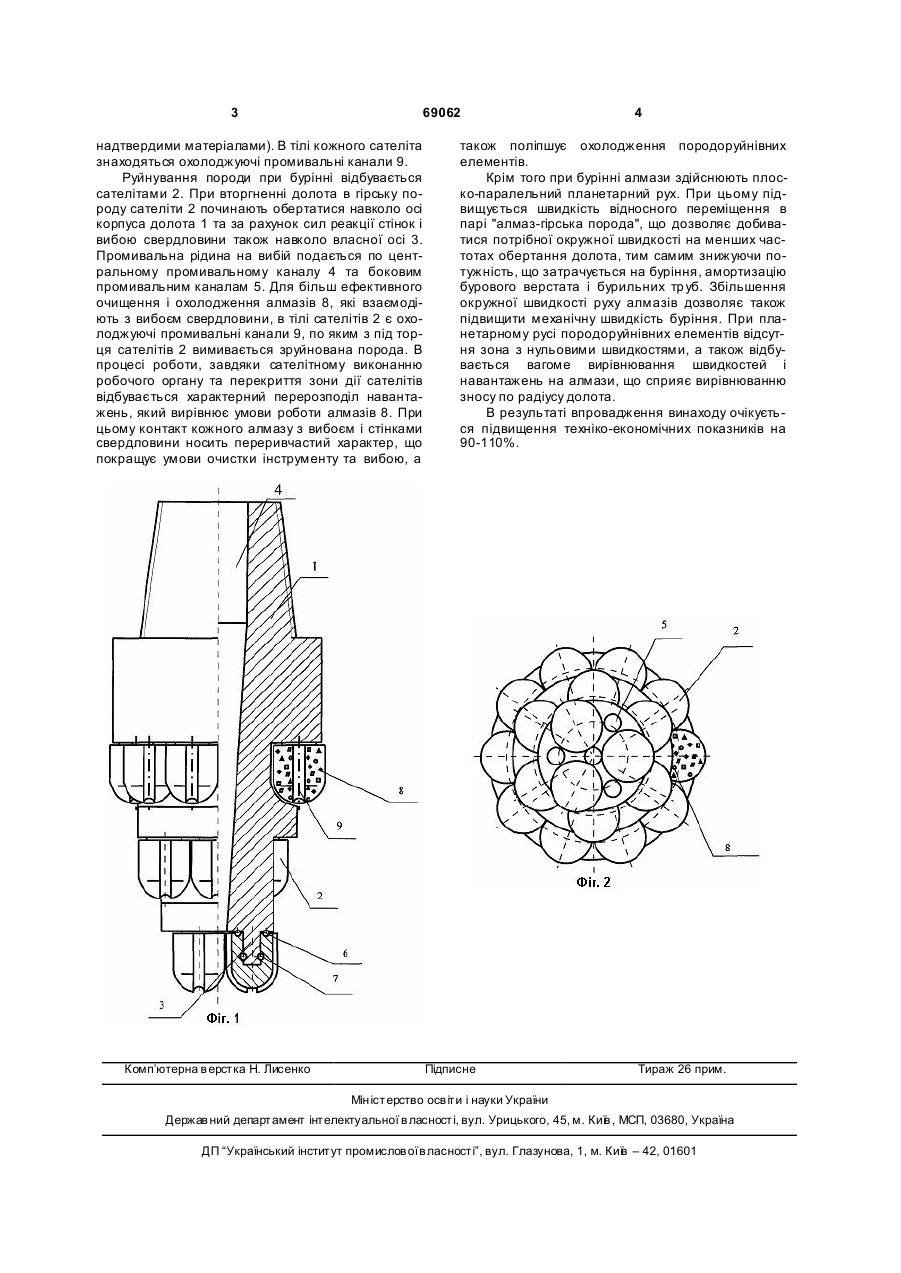

Бурове долото, що містить порожнистий корпус зі з'єднувальною нарізною головкою і робочий орган з породоруйнівними сателітами, які армовані алмазами або надтвердими матеріалами, розташованими ступенево вздовж осі долота, а на ступені - по периметру корпуса, яке відрізняється тим, що породоруйнівні сателіти на кожному попередньому ступені розташовані з перекриттям сателітів наступного ступеня в напрямку від нарізної головки. (19) (21) 2003119977 (22) 05.11.2003 (46) 10.06.2008, Бюл.№ 11, 2008 р. (72) БОНДАРЕНКО ВОЛОДИ МИР ПЕТРОВИЧ, UA, ДАВИДЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ, UA, КОЖЕВНИКОВ АН АТОЛІЙ ОЛЕКС АНДРОВИЧ, U A, БОНДАРЕНКО МИКОЛА ОЛЕКС АНДРОВИЧ, U A, БОГДАНОВ РОБЕРТ КОСТЯНТИНОВИЧ, UA, ІСОНКІН ОЛЕКСАНДР МИ ХАЙЛОВИЧ, UA, ХОМЕНКО ВОЛОДИ МИР ЛЬВОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ, UA (56) UA 37549 A, E21B 10/46, 15.05.2001 US 2911196, E21B 10/46, 03.11.1959 3 69062 надтвердими матеріалами). В тілі кожного сателіта знаходяться охолоджуючі промивальні канали 9. Руйнування породи при бурінні відбувається сателітами 2. При вторгненні долота в гірську породу сателіти 2 починають обертатися навколо осі корпуса долота 1 та за рахунок сил реакції стінок і вибою свердловини також навколо власної осі 3. Промивальна рідина на вибій подається по центральному промивальному каналу 4 та боковим промивальним каналам 5. Для більш ефективного очищення і охолодження алмазів 8, які взаємодіють з вибоєм свердловини, в тілі сателітів 2 є охолоджуючі промивальні канали 9, по яким з під торця сателітів 2 вимивається зруйнована порода. В процесі роботи, завдяки сателітному виконанню робочого органу та перекриття зони дії сателітів відбувається характерний перерозподіл навантажень, який вирівнює умови роботи алмазів 8. При цьому контакт кожного алмазу з вибоєм і стінками свердловини носить переривчастий характер, що покращує умови очистки інструменту та вибою, а Комп’ютерна в ерстка Н. Лисенко 4 також поліпшує охолодження породоруйнівних елементів. Крім того при бурінні алмази здійснюють плоско-паралельний планетарний рух. При цьому підвищується швидкість відносного переміщення в парі "алмаз-гірська порода", що дозволяє добиватися потрібної окружної швидкості на менших частотах обертання долота, тим самим знижуючи потужність, що затрачується на буріння, амортизацію бурового верстата і бурильних тр уб. Збільшення окружної швидкості руху алмазів дозволяє також підвищити механічну швидкість буріння. При планетарному русі породоруйнівних елементів відсутня зона з нульовими швидкостями, а також відбувається вагоме вирівнювання швидкостей і навантажень на алмази, що сприяє вирівнюванню зносу по радіусу долота. В результаті впровадження винаходу очікується підвищення техніко-економічних показників на 90-110%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Drill bit

Автори англійською

Bondarenko Volodymyr Petrovych, Davydenko Oleksandr Mykolaiovych, Kozhevnykov Anatolii Oleksandrovych, Bondarenko Mykola Oleksandrovych, Bohdanov Robert Kostiantynovych, Rusinova N.O., Isonkin Oleksandr Mykhailovych, Khomenko Volodymyr Lvovych

Назва патенту російською

Буровое долото

Автори російською

Бондаренко Владимир Петрович, Давиденко Александр Николаевич, Давыденко Александр Николаевич, Кожевников Анатолий Александрович, Бондаренко Николай Александрович, Богданов Роберт Константинович, Исонкин Александр Михайлович, Хоменко Владимир Львович

МПК / Мітки

МПК: E21B 10/46

Мітки: бурове, долото
