Фіксатор для остеосинтезу переломів шийки стегнової кістки

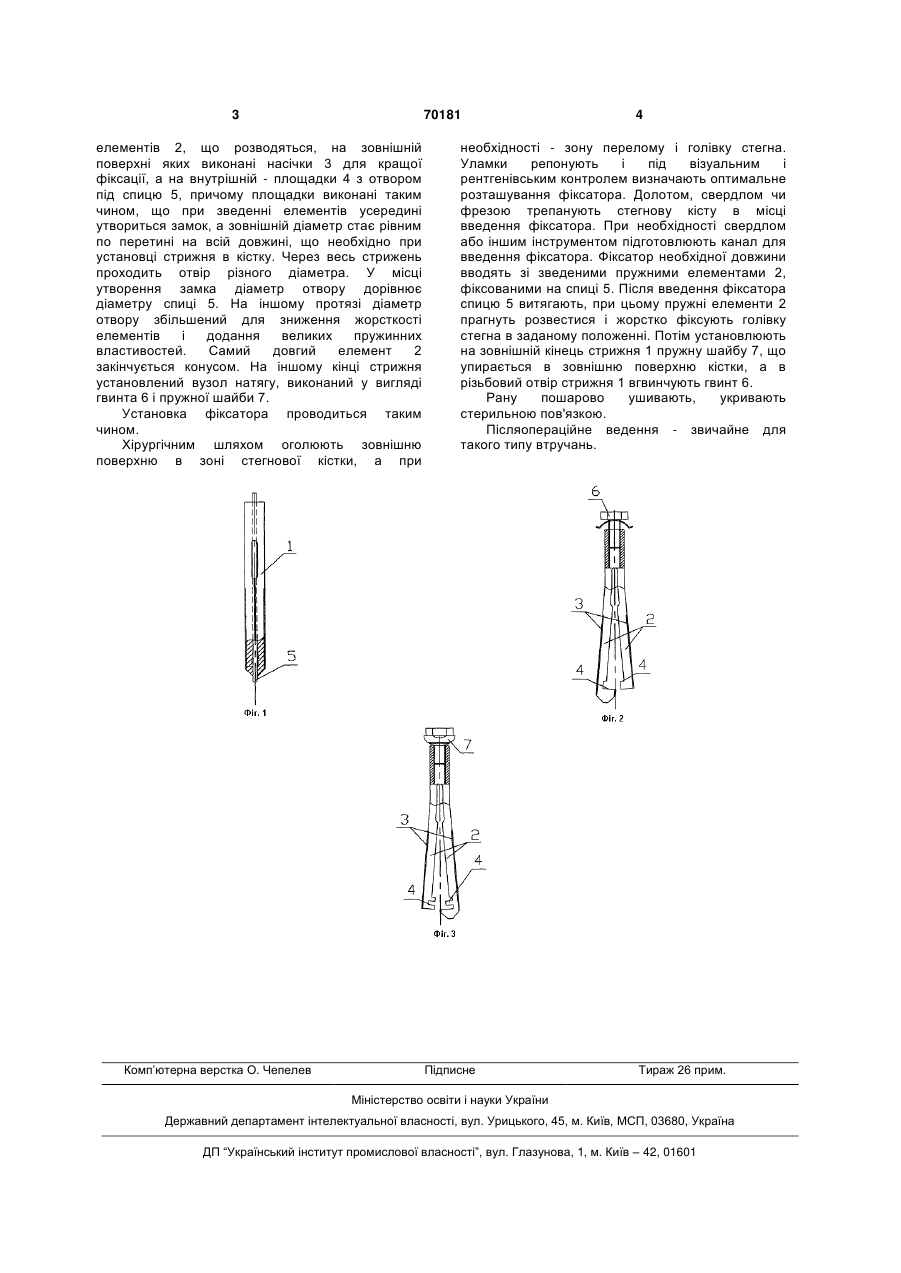

Фіксатор для остеосинтезу переломів шийки стегнової кістки, що містить стрижень, спицю і вузол створення додаткової компресії, який відрізняється тим, що вхідний кінець стрижня виконаний у вигляді пружних робочих елементів, що розводяться, на кінці кожного з яких на внутрішній поверхні виконана площадка з отвором, рівним діаметру спиці, при цьому площадки розташовані таким чином, що в зведеному положенні пружних робочих елементів утворюють замок, а на зовнішній поверхні цих елементів виконані насічки. (19) (21) 20031212799 (22) 29.12.2003 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Великий Віктор Іванович, Руденко Ігор Анатолійович, Рябов Костянтин Ілліч (73) Відкрите Акціонерне Товариство "Мотор Січ" (56) EP 333546, 20.09.1989SU 1426569, 30.09.1988SU 1528472, 15.12.1989SU 1355272, 30.11.1987US 4227518, 14.10.1980SU 208198, 29.12.1967UA 22993, 05.05.1998 3 70181 елементів 2, що розводяться, на зовнішній поверхні яких виконані насічки 3 для кращої фіксації, а на внутрішній - площадки 4 з отвором під спицю 5, причому площадки виконані таким чином, що при зведенні елементів усередині утвориться замок, а зовнішній діаметр стає рівним по перетині на всій довжині, що необхідно при установці стрижня в кістку. Через весь стрижень проходить отвір різного діаметра. У місці утворення замка діаметр отвору дорівнює діаметру спиці 5. На іншому протязі діаметр отвору збільшений для зниження жорсткості елементів і додання великих пружинних властивостей. Самий довгий елемент 2 закінчується конусом. На іншому кінці стрижня установлений вузол натягу, виконаний у вигляді гвинта 6 і пружної шайби 7. Установка фіксатора проводиться таким чином. Хірургічним шляхом оголюють зовнішню поверхню в зоні стегнової кістки, а при Комп’ютерна верстка О. Чепелев 4 необхідності - зону перелому і голівку стегна. Уламки репонують і під візуальним і рентгенівським контролем визначають оптимальне розташування фіксатора. Долотом, свердлом чи фрезою трепанують стегнову кісту в місці введення фіксатора. При необхідності свердлом або іншим інструментом підготовлюють канал для введення фіксатора. Фіксатор необхідної довжини вводять зі зведеними пружними елементами 2, фіксованими на спиці 5. Після введення фіксатора спицю 5 витягають, при цьому пружні елементи 2 прагнуть розвестися і жорстко фіксують голівку стегна в заданому положенні. Потім установлюють на зовнішній кінець стрижня 1 пружну шайбу 7, що упирається в зовнішню поверхню кістки, а в різьбовий отвір стрижня 1 вгвинчують гвинт 6. Рану пошарово ушивають, укривають стерильною пов'язкою. Післяопераційне ведення - звичайне для такого типу втручань. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
