Датчик рівня рідини

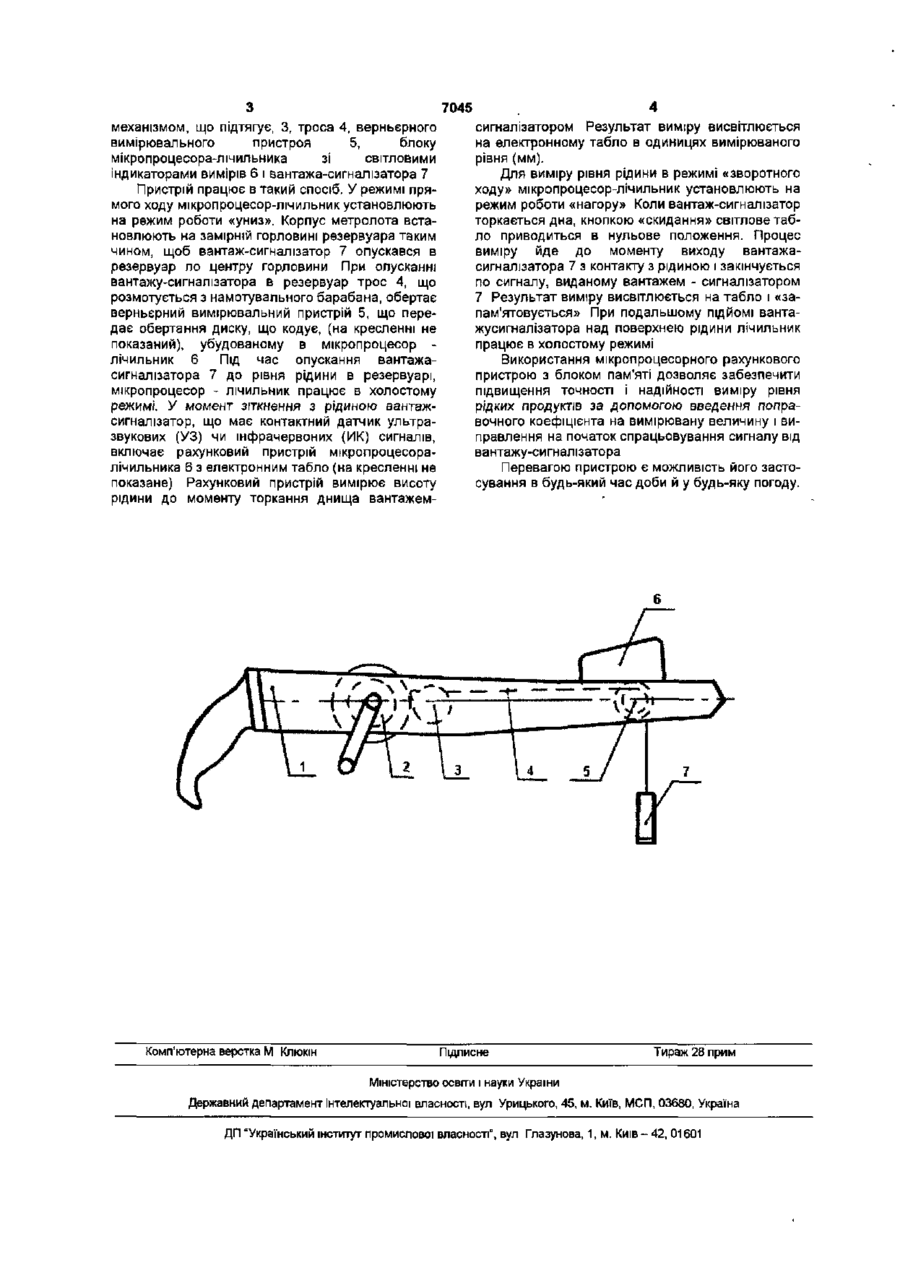

Датчик рівня рідини, що включає вантаж і систему його переміщення, який відрізняється тим, що містить корпус із ручкою, встановлений на ньому намотувальний барабан із самогальмуючим пристроєм і механізмом, що підтягує, верньєрний вимірювальний пристрій з первинним оптичним перетворювачем, мікропроцесор-лічильник з індикатором числа в одиницях вимірюваного рівня (мм) і вантаж-сигналізатор із контактним датчиком і випромінювачем сигналу Пристрій відноситься до області вимірювальної техніки, зокрема, до пристроїв для виміру рівня в и бухо пожежо небезпечних і безпечних рідких продуктів у наземних і підземних резервуарах технологічних і товарних парків Відомий пристрій, що складається з одного чи декількох відрізків круглого стрижня чи труби діаметром 25-30 мм, з нанесеними ризиками, у вигляді вертикальної ЛІНІЙКИ - метроштока (С И Гаузнер, С С Кивилис, А П Осокина А Н Павловский Измерение масси, объема и плотности - М , Изд-во стандартів, 1972 Стр 472-477) Рівень рідини в такому пристрої визначають по змоченій довжині рейки, зануреної в рідину, що знаходиться в резервуарі Недоліком відомого пристрою є обмежена лінійна довжина, недостатня твердість конструкції, швидкий знос від стирання Як прототип обрано пристрій що складається з рулетки з лотом (С И Гаузнер, С С Кивилис, А П Осокина А Н Павловский Вимір маси, обсягу В основу корисної моделі поставлена задача створення швидкодіючого пристрою для визначення рівня будь-яких видів рідин, у якому б за рахунок зміни конструктивних ознак досягалася можливість розширення діапазону вимірів, підвищення надійності і точності виміру будь-якого рівня рідини в межах заданої висоти резервуара Поставлена задача зважується таким чином, що метролог, що включає вантаж і систему його переміщення, виконаний таким чином, що він містить корпус з ручкою, установлений на ньому намотувальний барабан із самогальмуючим пристроєм і механізмом, що підтягує, верньєрний вимірювальний пристрій з первинним оптичним перетворювачем, мікропроцесор - лічильник з індикатором числа в одиницях вимірюваного рівня (мм) і вантаж - сигналізатор з контактним датчиком і випромінювачем сигналу Для підвищення вірогідності результатів вимірів, виміри проводяться в двох режимах прямого (вантаж опускається вниз до дна резервуара) і зворотного (вантаж піднімається нагору від дна резервуара до поверхні рідини) ходу Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак корисної моделі й технічним результатом є та обставина що технічний результат - розширення діапазону вимірювань, підвищення надійності й точності вимірювань будь-якого рівня рідини - може бути досягнутим тільки при використовуванні всієї сукупності суттєвих ознак корисної моделі На кресленні представлене зображення одного з варіантів пропонованого пристрою Метролот складається з корпусу з ручкою 1, намотувального барабана 2 із самогальмуючим і ЩІЛЬНОСТІ - М , Изд-во стандартов, 1972 Стр 472-477) Рівень рідини таким пристроєм визначають по змоченій довжині стрічки рулетки після занурення и в рідину, що знаходиться в резервуарі Недоліками прототипу є часті поломки стрічки рулетки в МІСЦІ з'єднання з вантажем, стирання нанесених на стрічку розподілів, деформація стрічки рулетки в процесі використання, тривалі підготовки при проведенні декількох послідовних вимірі з малим розривом у часі Якщо ж у резервуарі знаходиться рідина, яка погано омочується, швидко випарюється, чи швидко тече, то границя змочування позначається неясно о 7045 механізмом, що підтягує, 3, троса 4, верньерного вимірювального пристроя 5, блоку мікропроцесора-лічильника зі світловими індикаторами вимірів 6 і вантажа-сигналізатора 7 Пристрій працює в такий спосіб. У режимі прямого ходу мікропроцесор-лічильник установлюють на режим роботи «униз». Корпус метролота встановлюють на замірніи горловині резервуара таким чином, щоб вантаж-сигналізатор 7 опускався в резервуар по центру горловини При опусканні вантажу-сигналізатора в резервуар трос 4, що розмотується з намотувального барабана, обертає верньєрний вимірювальний пристрій 5, що передає обертання диску, що кодує, (на кресленні не показаний), убудованому в мікропроцесор лічильник 6 Під час опускання вантажасигналізатора 7 до рівня рідини в резервуарі, мікропроцесор - лічильник працює в холостому режимі. У момент зіткнення з рідиною вантажсигналізатор, що має контактний датчик ультразвукових (УЗ) чи інфрачервоних (ИК) сигналів, включає рахунковий пристрій мікропроцесоралічильника 6 з електронним табло (на кресленні не показане) Рахунковий пристрій вимірює висоту рідини до моменту торкання днища вантажем Комп'ютерна верстка М Клюкін сигналізатором Результат виміру висвітлюється на електронному табло в одиницях вимірюваного рівня (мм). Для виміру рівня рідини в режимі «зворотного ходу» мікропроцесор-лічильник установлюють на режим роботи «нагору» Коли вантаж-сигналізатор торкається дна, кнопкою «скидання» світлове табло приводиться в нульове положення. Процес виміру йде до моменту виходу вантажасигналізатора 7 з контакту з рідиною і закінчується по сигналу, виданому вантажем - сигналізатором 7 Результат виміру висвітлюється на табло і «запам'ятовується» При подальшому ПІДЙОМІ вантажусигналізатора над поверхнею рідини лічильник працює в холостому режимі Використання мікропроцесорного рахункового пристрою з блоком пам'яті дозволяє забезпечити підвищення точності і надійності виміру рівня рідких продуктів за допомогою введення поправочного коефіцієнта на вимірювану величину і виправлення на початок спрацьовування сигналу від ва нтажу-си гн ал і з ато ра Перевагою пристрою є можливість його застосування в будь-який час доби й у будь-яку погоду. Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
