Датчик рівня рідини

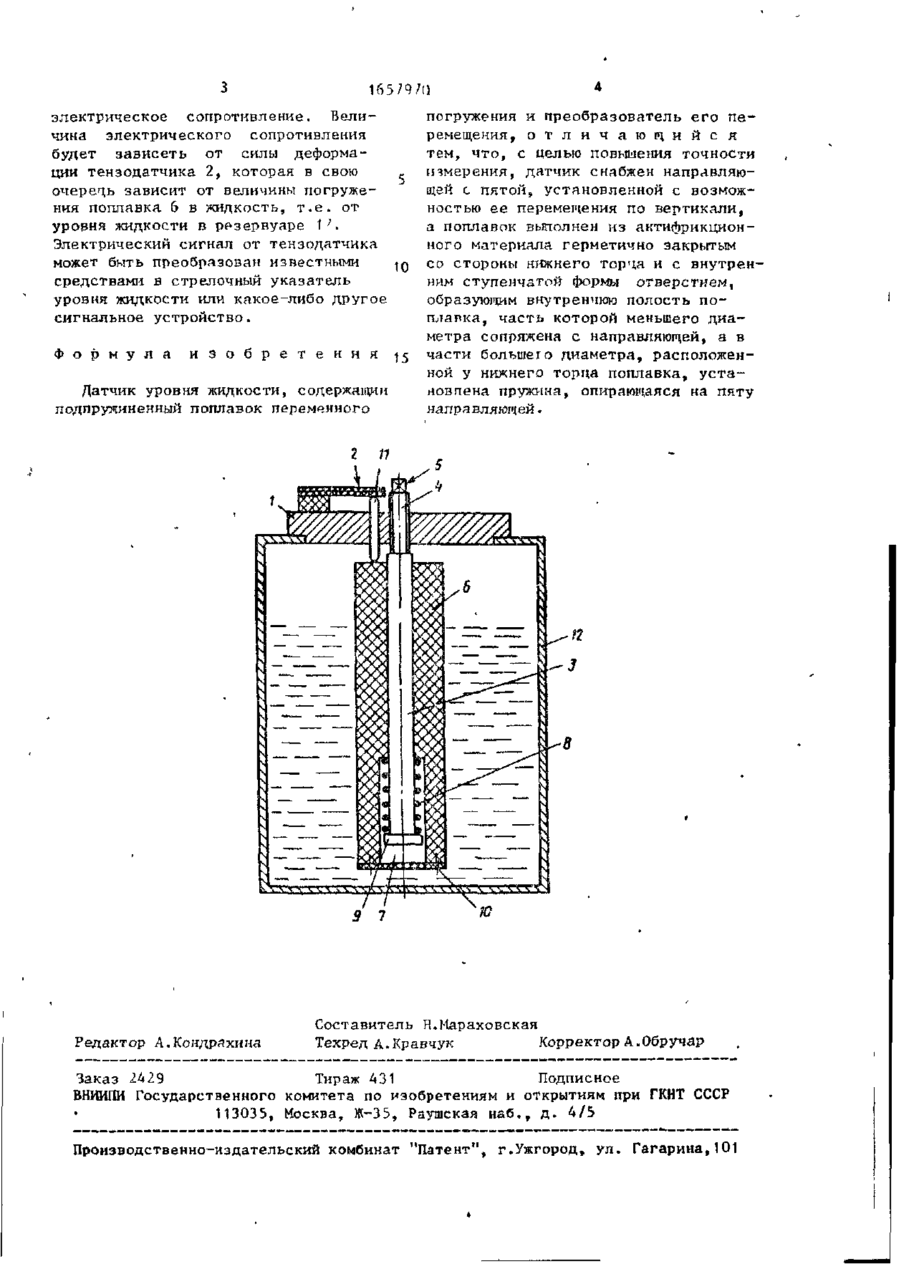

Изобретение относится к приборостроению и может быть использовано для контроля уровня жидкости в разливочных сосудах. Цель изобретения повышение точности измерения уровня жидкости. Поплавок 6 выполнен из антифрикционного материала, например, фторопласта - 4, В нижней герметично закрытой части поплавка имеется замкнутая проточка /, в которой размещена пружина 8, опирающаяся на пяту направляющей 3. Верхний конец направляющей находится в резьбовом соединении 4 с крышкой сосуда. Изобретение относится к приборостроению и может 5ыть использовано для контроля уровня жидкости в различных сосудах, , Цепь изобретения - повысить точность измерения датчика уровня жидкости . На чертеже показан продольный разрез датчика уровня жидкости. Датчик содержит крышку 1, на которой на упругом элементе размещен * тензодатчик 2 и закреплена направляющая 3 с помощью резьбового соединения 4. На верхнем торце направляющей 3 имеется четырехгранник 5. На направляющей 3 размещен поплавок 6, в нижней части которого имеется проточка 7, в которой размещена пружина 8, взаимодействующая с пятой 9 и поплавком Ь. Нижний торец поплавка 6 закрыт фланцем 10, а на верхнем его торце установлен шток 11, который проходит через отверстие в крышке t и контактирует с тензодатчиком 2. Датчик уровня размещен в резервуаре 12, в котором замеряется уровень жидкости. Датчик уровня жидкости работает следуїоїцим образом. В исходном положении шток 11 одним концом касается верхнего торца поплавка 6, а вторым концом контактирует с тензодатчиком 2, не оказывая на него никакого давления. Это достигается регулировкой усилия пружины Э за счет вертикального перемещения направляющей 3 в резьбовом соединении 4 с крышкой 1. Такой регулировкой пружина 8 уравновешивает вес поплавка, которьй может быть выполнен из любого независимо от его плотности антифрикционного материала, например фторопласта-4. По мере заполнения резервуара 12 поплавок 6 окажется погруженным в жидкость. Возникающая при этом выталкивающая сила будет воздействовать на поплавок и, соответственно, на шток 11 и тензодатчик 2, изменяя его СЛ 165/9/(1 погружения и преобразователь его пеэлектрическое сопротивление. Велиремещения, о т л и ч а ю щ и й с я чина электрического сопротивления тем, что, с целью повышения точности будет зависеть от силы деформации тензодатчика 2, которая в свою - измерения, датчик снабжен направляющей с пятой, установленной с возможочередь зависит от величины погруженостью ее перемегчения по вертикали, ния поплавка 6 в жидкость, т . е . от а поплавок вьгполнен из антифрикционуровня жидкости в резервуаре 1 ; . ного материала герметично закрытым Электрический сигнал от тензодатчика может быть преобразован известными JQ со стороны нижнего торча и с внутренним ступенчатой формы отверстием, средствами в стрелочный указатель образующим внутреннюю полость поуровня жидкости или какое-либо другое плавка, часть которой меньшего диасигнальное устройство. метра сопряжена с направляющей, а в части большего диаметра, расположенФормула и з о б р е т е н и я 15 ной у нижнего торца поплавка, установлена пружина, опирающаяся на пяту Датчик уровня жидкости, содержащим направляющей. подпружиненный поплавок переменного г и 10 Редактор А.Кондряхина Составитель Н.Мараховская Техред А.Кравчук Корректор А.Обручар Заказ 2429 Тираж 431 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
