Сигналізатор рівня електропровідної рідини і інтенсивності світла

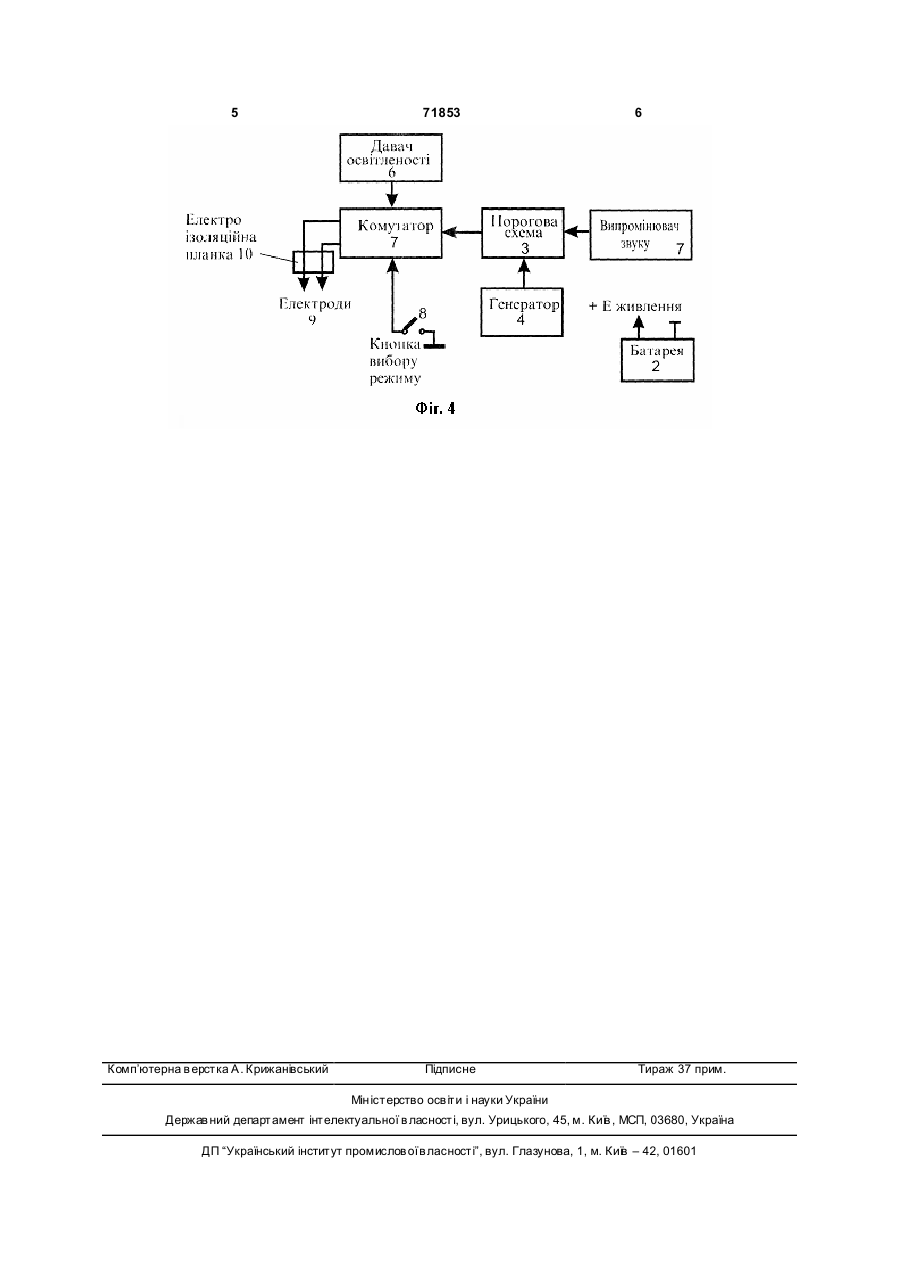

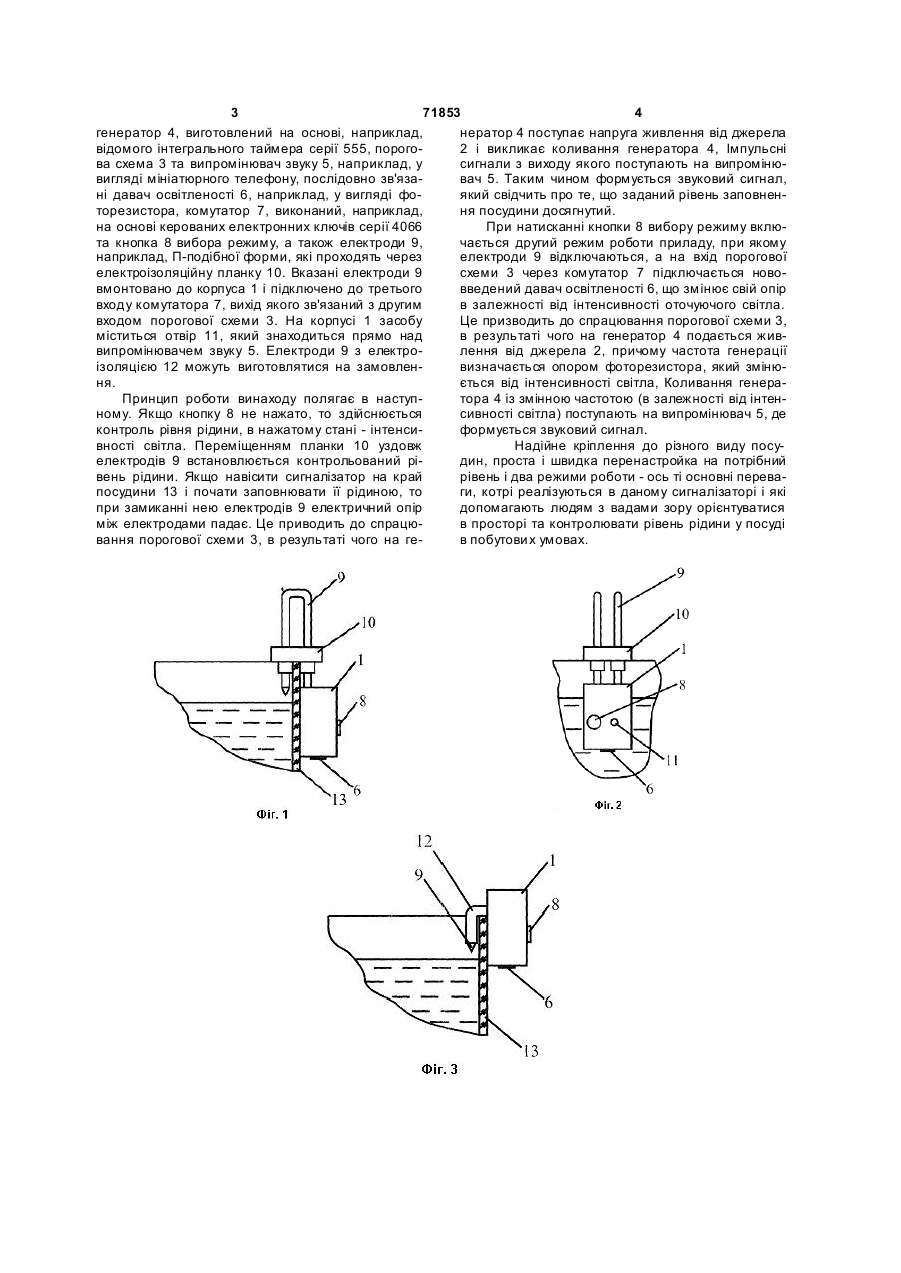

Сигналізатор рівня електропровідної рідини і інтенсивності світла, який містить встановлені в 3 71853 4 генератор 4, виготовлений на основі, наприклад, нератор 4 поступає напруга живлення від джерела відомого інтегрального таймера серії 555, порого2 і викликає коливання генератора 4, Імпульсні ва схема 3 та випромінювач звуку 5, наприклад, у сигнали з виходу якого поступають на випромінювигляді мініатюрного телефону, послідовно зв'язавач 5. Таким чином формується звуковий сигнал, ні давач освітленості 6, наприклад, у вигляді фоякий свідчить про те, що заданий рівень заповненторезистора, комутатор 7, виконаний, наприклад, ня посудини досягнутий. на основі керованих електронних ключів серії 4066 При натисканні кнопки 8 вибору режиму вклюта кнопка 8 вибора режиму, а також електроди 9, чається другий режим роботи приладу, при якому наприклад, П-подібної форми, які проходять через електроди 9 відключаються, а на вхід порогової електроізоляційну планку 10. Вказані електроди 9 схеми 3 через комутатор 7 підключається нововмонтовано до корпуса 1 і підключено до третього введений давач освітленості 6, що змінює свій опір входу комутатора 7, вихід якого зв'язаний з другим в залежності від інтенсивності оточуючого світла. входом порогової схеми 3. На корпусі 1 засобу Це призводить до спрацювання порогової схеми 3, міститься отвір 11, який знаходиться прямо над в результаті чого на генератор 4 подається живвипромінювачем звуку 5. Електроди 9 з електролення від джерела 2, причому частота генерації ізоляцією 12 можуть виготовлятися на замовленвизначається опором фоторезистора, який змінюня. ється від інтенсивності світла, Коливання генераПринцип роботи винаходу полягає в наступтора 4 із змінною частотою (в залежності від інтенному. Якщо кнопку 8 не нажато, то здійснюється сивності світла) поступають на випромінювач 5, де контроль рівня рідини, в нажатому стані - інтенсиформується звуковий сигнал. вності світла. Переміщенням планки 10 уздовж Надійне кріплення до різного виду посуелектродів 9 встановлюється контрольований рідин, проста і швидка перенастройка на потрібний вень рідини. Якщо навісити сигналізатор на край рівень і два режими роботи - ось ті основні перевапосудини 13 і почати заповнювати її рідиною, то ги, котрі реалізуються в даному сигналізаторі і які при замиканні нею електродів 9 електричний опір допомагають людям з вадами зору орієнтуватися між електродами падає. Це приводить до спрацюв просторі та контролювати рівень рідини у посуді вання порогової схеми 3, в результаті чого на гев побутови х умовах. 5 Комп’ютерна в ерстка А. Крижанівський 71853 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
