Прихованоносима радіостанція

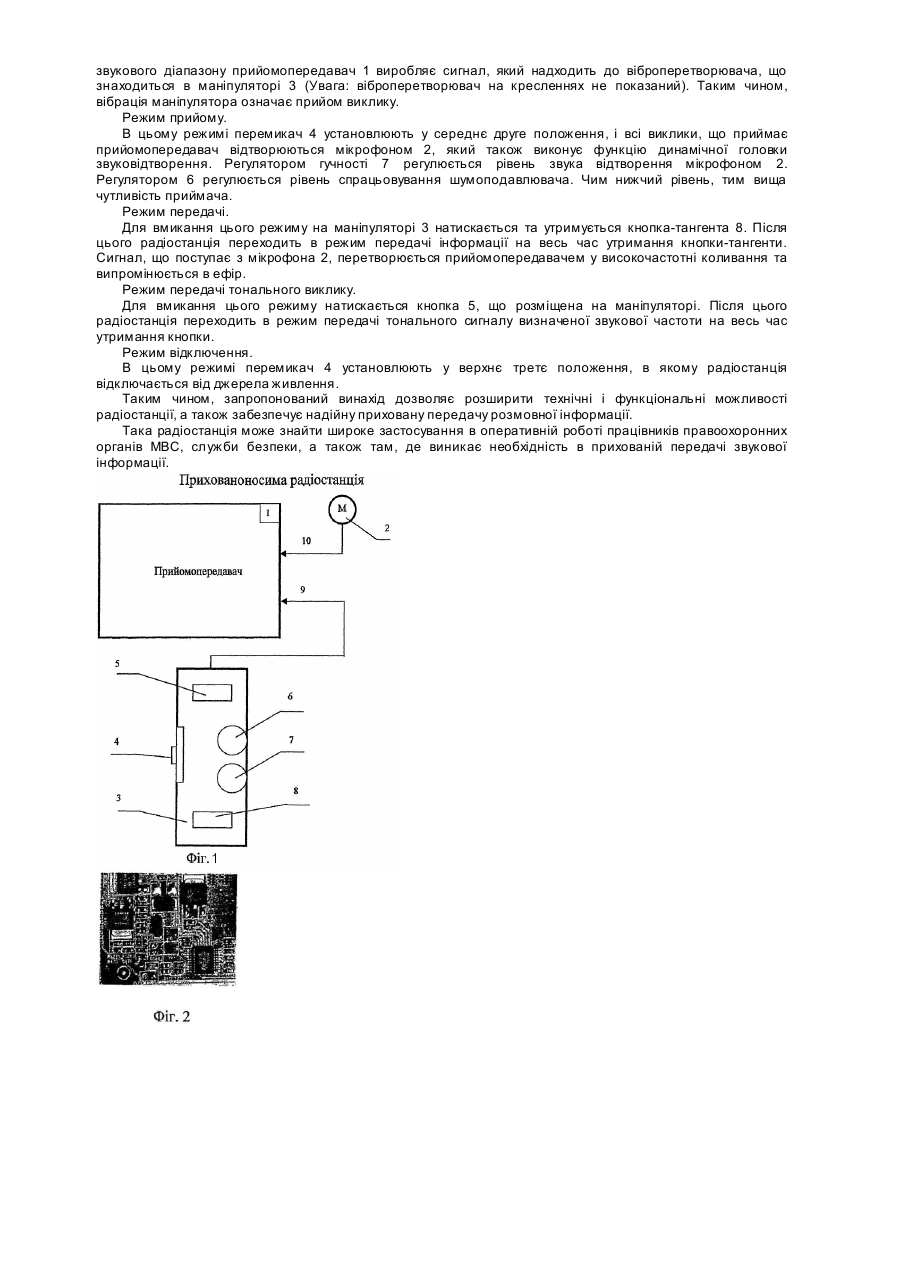

Винахід відноситься до спецтехніки, а саме до радіостанцій призначених для прихованої передачі звукової інформації в системі радіозв'язку ОВС. Відома переносна радіостанція, управління якою здійснюється за допомогою органів управління, розміщених на передній панелі. Всі блоки радіостанції змонтовані в одному корпусі, (авт. свід. СРСР №1811641 кл. Н04В7/00, 1993р.). Основним недоліком такої радіостанції є надмірні габарити та незручність управління та користування для прихованої передачі звукової інформації. Найбільш близькою по технічній суті до заявляємої радіостанції і вибраної за прототип є прихованоносима радіостанція "Кайра", яка складається з прийомопередавача, мікрофона і маніпулятора в якому розміщені кнопка-тангента, перемикач режимів роботи радіостанції, кнопка подачі тонального виклику і регулятор гучності (Республіка Білорусія. Рекламний проспект фірми "Лес" 2000p.). Основними недоліками зазначеної радіостанції є наступні: - розміщення мікрофона в маніпуляторі; по-перше, це збільшує габаритні розміри маніпулятора, а, подруге, зменшує можливість закріплення мікрофону в місцях найбільшої чутливості; - відсутність у радіостанції регулятора рівня шумопоподавлення, знижує технічну характеристику по шумопоподавленню; - суміщення регулятора гучності з вимикачем, за допомогою якого радіостанція відключається від джерела живлення, збільшує час відключення радіостанції; - конструктивний зв'язок перемикача режимів роботи радіостанції і кнопки подачі тонального виклику, ускладнює роботу з радіостанцією; - відсутність у прийомопередавача додаткового входу для підключення мікрофону, ускладнює роботу з радіостанцією; - радіостанція виконана із застосуванням елементної бази, яка змонтована навіснім монтажем, що збільшує габарити радіостанції. Все це знижує технічні і функціональні можливості радіостанції і збільшує її габарити. Винахід запропонованого технічного рішення вирішує задачу створення радіостанції з підвищеними технічними можливостями, які забезпечуються шляхом введення в його схему нових елементів, що суттєво підвищує функціональні можливості радіостанції. Рішення цієї задачі досягається тим, що в прихованоносимій радіостанції, яка складається з прийомопередавача, мікрофона і маніпулятора, в якому розміщені кнопка-тангента, перемикач режимів роботи радіостанції, кнопка подачі тонального виклику і регулятор гучності, згідно з винаходом, мікрофон змонтований автономно від маніпулятора, а радіостанція додатково має регулятор рівня шумоподавлення, який розміщено в маніпуляторі, при цьому перемикач режимів роботи радіостанції має додаткове третє положення, в якому радіостанція відключається від джерела живлення, при цьому кнопка подачі тонального виклику і кнопка-тангента, змонтовані в маніпуляторі незалежно одна від одної. При цьому в прийомопередавачі змонтований додатковий вхід для підключення автономного мікрофону. До того ж прихованоносима радіостанція виконана із застосуванням елементної бази, яка змонтована методом поверхневого монтажу. Саме ці ознаки необхідні і достатні для рішення поставленої задачі. Так виведення мікрофону з маніпулятору і його виконання автономним зменшує габаритні розміри маніпулятору, і збільшує можливість закріплення мікрофону в місцях найбільшої чутливості. Введення в радіостанцію регулятора рівня шумопоподавлення, покращує те хнічну характеристику по шумопоподавленню. Те, що перемикач режимів роботи радіостанції має додаткове трете положення, яким радіостанція відключається від джерела живлення, зменшує час відключення радіостанції. Те, що кнопка-тангента, і кнопка подачі тонального виклику змонтовані незалежно одна від одної спрощує роботу з радіостанцією. Те, що в прийомопередавачі змонтований додатковий вхід для підключення автономного мікрофону спрощує роботу з радіостанцією і дозволяє розмістити мікрофон автономно в необхідних місцях одягу користувача. Виконання радіостанції із застосуванням елементної бази, яка змонтована методом поверхневого монтажу, зменшує габарити радіостанції. Винахід пояснюється кресленнями: на Фіг.1 - зображено загальну блок-схему радіостанції; на Фіг.2 - фрагмент поверхневого монтажу. Радіостанція складається з прийомопередавача 1, мікрофона 2 і маніпулятора 3, в якому розміщені перемикач 4 режимів роботи радіостанції, кнопка 5 подачі тонального виклику, регулятор 6 рівня шумоподавлення, регулятор 7 гучності і кнопка-тангента 8. При цьому мікрофон 2 змонтований автономно від маніпулятора 3, а радіостанція додатково має регулятор 6 рівня шумоподавлення, який розміщено в маніпуляторі, при цьому перемикач 4 режимів роботи радіостанції має додаткове третє положення, в якому радіостанція відключається від джерела живлення, при цьому кнопка 5 подачі тонального виклику і кнопкатангента 8 змонтовані в маніпуляторі незалежно одна від одної. При цьому прийомопередавач 1 має два входи. Перший вхід 9 підключений до мікроманіпулятора 3, а другій вхід 10 - до мікрофону 2. До того ж прихованоносима радіостанція виконана із застосуванням елементної бази, яка змонтована методом поверхневого монтажу. Робота радіостанції проходить таким чином. За допомогою перемикача 4 радіостанція включається та обирається необхідний режим роботи радіостанції. Це можуть бути такі режими: режим безшумного виклику, режим прийому, режим передачі, режим передачі тонального виклику, режим відключення. Режим безшумного виклику. В цьому режимі перемикач 4 установлюють у перше нижнє положення. В цьому режимі прийомопередавач 1 очікує на виклик іншою радіостанцією. При отриманні виклику визначеної частоти звукового діапазону прийомопередавач 1 виробляє сигнал, який надходить до віброперетворювача, що знаходиться в маніпуляторі 3 (Увага: віброперетворювач на кресленнях не показаний). Таким чином, вібрація маніпулятора означає прийом виклику. Режим прийому. В цьому режимі перемикач 4 установлюють у середнє друге положення, і всі виклики, що приймає прийомопередавач відтворюються мікрофоном 2, який також виконує функцію динамічної головки звуковідтворення. Регулятором гучності 7 регулюється рівень звука відтворення мікрофоном 2. Регулятором 6 регулюється рівень спрацьовування шумоподавлювача. Чим нижчий рівень, тим вища чутливість приймача. Режим передачі. Для вмикання цього режиму на маніпуляторі 3 натискається та утримується кнопка-тангента 8. Після цього радіостанція переходить в режим передачі інформації на весь час утримання кнопки-тангенти. Сигнал, що поступає з мікрофона 2, перетворюється прийомопередавачем у високочастотні коливання та випромінюється в ефір. Режим передачі тонального виклику. Для вмикання цього режиму натискається кнопка 5, що розміщена на маніпуляторі. Після цього радіостанція переходить в режим передачі тонального сигналу визначеної звукової частоти на весь час утримання кнопки. Режим відключення. В цьому режимі перемикач 4 установлюють у верхнє третє положення, в якому радіостанція відключається від джерела живлення. Таким чином, запропонований винахід дозволяє розширити технічні і функціональні можливості радіостанції, а також забезпечує надійну приховану передачу розмовної інформації. Така радіостанція може знайти широке застосування в оперативній роботі працівників правоохоронних органів МВС, служби безпеки, а також там, де виникає необхідність в прихованій передачі звукової інформації.
