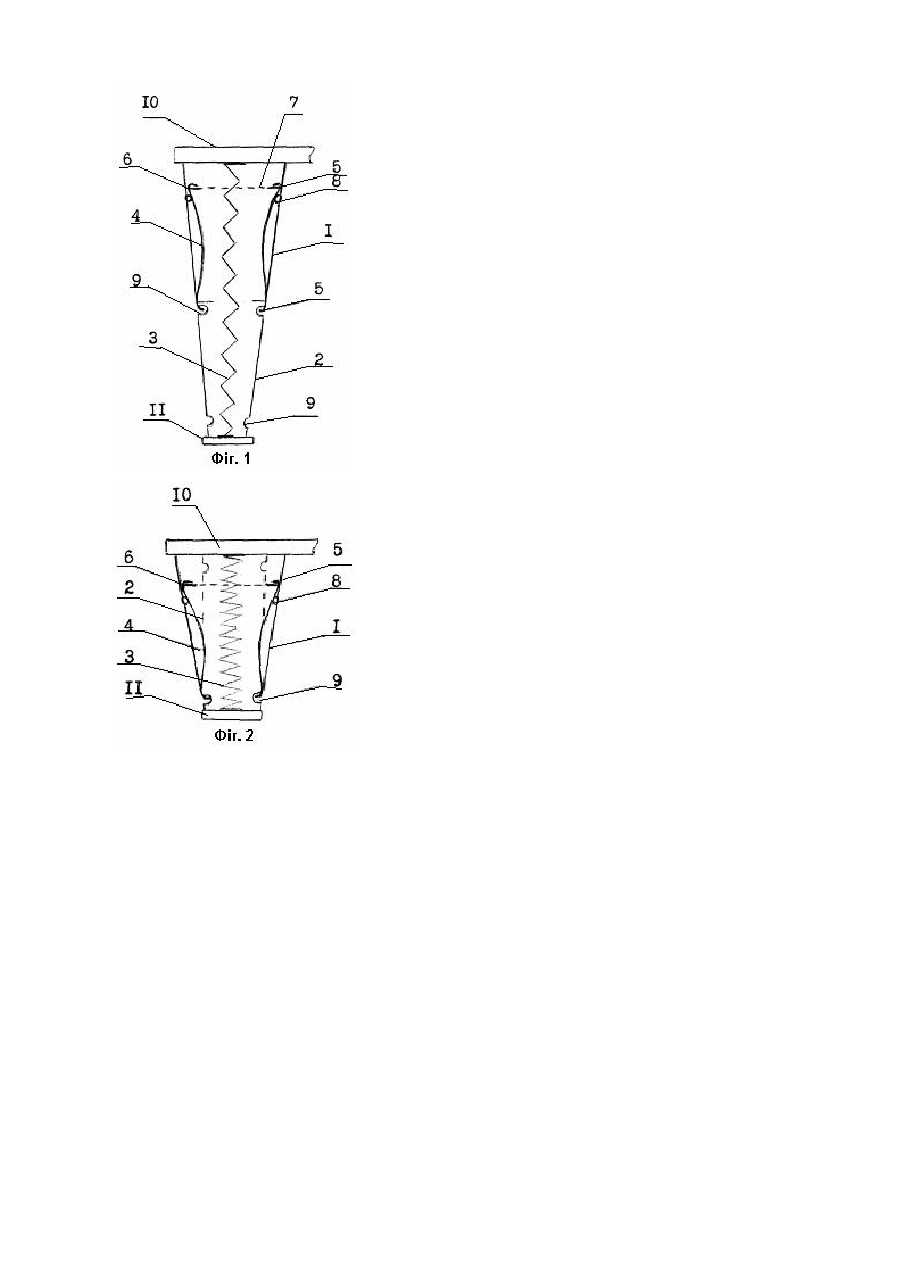

Пневматичний каблук каражеляскова о.і.

Винахід відноситься до взуттєвої галузі, а саме до деталей низу взуття, к каблукам. Відоме взуття з еластичним вкладишем для каблука у вигляді двох послідовно зладнаних пружин, встановлених у порожнини каблука (Заява РСТ № 90/06700 Взуття і еластичний вкладиш для підошви взуття) і відома також амортизуюча система для взуття, яка має одну пружину між зовнішньою підошвою і верхом (Заява ЕПВ № 0216491 Амортизуюча система для взуття). Відомі туфлі з каблуком-шпилькою, який складається із двох частин, верхня - нерухома, а нижня - рухома і простим рухом руци загинається усередину, укладається у плоску підошву і закріпляється металевими скобами (Стаття в газ, "Артмозаика", № 37 за 2003р. "Отпал еще один повод для слез”). Відомі туфлі на шпильках є найбільш незручним, найбільш непрактичним, але бажаним для жінки взуттям. Тому-то відома конструкція каблука дозволяє жінці "вийти у світ" на шпильці і виглядати елегантно, і спокійно повернутися до дому вже на низькому каблуці. Недоліком є те, що каблук є не зовсім зручний у експлуатації, при найменший нерівності на дорозі, каблук може зачепити за них, може загинатися, металеві скоби є не зовсім надійні і можуть розкритися в самий непідходящий момент. Це може привести до нещасного випадку, наприклад вивиху ноги і до падіння людини, що викликає її травмування. Крим того, недоліком також є неможливість забезпечення його функціонування у початковий фазі поставлення взуття на опорну поверхню, тобто у перший фазі контакту каблука з опорною поверхнею. Шарнірне кріплення ненадійне і може скласти каблук при контакті з опорою. Відомий також амортизуючий каблук, який включає корпус із двох порожнистих частий, які виконані з можливістю переміщення нижньої частини відносно верхньої за допомогою пружного елементу у вигляді пружини. Усередині корпусу встановлено стержень, на верхньому кінці якого виконане шлиц для його повороту через отвір, який виконаний у кришці корпусу, а нижній з’єднаний з парою дисків з отвірами, виконаними з можливістю обертання один відносно одного у горизонтальний площині, обмежувач переміщення виконаний у вигляді упорів, яки розміщені на верхньому кінці стержня, а у зоні п'яточного заглиблення каблука з його ходовий сторони встановлено жорстка пластина, яка закріплена у тілі каблука за допомогою поперечного стержня і з'єднана із стаканом через кульову деталь. (Патент Російської Федерації № 2050807, А43 В 21/30, 27.12.96 Амортизуючий каблук). Відомий винахід є близький по технічній суті і обраний як прототип. Така конструкція каблука занадто складна, має багато взаємодіючих і тертьових деталей, що може привести до швидкого виходу із ладу усієї конструкції каблука, що викликає низьку надійність при використуванні взуття з таким каблуком. В основу винаходу покладена задача створення такої конструкції каблука взуття, яка дозволяє поширити функціональні можливості, підвищити експлуатаційні властивості та надійність, тобто створення пневматичного каблука, який зручно і легко використовувати і який дуже естетичне. Поставлена задача вирішується тим, що в пневматичном каблуці взуття, який складається із двох порожнистих частин, виконаних з можливістю переміщення нижньої частини відносно верхньої нерухомої частини за допомогою пружного елемента у вигляді пружини стиснення, верхня нерухома частина каблука забезпечена фіксаторами, виконаними у вигляді пружних плоских скоб, змонтованих вздовж її бокових сторін, пружною мембраною з отвіром у центрі, закріпленою знизу верхніх лапок фіксаторів, і кнопками, які взаємодіють з верхньою частиною фіксаторів, а нижня рухома частина каблука має бокові поперечні пази зверху і внизу для заходження нижніх лапок фіксаторів, при цьому пружина стиснення закріплена у верхній нерухомий частини до підошви взуття, а у нижній частини - до торця каблука з боку набійки. Діаметр отвору мембрани равен діаметру нижньої рухомої частини каблука. Така конструкція каблука поширює функціональні можливості, підвищує експлуатаційні властивості і дає надійність при його використовуванні, з повною гарантією виключення травмування людини. Крим того, каблук є естетичним і не перекручує традиційну форму взуття. Таким чином, наявність відмітних ознак у сукупності ознак і сама сукупність суттєви х ознак знаходяться у причинно-послідовному зв'язку з досягнутим технічним результатом. Пневматичний каблук схематично представлено на кресленнях, де на фіг. 1 зображено вигляд каблука, коли він є шпилькою; на фіг. 2 зображено каблук у складеному вигляді. Пневматичний каблук складається із двох порожнистих частин: верхньої нерухомої частини 1 і нижньої 2 рухомої відносно верхньої нерухомої частини 1. Усередині їх розміщено пружина стиснення 3. Верхня частина 1 забезпечена фіксаторами 4, яки змонтовані удовж її бокових сторінок і виконані у вигляді пружних плоских скоб із лапками 5, пружною мембраною 6 з отвіром 7 у центрі її, закріпленою знизу верхніх лапок 5, і кнопками 8, які взаємодіють з верхньою частиною фіксаторів 4. Нижня рухома частина 2 має бокови поперечні пази 9 вверху і внизу для заходження нижніх лапок 5 фіксаторів. Пружина стиснення 3 зверху закріплено до підошви 10 взуття разом з верхньою нерухомою частиною 1, а у нижній частині 2 каблука - до торця каблука з боку набійки 11. Діаметр пружної мембрани 6 є рівним діаметру нижньої рухомої частини 2 каблука. Використовують каблук таким чином. Коли жінка бажає піти у театр, або у гості, вона робить каблук-шпильку, який дуже елегантний і естетичний, але коли вона повертається до дому, то робить низький і зручний каблук, щоб ноги не боліли. Вона натискує на кнопки 8, які діють на верхню частину фіксаторів 4, відтискує її усередину і стискує пр ужну мембрану 6, а нижні лапки 5 фіксаторів виходять із верхнього пазу 9 і звільняють нижню частину 2, яка вільно за допомогою пружини 3 втягується усередину верхньої нерухомої частини 1 і нижні лапки 5 фіксаторів 4 входять у нижні пази 9 нижньої рухомої частини 2. Зручний каблук готовий і взуття стає зручним при використанні, не порушується традиційна форма взуттям.
