Завантажити PDF файл.

Формула / Реферат

Паливо з рослинної олії містить не менше як дві рослинні олії, одна з яких рапсова.

Текст

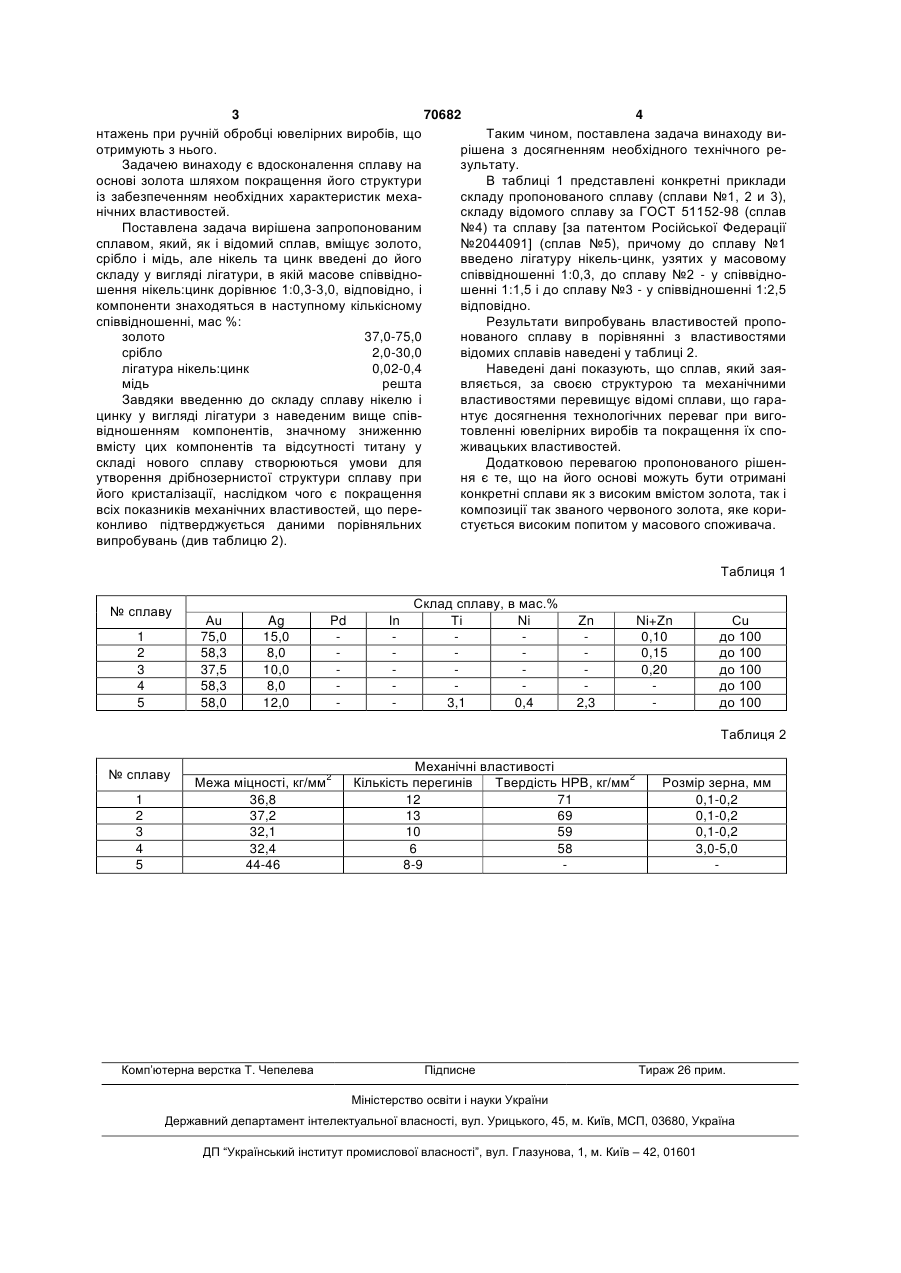

Сплав на основі золота, що містить срібло і мідь, який відрізняється тим, що додатково містить лігатуру нікель : цинк, узятих у масовому співвідношенні 1:0,3-3,0, відповідно, при такому співвідношенні компонентів, мас.%: золото 37-75 срібло 2-30 лігатура нікель : цинк 0,02-0,4 мідь решта. (19) (21) 20031212120 (22) 23.12.2003 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Медведєва Ольга Олександрівна, Прокопенко Віталій Анатолійович, Полтавцев Дмитро Борисович (73) Медведєва Ольга Олександрівна, Прокопенко Віталій Анатолійович, Полтавцев Дмитро Борисович (56) SU 1836474 A3, 23.08.1993 JP 03140428 A, 14.06.1991 US 4276086 A, 30.06.1981 3 70682 4 нтажень при ручній обробці ювелірних виробів, що Таким чином, поставлена задача винаходу виотримують з нього. рішена з досягненням необхідного технічного реЗадачею винаходу є вдосконалення сплаву на зультату. основі золота шляхом покращення його структури В таблиці 1 представлені конкретні приклади із забезпеченням необхідних характеристик мехаскладу пропонованого сплаву (сплави №1, 2 и 3), нічних властивостей. складу відомого сплаву за ГОСТ 51152-98 (сплав Поставлена задача вирішена запропонованим №4) та сплаву [за патентом Російської Федерації сплавом, який, як і відомий сплав, вміщує золото, №2044091] (сплав №5), причому до сплаву №1 срібло і мідь, але нікель та цинк введені до його введено лігатуру нікель-цинк, узятих у масовому складу у вигляді лігатури, в якій масове співвідноспіввідношенні 1:0,3, до сплаву №2 - у співвідношення нікель:цинк дорівнює 1:0,3-3,0, відповідно, і шенні 1:1,5 і до сплаву №3 - у співвідношенні 1:2,5 компоненти знаходяться в наступному кількісному відповідно. співвідношенні, мас %: Результати випробувань властивостей пропозолото 37,0-75,0 нованого сплаву в порівнянні з властивостями срібло 2,0-30,0 відомих сплавів наведені у таблиці 2. лігатура нікель:цинк 0,02-0,4 Наведені дані показують, що сплав, який заямідь решта вляється, за своєю структурою та механічними Завдяки введенню до складу сплаву нікелю і властивостями перевищує відомі сплави, що гарацинку у вигляді лігатури з наведеним вище співнтує досягнення технологічних переваг при виговідношенням компонентів, значному зниженню товленні ювелірних виробів та покращення їх сповмісту цих компонентів та відсутності титану у живацьких властивостей. складі нового сплаву створюються умови для Додатковою перевагою пропонованого рішенутворення дрібнозернистої структури сплаву при ня є те, що на його основі можуть бути отримані його кристалізації, наслідком чого є покращення конкретні сплави як з високим вмістом золота, так і всіх показників механічних властивостей, що перекомпозиції так званого червоного золота, яке кориконливо підтверджується даними порівняльних стується високим попитом у масового споживача. випробувань (див таблицю 2). Таблиця 1 № сплаву 1 2 3 4 5 Аu 75,0 58,3 37,5 58,3 58,0 Ag 15,0 8,0 10,0 8,0 12,0 Pd In Склад сплаву, в мас.% Ті Ni 3,1 0,4 Zn 2,3 Ni+Zn 0,10 0,15 0,20 Сu до 100 до 100 до 100 до 100 до 100 Таблиця 2 № сплаву 1 2 3 4 5 Межа міцності, кг/мм2 36,8 37,2 32,1 32,4 44-46 Комп’ютерна верстка Т. Чепелева Механічні властивості Кількість перегинів Твердість НРВ, кг/мм2 12 71 13 69 10 59 6 58 8-9 Підписне Розмір зерна, мм 0,1-0,2 0,1-0,2 0,1-0,2 3,0-5,0 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

An alloy based on gold

Автори англійською

Prokopenko Vitalii Anatoliovych

Назва патенту російською

Сплав на основании золота

Автори російською

Прокопенко Виталий Анатольевич

МПК / Мітки

МПК: C22C 5/00, C22C 9/00

Мітки: золота, основі, сплав

Код посилання

<a href="https://ua.patents.su/2-70682-splav-na-osnovi-zolota.html" target="_blank" rel="follow" title="База патентів України">Сплав на основі золота</a>

Подібні патенти
