Вітроенергетична установка
Формула / Реферат
Вітроенергетична установка, що містить основу, корпус з лопатями, електрогенератор і регулюючий привід, яка відрізняється тим, що електрогенератор установлено співвісно елементові основи, ротор електрогенератора з’єднано з елементом основи планетарною передачею, статор електрогенератора є нерухомим відносно корпусу з лопатями, опорне внутрішнє колесо кожного ступеня планетарної передачі установлено співвісно і нерухомо відносно елемента основи, водило першого ступеня передачі закріплено нерухомо відносно корпусу з лопатями, зовнішнє центральне колесо кожного ступеня об'єднано з водилом кожного наступного ступеня планетарної передачі, зовнішнє центральне колесо останнього ступеня з'єднано з ротором електрогенератора.
Текст

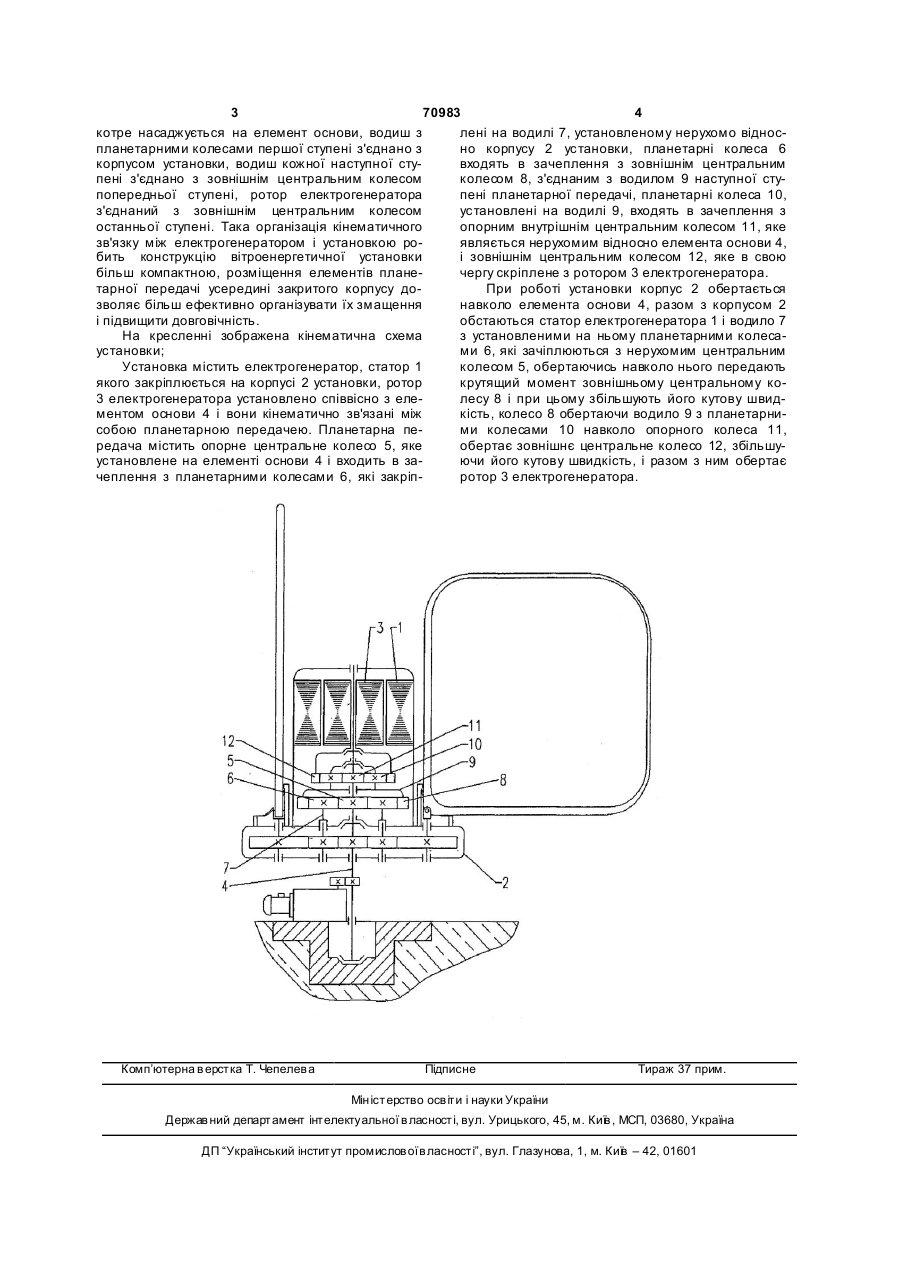

Вітроенергетична установка, що містить основу, корпус з лопатями, електрогенератор і регулюючий привід, яка відрізняється тим, що електрогенератор установлено співвісно елементові основи, ротор електрогенератора з’єднано з еле 3 70983 4 котре насаджується на елемент основи, водиш з лені на водилі 7, установленому нерухомо відноспланетарними колесами першої ступені з'єднано з но корпусу 2 установки, планетарні колеса 6 корпусом установки, водиш кожної наступної стувходять в зачеплення з зовнішнім центральним пені з'єднано з зовнішнім центральним колесом колесом 8, з'єднаним з водилом 9 наступної ступопередньої ступені, ротор електрогенератора пені планетарної передачі, планетарні колеса 10, з'єднаний з зовнішнім центральним колесом установлені на водилі 9, входять в зачеплення з останньої ступені. Така організація кінематичного опорним внутрішнім центральним колесом 11, яке зв'язку між електрогенератором і установкою роявляється нерухомим відносно елемента основи 4, бить конструкцію вітроенергетичної установки і зовнішнім центральним колесом 12, яке в свою більш компактною, розміщення елементів планечергу скріплене з ротором 3 електрогенератора. тарної передачі усередині закритого корпусу доПри роботі установки корпус 2 обертається зволяє більш ефективно організувати їх змащення навколо елемента основи 4, разом з корпусом 2 і підвищити довговічність. обстаються статор електрогенератора 1 і водило 7 На кресленні зображена кінематична схема з установленими на ньому планетарними колесаустановки; ми 6, які зачіплюються з нерухомим центральним Установка містить електрогенератор, статор 1 колесом 5, обертаючись навколо нього передають якого закріплюється на корпусі 2 установки, ротор крутящий момент зовнішньому центральному ко3 електрогенератора установлено співвісно з елелесу 8 і при цьому збільшують його кутову швидментом основи 4 і вони кінематично зв'язані між кість, колесо 8 обертаючи водило 9 з планетарнисобою планетарною передачею. Планетарна пеми колесами 10 навколо опорного колеса 11, редача містить опорне центральне колесо 5, яке обертає зовнішнє центральне колесо 12, збільшуустановлене на елементі основи 4 і входить в заючи його кутову швидкість, і разом з ним обертає чеплення з планетарними колесами 6, які закріпротор 3 електрогенератора. Комп’ютерна в ерстка Т. Чепелева Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWindmill
Автори англійськоюPoshukailo Valerii Mykhailovych
Назва патенту російськоюВетроэнергетическая установка
Автори російськоюПошукайло Валерий Михайлович
МПК / Мітки
МПК: F03D 3/00
Мітки: вітроенергетична, установка
