Регулятор стоку води

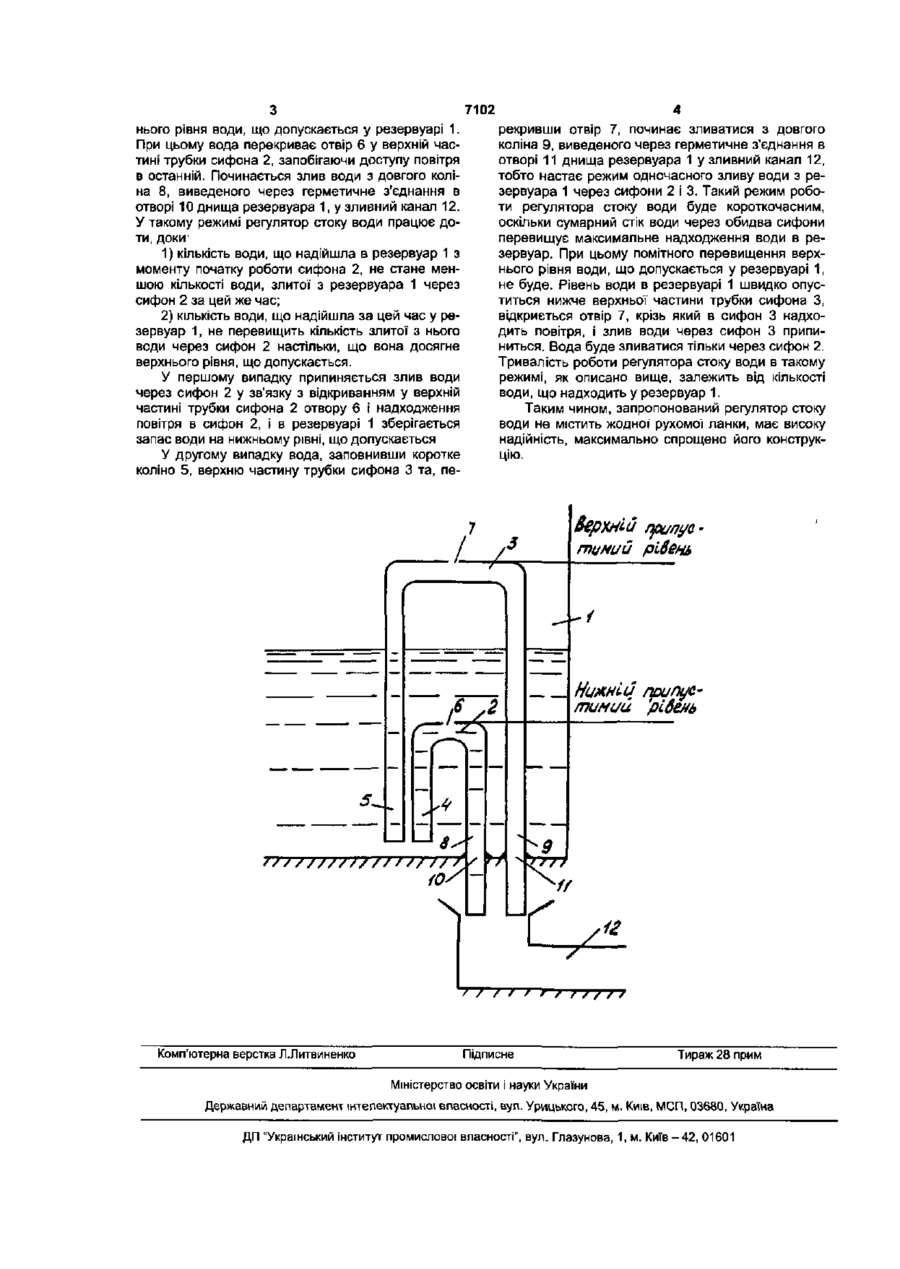

УКРАЇНА (19) UA (11)7102 (із, U (51)7Е03В7/07 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) РЕГУЛЯТОР СТОКУ ВОДИ 1 (21)20040806983 (22)21.08.2004 - * (24)15.06.2005 (46) 15 06.2005, Бюл. № 6, 2005 р. (72) Носко Павло Леонідович, Ахтямов Альберт Мінахметович (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ (57) Регулятор стоку води, що містить резервуар, чутливий елемент у вигляді циліндра з поршнем, підтиснутим пружиною, виконавчий елемент у вигляді засувки, зливний канал, який відрізняється тим, що чутливий і виконавчий елементи регулятора стоку води виконано у вигляді двох розташо ваних у резервуарі сифонів, короткі коліна яких доходять до днища резервуара, верхня частина трубки одного сифона знаходиться на нижньому рівні води, що допускається у резервуарі, верхня частина трубки другого сифона - на верхньому рівні води, що допускається у резервуарі, при цьому у верхній частині трубки кожного сифона виконано отвір, а довгі коліна обох сифонів через герметичні з'єднання в отворах у днищі резервуара виведено в зливний канал, причому діаметри трубок сифонів відповідають перевищенню сумарного стоку води через обидва сифони заздалегідь визначеного максимального надходження води в резервуар. Корисна модель відноситься до систем автоматики і може бути використана для автоматичного регулювання випуску води з резервуара в залежності від її рівня. Відомо регулятор стоку води, що містить резервуар, чутливий елемент у вигляді циліндра з поршнем, підтиснутим пружиною, виконавчий елемент у вигляді засувки, зливний канал [див. Крайнев А.Ф. Словарь-справочник по механизмам. -2-е изд., перераб и доп. -М.: Машиностроение, 1987 -560с, с.378]. Цей регулятор стоку води обрано за прототип. Недоліком відомого пристрою є низька надійність через неминучу корозію деталей чутливого й виконавчого елементів , що знаходяться у воді, необґрунтована складність конструкції. В основу корисної моделі поставлено задачу підвищення надійності регулятора стоку води, спрощення його конструкції шляхом використання сифонів. Поставлена задача досягається тим, що регулятор стоку води, що містить резервуар, чутливий елемент у вигляді циліндра з поршнем, підтиснутим пружиною, виконавчий елемент у вигляді засувки, зливний канал, відповідно до корисної моделі, чутливий і виконавчий елементи регулятора стоку води виконано у вигляді двох розташованих у резервуарі сифонів, короткі коліна яких доходять до днища резервуара, верхня частина трубки од ного сифона знаходиться на нижньому рівні води, що допускається у резервуарі, верхня частина трубки другого сифона - на верхньому рівні води, що допускається у резервуарі, при цьому у верхній частині трубки кожного сифона виконано отвір, а довгі коліна обох сифонів через герметичні з'єднання в отворах у днищі резервуара виведено в зливний канал, причому діаметри трубок сифонів відповідають перевищенню сумарного стоку води через обидва сифони заздалегідь визначеного максимального надходження води в резервуар. Суть корисної' моделі пояснюється кресленням, на якому зображено схему регулятора стоку води У резервуарі 1 розташовано сифони 2 і 3, короткі коліна 4 і 5 яких доходять до днища резервуара 1, верхня частина трубки сифона 2 знаходиться на нижньому рівні води, що допускається у резервуарі 1, верхня частина трубки сифона 3 - на верхньому рівні води, що допускається у резервуарі 1, у верхній частині трубки сифона 2 виконано отвір 6, у верхній частині трубки сифона 3 - отвір 7, а довгі коліна 8 і 9 сифонів 2 і 3 через герметичні з'єднання в отворах 10 і 11 у днищі резервуара 1 виведено в зливний канал 12 Регулятор стоку води працює таким чином При надходженні води в резервуар 1 вона поступово заповнює коротке коліно 4 і верхню частину трубки сифона 2, що відповідає досягненню ниж 7102 нього рівня води, що допускається у резервуарі 1. При цьому вода перекриває отвір 6 у верхній частині трубки сифона 2, запобігаючи доступу повітря в останній. Починається злив води з довгого коліна 8, виведеного через герметичне з'єднання в отворі 10 днища резервуара 1, у зливний канал 12. У такому режимі регулятор стоку води працює доти, ДОКИ1 1) кількість води, що надійшла в резервуар 1 з моменту початку роботи сифона 2, не стане меншою кількості води, злитої з резервуара 1 через сифон 2 за цей же час; 2) кількість води, що надійшла за цей час у резервуар 1, не перевищить кількість злитої з нього води через сифон 2 настільки, що вона досягне верхнього рівня, що допускається. У першому випадку припиняється злив води через сифон 2 у зв'язку з відкриванням у верхній частині трубки сифона 2 отвору б і надходження повітря в сифон 2, і в резервуарі 1 зберігається запас води на нижньому рівні, що допускається У другому випадку вода, заповнивши коротке коліно 5, верхню частину трубки сифона 3 та, пе рекривши отвір 7, починає зливатися з довгого коліна 9, виведеного через герметичне з'єднання в отворі 11 днища резервуара 1 у зливний канал 12, тобто настає режим одночасного зливу води з резервуара 1 через сифони 2 і 3. Такий режим роботи регулятора стоку води буде короткочасним, оскільки сумарний стік води через обидва сифони перевищує максимальне надходження води в резервуар. При цьому помітного перевищення верхнього рівня води, що допускається у резервуарі 1, не буде. Рівень води в резервуарі 1 швидко опуститься нижче верхньої частини трубки сифона З, відкриється отвір 7, крізь який в сифон 3 надходить повітря, і злив води через сифон 3 припиниться. Вода буде зливатися тільки через сифон 2. Тривалість роботи регулятора стоку води в такому режимі, як описано вище, залежить від кількості води, що надходить у резервуар 1. Таким чином, запропонований регулятор стоку води не містить жодної' рухомої ланки, має високу надійність, максимально спрощено його конструкцію. Верхній ф тимий рівень Нижній припустимий рівень / Комп'ютерна верстка Л.Литвиненко / / Підписне • / / Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
