Пристрій для перекачування очищеної води

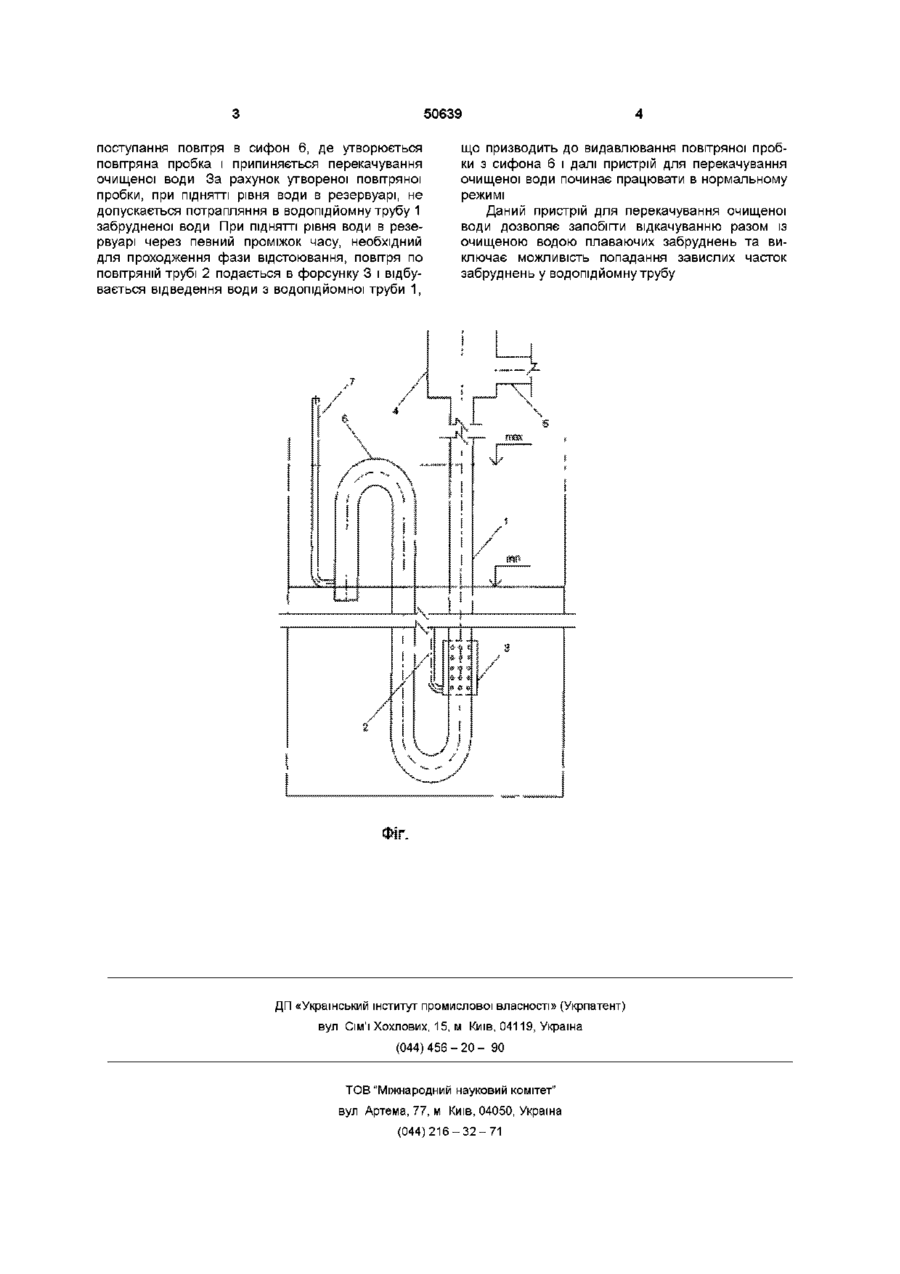

Пристрій для перекачування очищеної води, який включає водопідйомну трубу, повітряну трубу, форсунку, приймальний бачок, трубу відведення води, який відрізняється тим, що верх водопідйомної труби приєднаний до дна приймального бачка та водопідйомна труба має сифон, до якого приєднано трубку зриву вакууму Винахід відноситься до насособудування, зокрема до конструкції ерліфта, який призначений для перекачування очищеної води і може знайти застосування в комунальному господарстві, зокрема для очищення води Відомий ерліфт для транспортування рідини, який включає вертикальну водопідйомну трубу, розміщену в ній повітряну трубу (Карелин В Я , Минаев А В Насосы и насосные станции - М Стройиздат,- 1986) Недоліками даного ерліфта є відкачування завислих та плаваючих забруднень разом із очищеною водою Найбільш близьким являється пристрій для перекачування рідини, який включає водопідйомну трубу, повітряну трубу, форсунку, приймальний бачок, трубу відведення води (Лобачев П В Насосы и насосные станции - М Стройиздат,1990) Недоліками даного пристрою є відкачування завислих та плаваючих забруднень разом із очищеною водою В основу винаходу покладено завдання створити пристрій для перекачування очищеної води, що забезпечить зривання вакууму та його утворення ВІДПОВІДНО при мінімальному і максимальному рівнях очищеної води з метою и транспортування без завислих та плаваючих забруднень Дана задача досягається тим, що в пристрої для перекачування очищеної води, який включає водопідйомну трубу, повітряну трубу, форсунку, приймальний бачок, трубу відведення води, верх водопідйомної труби приєднаний до дна приймального бачка та водопідйомна труба має сифон До сифона на ВОДОПІДЙОМНІЙ трубі приєднано трубку зриву вакууму При розміщенні трубки зриву вакууму на ВИСХІДНІЙ ВІТЦІ сифона, надходження повітря до ньо го відбувається при зниженні рівня води в резервуарі до точки підключення трубки зриву вакууму В результаті цього відбувається зрив вакууму в сифоні, що перешкоджає проникненню плаваючих забруднень у сифон, оскільки його кінець занурений у воду на висоту, яка рівна відстані від низу висхідної вітки сифона до точки приєднання трубки зриву вакууму Наявність в сифоні повітряної пробки перешкоджає надходженню в сифон води, а отже, і забруднень, які є в ній при підніманні рівня води в резервуарі Для видалення повітря з верхньої частини сифону, а отже і його зарядки, необхідно забезпечити достатню висоту рідини у вертикальній частині водопідйомної труби 3 цією метою верх водопідйомної труби приєднано до низу бачка, а труба відведення води приєднана вище низу приймального бачка, чим створюється необхідний об'єм води для заповнення водопідйомної труби На фіг представлена технічна схема пристрою для перекачування очищеної води Пристрій для перекачування очищеної води складається із водопідйомної труби 1, повітряної труби 2, яка приєднана до форсунки 3, приймального бачка 4, до якого приєднано трубу відведення води 5, сифона 6 з приєднаною до нього трубкою зриву вакууму 7 Пристрій для перекачування очищеної води працює наступним чином В нормальному режимі роботи повітря по повітряній трубі 2 поступає в форсунку 3, де змішується із очищеною водою, і вона по ВОДОПІДЙОМНІЙ трубі 1 перекачується з резервуару в приймальний бачок 4, а з нього самопливом відводиться по трубі відведення води 5 При пониженні рівня води в резервуарі до точки приєднання трубки зриву вакууму 7 відбувається со (О о ю 50639 поступання повітря в сифон 6, де утворюється повітряна пробка і припиняється перекачування очищеної води За рахунок утвореної повітряної пробки, при ПІДНЯТТІ рівня води в резервуарі, не допускається потрапляння в водопідйомну трубу 1 забрудненої води При ПІДНЯТТІ рівня води в резервуарі через певний проміжок часу, необхідний для проходження фази відстоювання, повітря по повітряній трубі 2 подається в форсунку 3 і відбувається відведення води з водопідйомної труби 1, що призводить до видавлювання повітряної пробки з сифона 6 і далі пристрій для перекачування очищеної води починає працювати в нормальному режимі Даний пристрій для перекачування очищеної води дозволяє запобігти відкачуванню разом із очищеною водою плаваючих забруднень та виключає можливість попадання завислих часток забруднень у водопідйомну трубу ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
