Аксіально-планетарна молотарка зернозбирального комбайна

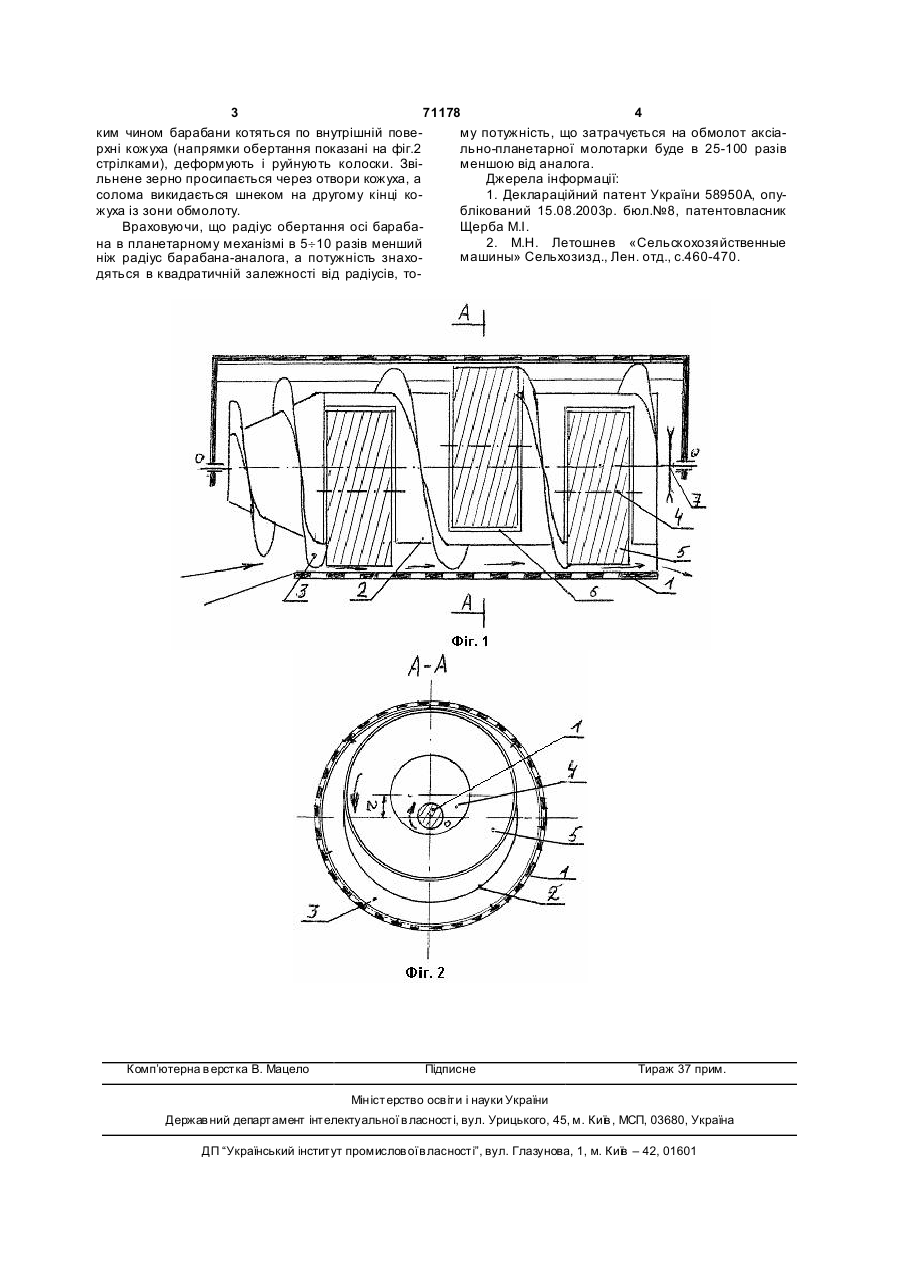

УКРАЇНА (19) UA (11) 71178 (51) 7 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД (13) A A01F7/00 в идається під в ідпов ідальність в ласника патенту (54) АКСІАЛЬНО-ПЛАНЕТАРНА МОЛОТАРКА ЗЕРНОЗБИРАЛЬНОГО КОМБАЙНА 1 2 (13) 71178 (11) вала. Радіус обертання барабана навколо осі приводного вала в декілька разів менший радіуса барабана-аналога, за рахунок чого можливе зменшення потужності, що затрачується на обмолот, в декілька десятків разів. Суть даного винаходу в наступному. Відомий молотильно-сепаруючий пристрій зернозбирального комбайна включає в себе кожух, в якому на валу встановлений аксіальний молотильний барабан-ротор. Новизною конструкції є те, що молотарка включає в себе кожух, соосно якому на всю довжину розташований шнек, на валу якого закріплені кривошипи, а труба шнека має вирізи, через які розміщено барабани, що розташовані на кривошипах вала, тобто кожух, вал з кривошипами і барабанами утворюють планетарний механізм. Схема конструкції молотарки зображена на фіг.1 і фіг.2 - поперечний розріз. Молотарка має кожух 1, в якому соосно розміщений шнек 2 з лопатями 3. На валу шнека закріплені кривошипи 4, на яких розміщені барабани 5. Труба шнека має вирізи 6, в яких розташовані барабани. Конструкція механізму забезпечує співвідношення радіуса кривошипа "r" і радіуса барабана-аналога як 1:5¸10. Робота жатки-молотарки відбувається так: крутний момент від двигуна через шків 7 передається на вал шнека, який починає обертатись навколо осі "OO". Одночасно починають обертатись навколо осі "ОО" і кривошипи з барабанами. Обмолочуваний матеріал, захоплюється лопатями і транспортується шнеком вздовж кожуха, потрапляє між барабанами і кожухом, що приводить барабани в обертовий рух навколо власної осі і та UA Винахід стосується галузі сільськогосподарського машинобудування, зокрема комбайнобудування і призначений для обмолоту і сепарації зернових культур. Відомий молотильно-сепаруючий пристій зернозбирального комбайна (Авторське свідоцтво СРСР 1009317А, дата публікації 07.04.83р., бюл.№13, автори Ярмашев Ю.Н. та інші, що є аналогом даного винаходу) включає в себе кожух, в якому встановлений аксіальний молотильний барабан-ротор. Недоліком цієї і інших аксіальних молотарок є те, що процес обмолоту потребує найбільшої потужності в роботі зернозбирального комбайна. Однак відомо (1), що можлива конструкція молотарки, яка для обмолоту потребує потужності в десятки разів менше, ніж всі інші молотарки і являє собою планетарний механізм. Відомо також (2), що потужність, яка затрачується на обертання тіла розраховується по формулі: N=m*w 2*R2 де: m - маса барабана; w - кутова швидкість барабана; R - радіус обертання. Тобто, потужність знаходиться в квадратичній залежності від радіуса обертання. Враховуючи сказане, задачею даного винаходу "Аксіально-планетарна молотарка зернозбирального комбайна" є створення молотарки, в якій обмолочуваний матеріал, що транспортується вздовж осі молотарки, обмолочувався б барабаном, що обертається за принципом планетарного механізму, тобто барабан обертається навколо власної осі, а його ось - навколо осі приводного A ввісно розташований барабан-ротор, яка відрізняється тим, що вона має шнек, розташований співвісно з кожухом на усю його довжину, на валу якого закріплені кривошипи, а труба шнека має вирізи, в яких розміщені барабани, що розташовані на кривошипах вала. (19) (21) 20031110493 (22) 21.11.2003 (24) 15.11.2004 (46) 15.11.2004, Бюл. № 11, 2004 р. (72) Щерба Микола Іванович (73) Щерба Микола Іванович (57) Аксіально-планетарна молотарка зернозбирального комбайна, що включає кожух, в якому спі 3 71178 4 ким чином барабани котяться по внутрішній повему потужність, що затрачується на обмолот аксіархні кожуха (напрямки обертання показані на фіг.2 льно-планетарної молотарки буде в 25-100 разів стрілками), деформують і руйнують колоски. Звіменшою від аналога. льнене зерно просипається через отвори кожуха, а Джерела інформації: солома викидається шнеком на другому кінці ко1. Деклараційний патент України 58950А, опужуха із зони обмолоту. блікований 15.08.2003р. бюл.№8, патентовласник Враховуючи, що радіус обертання осі барабаЩерба M.I. 2. М.Н. Летошнев «Сельскохозяйственные на в планетарному механізмі в 5¸10 разів менший машины» Сельхозизд., Лен. отд., с.460-470. ніж радіус барабана-аналога, а потужність знаходяться в квадратичній залежності від радіусів, то Комп’ютерна в ерстка В. Мацело Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
