Молотарка

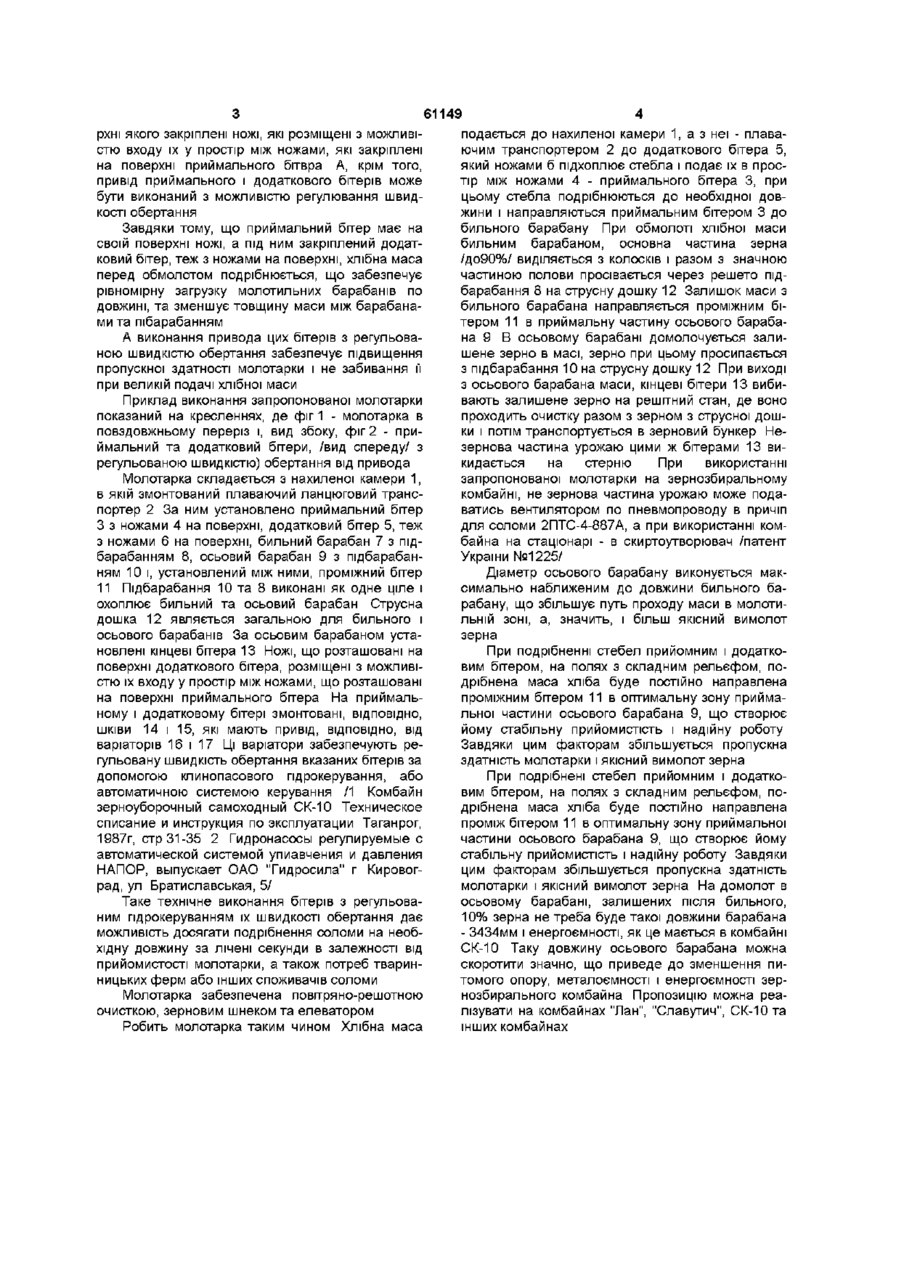

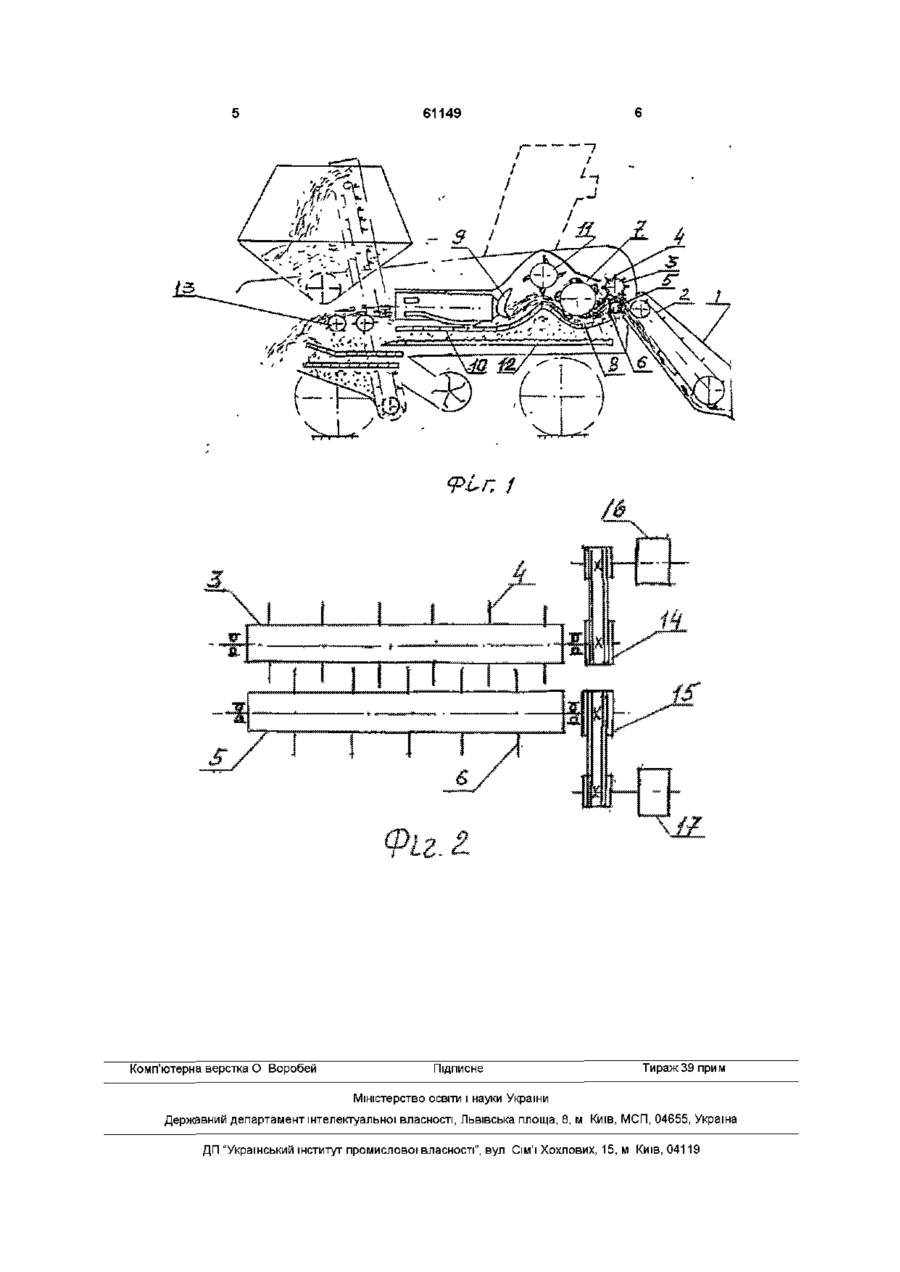

1 Молотарка, яка включає бильний і осьовий барабани, підбарабання, що охоплює бильний і осьовий барабани, проміжний бітер, установлений між осьовим і бильним барабанами, приймальний бітер, установлений перед бильним барабаном, та привід бітерів, яка відрізняється тим, що на поверхні приймального бітера закріплені ножі, а під приймальним бітером установлений додатковий бітер, на поверхні якого закріплені ножі, які розміщені з можливістю входу їх у простір між ножами, які закріплені на поверхні приймального бітера 2 Молотарка за п 1, яка відрізняється тим, що привід приймального та додаткового бітерів виконаний з можливістю регулювання швидкості обертання Запропонований винахід відноситься до сільськогосподарського машинобудування і може бути використаний на зернозбиральних комбайнах, а також на обмолоті хлібної маси на краю поля Відома молотарка зернозбирального комбайну СК-10 з молотильно-се-паруючим засобом осьового типу» в якому подача і рух хлібної маси по підбарабанню виконується вздовж барабана або ротора /Довідник комбайнера Київ "Урожай", 1989р, стор 65-67/ При такому обмолоті хлібної маси збільшується путь проходу и вздовж барабанні покращується вимолот зерна Але збільшення довжини осьового барабану приводить до збільшення часу дії його на зерно, що приводить до збільшення його травмованості Крім цього, збільшення параметрів робочих органів роторної молотарки приводить до збільшення витрат потужності на її привід, а також збільшення її металоємності них барабанах збільшується травмованість зерна* Приймальний бітер мав ПОСТІЙНІ оберти від ланцюгової передача верхнього валу нахиленої камери, що обмежує прийомистість молотарки При значних урожаях хлібної маси це приводить до забивання барабана хлібною масою, зменшення пропускної здатності молотарки Таким чином і для оптимального вимолоту зерна треба збільшити час присутності маси в молотильному просторі осьового барабана, а це приводить до збільшення його діаметра і довжини Задачею винаходу є молотарки, в якій, завдяки ЗМІНІ конструкції приймального бітере і установки додаткового бітера, зменшується забивання її хлібною массою А крім того, виконання привозу приймального і додаткового бітерів з можливістю регулювання швидкості їх обертання, дозволяє регулювати прийомистість молотарки в залежності від подачі хлібної маси та усуває забивання масою молотарки Всі ЦІ технічні нововведення дозволяють зменшити габарити барабана і всієї молотарки Вказана задача вирішується завдяки тому, що молотарка, яка включає бильний і осьовий барабани, проміжний бітер, установлений між осьовим і бильним барабанами, приймальний бітер, установлений перед бильним барабаном та привід бітерів, відрізняється тим, що-на поверхні приймального бітера закріплені ножі, а під приймальним бітер ом установлений додатковий бітер, на пове Прототипом для запропонованого винаходу являється молотарка комбайну "Єнисей-1200" /Довідник комбайнера КИЇВ, "Урожай" 1989рстор, 47-46/, яка включає два бильних барабани» підбарабання, охоплюючи ці барабани, проміжний бітер, установлений між цими барабанами, приймальник бітер, установленій перед першим бильним барабаном Приймальний бітер має негострі лопатки і з'єднаним з приводом з постійними обертами в молотарці цього типу збільшений шлях руху хлібної маси по підбарабанню, але він ще не забезпечує якісного вимолоту зерна Крім цього, в биль О О> (О 61149 рхні якого закріплені ножі, які розміщені з можливістю входу їх у простір між ножами, які закріплені на поверхні приймального бітвра А, крім того, привід приймального і додаткового бітерів може бути виконаний з можливістю регулювання швидкості обертання Завдяки тому, що приймальний бітер має на своїй поверхні ножі, а під ним закріплений додатковий бітер, теж з ножами на поверхні, хлібна маса перед обмолотом подрібнюється, що забезпечує рівномірну загрузку молотильних барабанів по довжині, та зменшує товщину маси між барабанами та пібарабанням А виконання привода цих бітерів з регульованою швидкістю обертання забезпечує підвищення пропускної здатності молотарки і не забивання її при великій подачі хлібної маси Приклад виконання запропонованої молотарки показаний на кресленнях, де фіг 1 - молотарка в повздовжньому переріз і, вид збоку, фіг 2 - приймальний та додатковий бітери, /вид спереду/ з регульованою швидкістю) обертання від привода Молотарка складається з нахиленої камери 1, в якій змонтований плаваючий ланцюговий транспортер 2 За ним установлено приймальний бітер З з ножами 4 на поверхні, додатковий бітер 5, теж з ножами 6 на поверхні, бильний барабан 7 з підбарабанням 8, осьовий барабан 9 з підбарабанням 10 і, установлений між ними, проміжний бітер 11 Підбарабання 10 та 8 виконані як одне ціле і охоплює бильний та осьовий барабан Струена дошка 12 являється загальною для бильного і осьового барабанів За осьовим барабаном установлені кінцеві бітера 13 Ножі, ЩО розташовані на поверхні додаткового бітера, розміщені з можливістю їх входу у простір між ножами, що розташовані на поверхні приймального бітера На приймальному і додатковому бітері змонтовані, ВІДПОВІДНО, ШКІВИ 14 і 15, які мають привід, ВІДПОВІДНО, ВІД варіаторів 16 і 17 Ці варіатори забезпечують регульовану швидкість обертання вказаних бітерів за допомогою клинопасового пдрокерування, або автоматичною системою керування /1 Комбайн зерноуборочный самоходный СК-10 Техническое списание и инструкция по эксплуатации Таганрог, 1987г, стр 31-35 2 Гидронасосы регулируемые с автоматической системой упиавчения и давления НАПОР, выпускает ОАО "Гидросила" г Кировоград, ул Братиславськая, 5/ Таке технічне виконання бітерів з регульованим пдрокеруванням їх швидкості обертання дає можливість досягати подрібнення соломи на необхідну довжину за лічені секунди в залежності від прийомистості молотарки, а також потреб тваринницьких ферм або інших споживачів соломи Молотарка забезпечена повітряно-решотною очисткою, зерновим шнеком та елеватором Робить молотарка таким чином Хлібна маса подається до нахиленої камери 1, а з неї - плаваючим транспортером 2 до додаткового бітера 5, який ножами б підхоплює стебла і подає їх в простір між ножами 4 - приймального бітера 3, при цьому стебла подрібнюються до необхідної довжини і направляються приймальним бітером 3 до бильного барабану При обмолоті хлібної маси бильним барабаном, основна частина зерна /до90%/ виділяється з колосків і разом з значною частиною полови просівається через решето підбарабання 8 на струсну дошку 12 Залишок маси з бильного барабана направляється проміжним бітером 11 в приймальну частину осьового барабана 9 В осьовому барабані домолочується залишене зерно в масі, зерно при цьому просипається з підбарабання 10 на струсну дошку 12 При виході з осьового барабана маси, кінцеві бітери 13 вибивають залишене зерно на решітний стан, де воно проходить очистку разом з зерном з струсної дошки і потім транспортується в зерновий бункер Незернова частина урожаю цими ж бітерами 13 викидається на стерню При використанні запропонованої молотарки на зернозбиральному комбайні, не зернова частина урожаю може подаватись вентилятором по пневмопроводу в причіп для соломи 2ПТС-4-887А, а при використанні комбайна на стаціонарі - в скиртоутворювач /патент України №1225/ Діаметр осьового барабану виконується максимально наближеним до довжини бильного барабану, що збільшує путь проходу маси в молотильній зоні, а, значить, і більш якісний вимолот зерна При подрібненні стебел прийомним і додатковим бітером, на полях з складним рельєфом, подрібнена маса хліба буде постійно направлена проміжним бітером 11 в оптимальну зону приймальної частини осьового барабана 9, що створює йому стабільну прийомистість і надійну роботу Завдяки цим факторам збільшується пропускна здатність молотарки і якісний вимолот зерна При подрібнені стебел прийомним і додатковим бітером, на полях з складним рельєфом, подрібнена маса хліба буде постійно направлена проміж бітером 11 в оптимальну зону приймальної частини осьового барабана 9, що створює йому стабільну прийомистість і надійну роботу Завдяки цим факторам збільшується пропускна здатність молотарки і якісний вимолот зерна На домолот в осьовому барабані, залишених після бильного, 10% зерна не треба буде такої довжини барабана - 3434мм і енергоємності, як це мається в комбайні СК-10 Таку довжину осьового барабана можна скоротити значно, що приведе до зменшення питомого опору, металоємності і енергоємності зернозбирального комбайна Пропозицію можна реалізувати на комбайнах "Лан", "Славутич", СК-10 та інших комбайнах 61149 Комп'ютерна верстка О Воробей Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
