Молотильно-сепарувальний пристрій зернозбирального комбайна

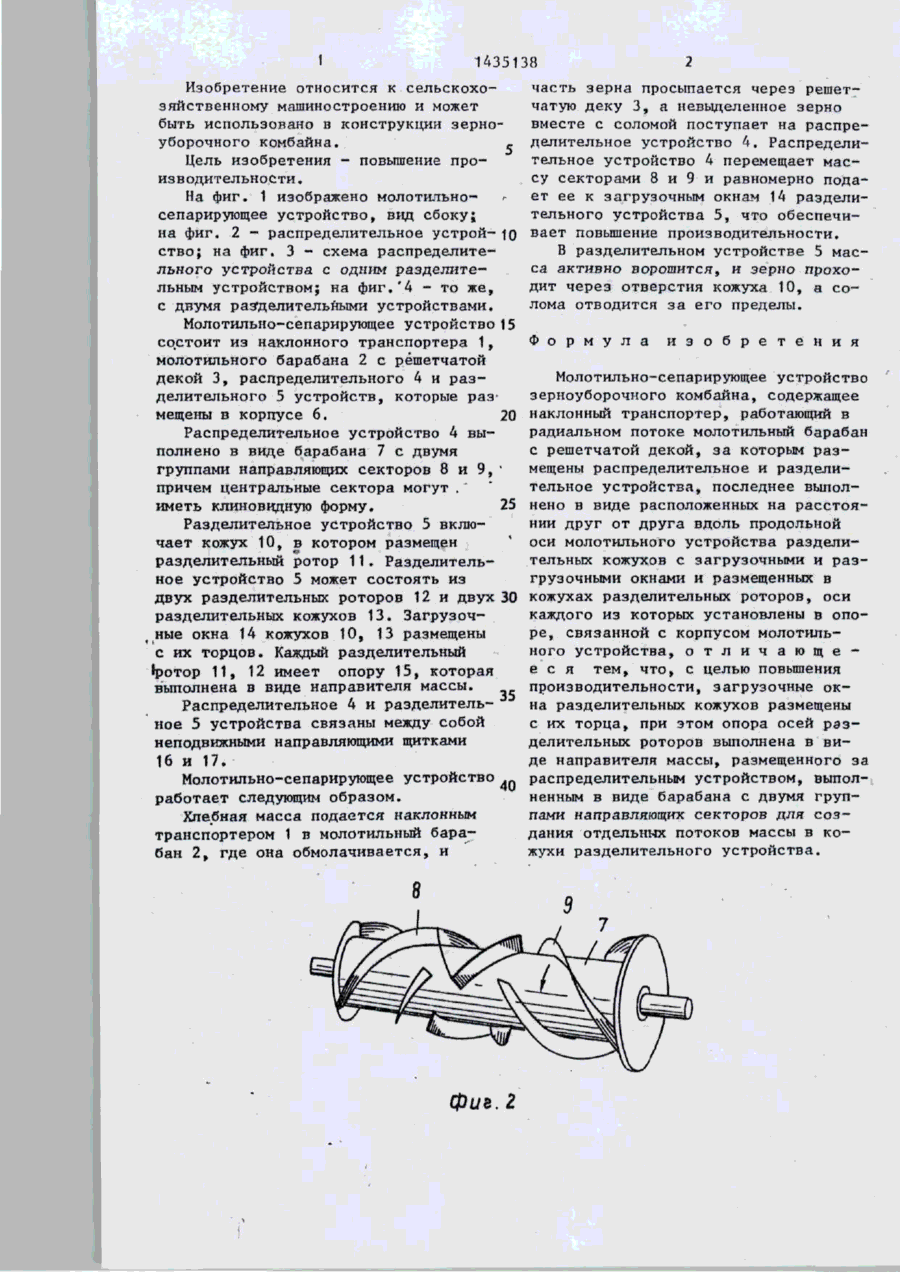

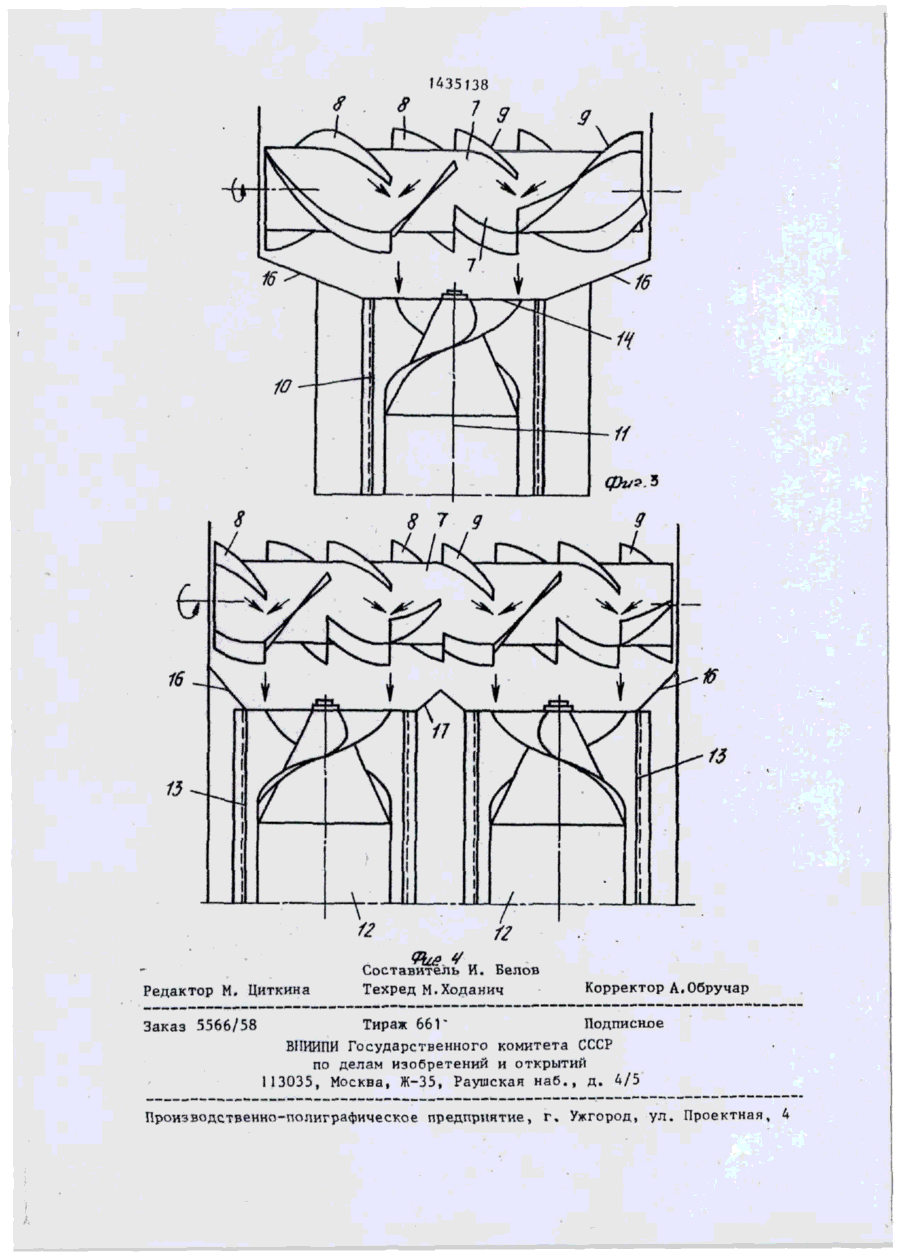

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК U9) SU(!), 1435IJ C5D4 А 01 D 41/00 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССР О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ЭПИСАНИЕ ИЗОБРЕТЕНИЯ < ПАТЕНТУ 21) 3929846/30-15 22) 01.08.85 31) Р 3429468.6 32) 10.08.84 33) DE 46) 30.10.88. Бюл. J 40 * 71) Клаасс Охг (DE) 72) Франц Тофинке (DE) 53) 631.354.2 (088.8) 56) Авторское свидетельство СССР 957786, кл. А 01 D 41/00, 1980. 54) МОЛОТИПЬНО-СЕПАРИРУЮЩЕЕ УСТРОЙТВО ЗЕРНОУБОРОЧНОГО КОМБАЙНА 57) Изобретение относится к сельскооэяйственному машиностроению и может быть использовано в конструкции зерноуборочного комбайна. Изобретение позволяет повысить производительность зерноуборочного комбайна. Молотильно-сепарирующее устройство состоит из молотильного барабана 2 с решетчатой декой 3, распределительного 4 и разделительного 5 устройств. Распределительное устройство выполнено в виде барабана 7 с двумя группами направляющих секторов. Разделительное устройство состоит из кожуха 10, в котором размещен разделительный ротор 11, причем ротор 11 имеет опору 15, которая выполнена в виде направнтеля массы. 4 ил. 5 Фиг.1 1 1435138 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в конструкции зерно уборочного комбайна. Цель изобретения - повышение производительности. На фиг. 1 изображено молотильносепарирующее устройство, вид сбоку; на фиг. 2 - распределительное устрой- 10 ство; на фиг. 3 - схема распределительного устройства с одним разделительным устройством; на фиг.'4 - то же, с двумя разделительными устройствами. Молотильно-сепарирующее устройство 15 со.стоит из наклонного транспортера 1, молотильного барабана 2 с решетчатой декой 3, распределительного 4 и разделительного 5 устройств, которые размещены в корпусе 6. 20 Распределительное устройство 4 выполнено в виде барабана 7 с двумя группами направляющих секторов 8 и 9, причем центральные сектора могут .' иметь клиновидную форму. 25 Разделительное устройство 5 включает кожух 10, в котором размещен разделительный ротор 11, Разделительное устройство 5 может состоять из двух разделительных роторов 12 и двух 30 разделительных кожухов 13. Загрузочные окна 14 кожухов 10, 13 размещены с их торцов. Каждый разделительный Іротор 11, 12 имеет опору 15, которая выполнена в виде направителя массы. 35 Распределительное 4 и разделительное 5 устройства связаны между собой неподвижными направляющими щитками 16 и 17. Молотильно-сепарирующее устройство 40 работает следующим образом. Хлебная масса подается наклонным транспортером 1 в молотильный барабан 2, где она обмолачивается, и Фиг. 2 часть зерна просыпается через решетчатую деку 3, а невыделенное зерно вместе с соломой поступает на распределительное устройство 4. Распределительное устройство 4 перемещает массу секторами 8 и 9 и равномерно подает ее к загрузочным окнам 14 разделительного устройства 5, что обеспечивает повышение производительности. В разделительном устройстве 5 масса активно ворошится, и зерно проходит через отверстия кожуха 10, а солома отводится за его пределы. Ф о р м у л а и з о б р е т е н и я Молотильно-сепарирующее устройство зерноуборочного комбайна, содержащее наклонный транспортер, работающий в радиальном потоке молотильный барабан с решетчатой декой, за которым размещены распределительное и разделительное устройства, последнее выполнено в виде расположенных на расстоянии друг от друга вдоль продольной оси молотильного устройства разделительных кожухов с загрузочными и разгрузочными окнами и размещенных в кожухах разделительных роторов, оси каждого из которых установлены в опоре, связанной с корпусом молотильного устройства, о т л и ч а ю щ е еся тем, что, с целью повышения производительности, загрузочные окна разделительных кожухов размещены с их торца, при этом опора осей разделительных роторов выполнена в виде направителя массы, размещенного за распределительным устройством, выполненным в виде барабана с двумя группами направляющих секторов для создания отдельных потоков массы в кожухи разделительного устройства. -ь- • Редактор М. Циткина Заказ 5566/58 Составитель И. Белов Техред М.Ходаннч Корректор А.Обручар Тираж 66Г Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва» Ж-35, Раушская наб., д. Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
