П’єзооптичний акселерометр
Номер патенту: 71295
Опубліковано: 15.11.2004
Автори: Нікольський Віталій Валентинович, Сандлер Альберт Кирилович
Формула / Реферат
П'єзооптичний акселерометр, що складається з циліндричної камери з герметичними вводами для світловодів по торцях, U-подібної основи з кварцового скла, випромінюючого, приймаючого та керованого світловодів, п'єзоелектричного модулятора та первинного п'єзоелемента, електродів, який відрізняється тим, що випромінюючий та керований світловоди жорстко зафіксовані один відносно одного та для управління керованим світловодом застосовані п'єзоелектричний маніпулятор та первинний п'єзоелемент циліндричної форми з радіальною поляризацією.
Текст

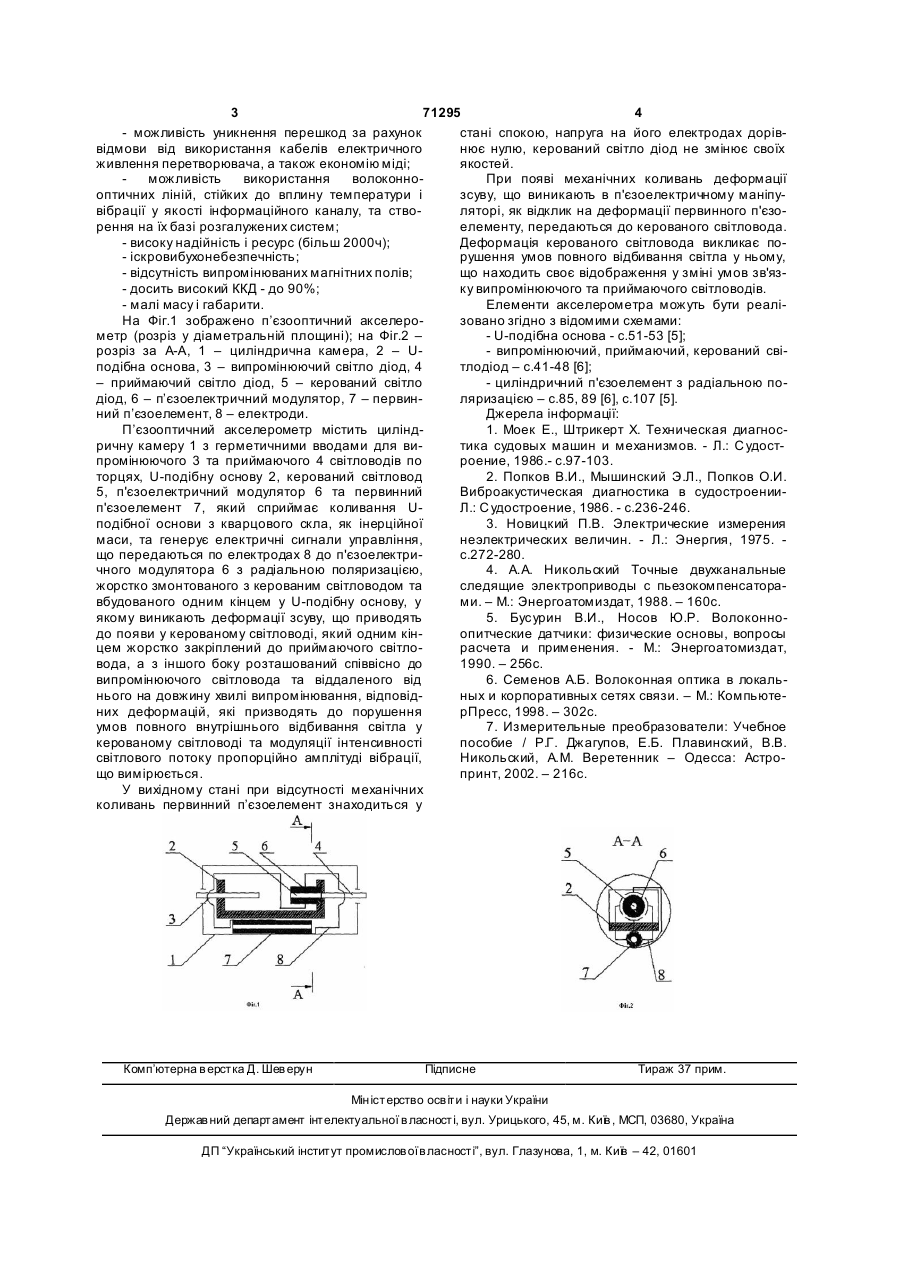

П'єзооптичний акселерометр, що складається з циліндричної камери з герметичними вводами 3 71295 4 - можливість уникнення перешкод за рахунок стані спокою, напруга на його електродах доріввідмови від використання кабелів електричного нює нулю, керований світло діод не змінює своїх живлення перетворювача, а також економію міді; якостей. можливість використання волоконноПри появі механічних коливань деформації оптичних ліній, стійких до вплину температури і зсуву, що виникають в п'єзоелектричному маніпувібрації у якості інформаційного каналу, та стволяторі, як відклик на деформації первинного п'єзорення на їх базі розгалужених систем; елементу, передаються до керованого світловода. - високу надійність і ресурс (більш 2000ч); Деформація керованого світловода викликає по- іскровибухонебезпечність; рушення умов повного відбивання світла у ньому, - відсутність випромінюваних магнітних полів; що находить своє відображення у зміні умов зв'яз- досить високий ККД - до 90%; ку випромінюючого та приймаючого світловодів. - малі масу і габарити. Елементи акселерометра можуть бути реаліНа Фіг.1 зображено п’єзооптичний акселерозовано згідно з відомими схемами: метр (розріз у діаметральній площині); на Фіг.2 – - U-подібна основа - с.51-53 [5]; розріз за А-А, 1 – циліндрична камера, 2 – U- випромінюючий, приймаючий, керований свіподібна основа, 3 – випромінюючий світло діод, 4 тлодіод – с.41-48 [6]; – приймаючий світло діод, 5 – керований світло - циліндричний п'єзоелемент з радіальною подіод, 6 – п’єзоелектричний модулятор, 7 – первинляризацією – с.85, 89 [6], с.107 [5]. ний п’єзоелемент, 8 – електроди. Джерела інформації: П’єзооптичний акселерометр містить цилінд1. Моек Е., Штрикерт X. Техническая диагносричну камеру 1 з герметичними вводами для витика судовых машин и механизмов. - Л.: С удостпромінюючого 3 та приймаючого 4 світловодів по роение, 1986.- с.97-103. торцях, U-подібну основу 2, керований світловод 2. Попков В.И., Мышинский Э.Л., Попков О.И. 5, п'єзоелектричний модулятор 6 та первинний Виброакустическая диагностика в судостроениип'єзоелемент 7, який сприймає коливання UЛ.: С удостроение, 1986. - с.236-246. подібної основи з кварцового скла, як інерційної 3. Новицкий П.В. Электрические измерения маси, та генерує електричні сигнали управління, неэлектрических величин. - Л.: Энергия, 1975. що передаються по електродах 8 до п'єзоелектрис.272-280. чного модулятора 6 з радіальною поляризацією, 4. А.А. Никольский Точные двухканальные жорстко змонтованого з керованим світловодом та следящие электроприводы с пьезокомпенсаторавбудованого одним кінцем у U-подібну основу, у ми. – М.: Энергоатомиздат, 1988. – 160с. якому виникають деформації зсуву, що приводять 5. Бусурин В.И., Носов Ю.Р. Волоконнодо появи у керованому світловоді, який одним кінопитческие датчики: физические основы, вопросы цем жорстко закріплений до приймаючого світлорасчета и применения. - М.: Энергоатомиздат, вода, а з іншого боку розташований співвісно до 1990. – 256с. випромінюючого світловода та віддаленого від 6. Семенов А.Б. Волоконная оптика в локальнього на довжину хвилі випромінювання, відповідных и корпоративных сетях связи. – М.: Компьютених деформацій, які призводять до порушення рПресс, 1998. – 302с. умов повного внутрішнього відбивання світла у 7. Измерительные преобразователи: Учебное керованому світловоді та модуляції інтенсивності пособие / Р.Г. Джагупов, Е.Б. Плавинский, В.В. світлового потоку пропорційно амплітуді вібрації, Никольский, А.М. Веретенник – Одесса: Астрощо вимірюється. принт, 2002. – 216с. У вихідному стані при відсутності механічних коливань первинний п’єзоелемент знаходиться у Комп’ютерна в ерстка Д. Шев ерун Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElastooptic accelerometer
Автори англійськоюNikolskyi Vitalii Valentynovych, Sandler Albert Kyrylovych
Назва патенту російськоюПьезооптический акселерометр
Автори російськоюНикольский Виталий Валентинович,Сандлер Альберт Кириллович
МПК / Мітки
МПК: G01M 11/00
Мітки: п'єзооптичний, акселерометр
