Пристрій для моделювання стандартизованої закритої травми печінки тварин в експерименті

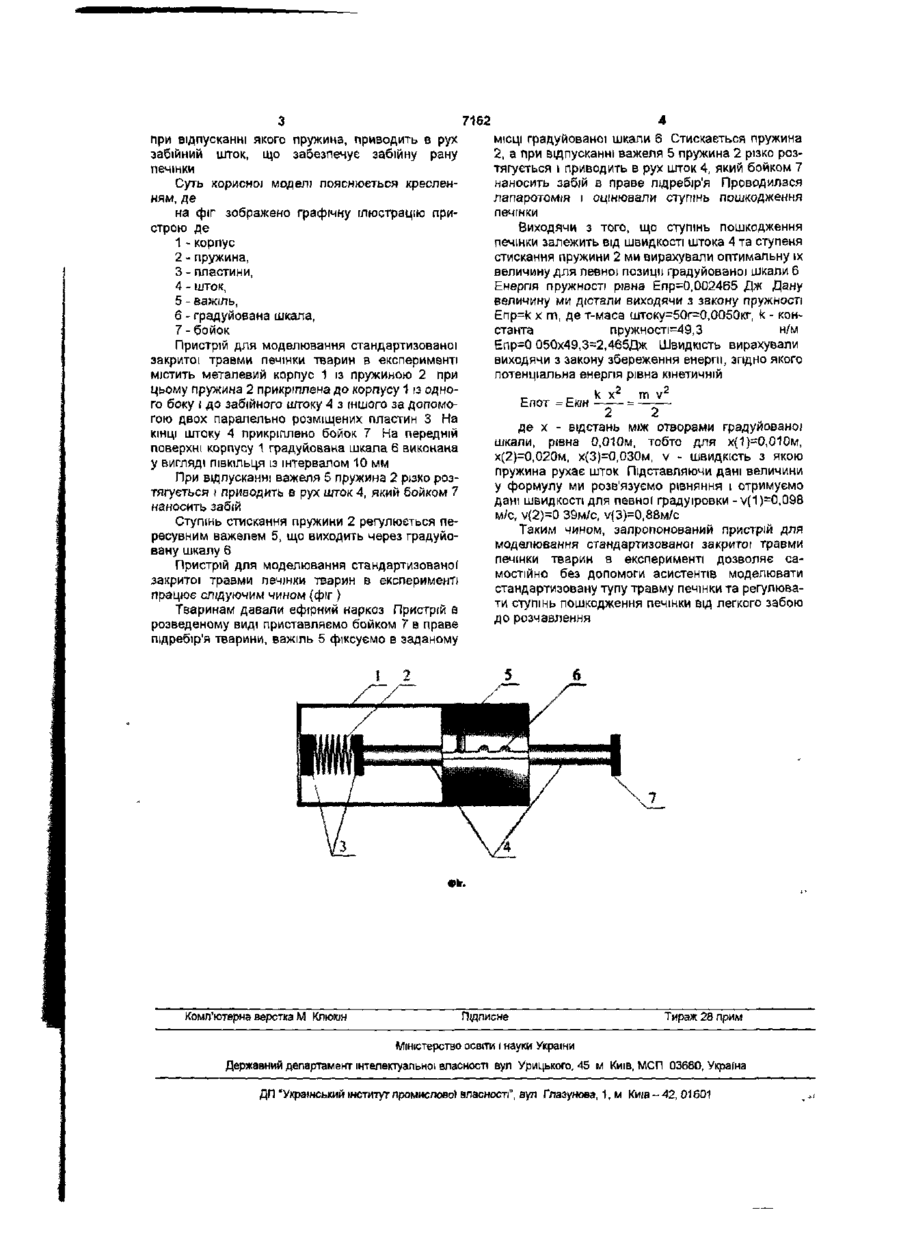

Пристрій для моделювання стандартизованої закритої травми печінки в експерименті, що містить пересувний важіль, градуйовану шкалу, виконану в вигляді ПІВКІЛЬЦЯ, ЯКИЙ відрізняється тим що додатково включає в себе прилад, який поміщений в металевий корпус, пружина якого прикріплена до корпусу з одного боку і до забійного штока - з іншого за допомогою двох паралельно розміщених металевих пластин, причому на кінці щтока жорстко закріплений бойок хрещуються та шарнірно сполучені бланші із затискними губками, градуйовану шкалу із внутрішнім пазом та фіксатором у вигляді важеля, який пересувається в ньому Між розведеними губками розміщують операційне поле печінки, одна із губок заводиться на діафрагмальну поверхню печінки а друга - на вісцеральну Механічно дозована травма моделюється компресією печінки між затискними губками шляхом стиснення бланш до упору Але відомий інструмент, який застосовується має суттєвий недолік - він відтворює компресійну травму печінки, а не забійну Задачею корисної моделі є конструктивна розробка корисної моделі для моделювання стандартизованої закритої травми печінки тварин в експерименті, яка дозволяла би одержати експериментальне біологічну модель печінки, що максимально відбивала би параметри оригіналу та регулювати ступінь п пошкодження Поставлена задача вирішується тим, що запропонований пристрій для моделювання стандартизованої закритої травми печінки тварин в експерименті, який включає корпус, пружину із забійним штоком, дві пластини градуйовану шкалу та пересувний важіль, що забезпечує забійну закриту травму печінки та можливість регулювати ступінь пошкодження Завдяки тому, що в поданої корисної моделі оригінальної конструкції пристрій, що складається із закріпленої в металевий корпус пружини із забійним штоком, який сполучений із важелем за допомогою якого проходить стискання пружини. CM 7162 при відпусканні якого пружина, приводить в рух забійний шток, що забезпечує забійну рану печінки Суть корисної моделі пояснюється кресленням, де на фіг зображено графічну ілюстрацію пристрою де 1 - корпус 2 - пружина, 3 - пластини, 4 - шток, 5 - важіль, 6 - градуйована шкала, 7 - бойок Пристрій для моделювання стандартизованої закритої травми печінки тварин в експерименті містить металевий корпус 1 із пружиною 2 при цьому пружина 2 прикріплена до корпусу 1 із одного боку і до забійного штоку 4 з іншого за допомогою двох паралельно розміщених пластин 3 На кінці штоку 4 прикріплено бойок 7 На передній поверхні корпусу 1 градуйована шкала 6 виконана у вигляді ПІВКІЛЬЦЯ із інтервалом 10 мм МІСЦІ градуйованої шкали 6 Стискається пружина 2, а при відпусканні важеля 5 пружина 2 різко розтягується і приводить в рух шток 4, який бойком 7 наносить забій в праве підребір'я Проводилася лапаротомія і оцінювали ступінь пошкодження печінки Виходячи з того, що ступінь пошкодження печінки залежить від швидкості штока 4 та ступеня стискання пружини 2 ми вирахували оптимальну їх величину для певної позиції градуйованої шкали 6 Енергія пружності рівна Епр=0,002465 Дж Дану величину ми дістали виходячи з закону пружності Епр=к х т , де т-маса штоку=50г=0,0050кг, k - константа пружності=49,3 н/м Епр=0 050x49,3=2,465Дж Швидкість вирахували виходячи з закону збереження енергії, згідно якого потенціальна енергія рівна кінетичній Епот - Екін k х* m v де х - відстань між отворами градуйованої шкали, рівна 0,010м, тобто для х(1)=0,010м, х(2)=0,020м, х{3)=0,030м, v - ШВИДКІСТЬ З ЯКОЮ пружина рухає шток Підставляючи дані величини у формулу ми розв'язуємо рівняння і отримуємо дані швидкості для певної градуїровки-v(1)=0,098 При відпусканні важеля 5 пружина 2 різко розтягується і приводить в рух шток 4, який бойком 7 наносить забій Ступінь стискання пружини 2 регулюється пересувним важелем 5, що виходить через градуйовану шкалу 6 Пристрій для моделювання стандартизованої закритої травми печінки тварин в експерименті працює слідуючим чином (фіг ) Тваринам давали ефірний наркоз Пристрій в розведеному виді приставляємо бойком 7 в праве підребір'я тварини, важіль 5 фіксуємо в заданому м/с, v(2)=0 39м/с, V(3)=0,88M/C Таким чином, запропонований пристрій для моделювання стандартизованої закритої травми печінки тварин в експерименті дозволяє самостійно без допомоги асистентів моделювати стандартизовану тупу травму печінки та регулювати ступінь пошкодження печінки від легкого забою до розчавлення #Іг. Комп'ютерна верстка М Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45 м Київ, МСП 03680, Україна ДП "Український інститут промислово) власності", вуп Глазунова, 1, м Киш-42, 01601
