Спірально-лопатевий конвеєр (дозатор)

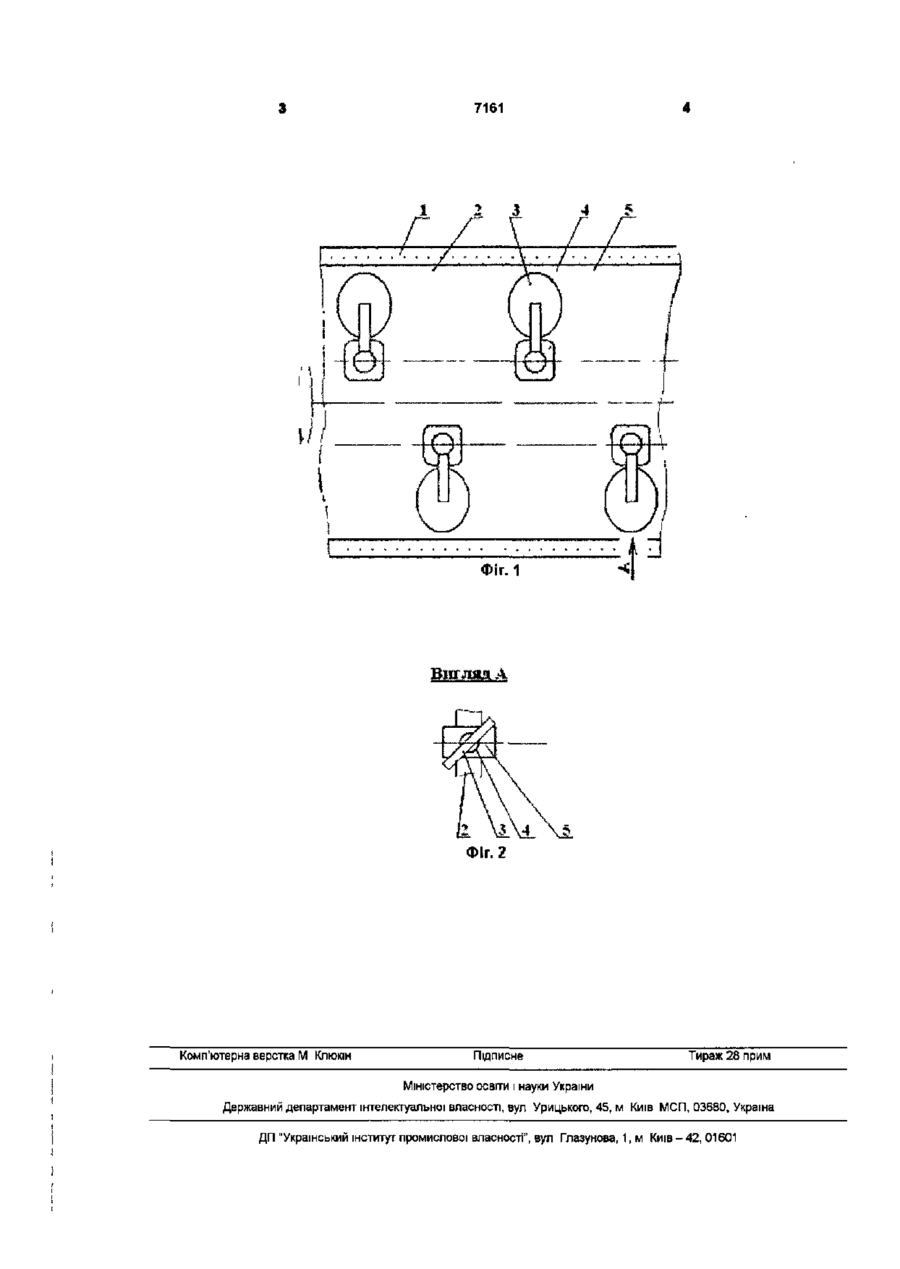

Спірально-лопатевий конвеєр (дозатор), який включає в себе матеріалопровід і розміщений в ньому робочий орган у вигляді циліндричної спіралі, який відрізняється тим, що з метою підвищення продуктивності і зменшення енерговитрат на спіралі закріплені лопаті з можливістю регулювання їх кута атаки і кроку закріплення Корисна модель відноситься до - техніки для транспортування сипких та інших матеріалів і може бути використана в усіх галузях промисловості, наприклад у тваринництві для приготування та роздачі комбікормів Відомий конвеєр для транспортування сипких матеріалів {лопасний шнек), який складається з матеріалопровода і розміщеного в ньому робочого органа - вала зі стійками, в яких закріплені лопаті під певним кутом атаки (кутом між проекцією лопаті на горизонтальну площину і площиною перпендикулярною до осі обертання робочого органа) [Подьемно-транспортные машины / В В Красников, В Ф Дубинин, В Ф Акимов и др -М Агропромиздат, 1987 -С 146] Вал, обертаючись, передає рух лопатям, які захоплюють та транспортують матеріал Модифікацією вищєнавєденого пристрою є відомий конвеєр [Коломиец А С , Швейцаров Л Л Исследование винтового лопастного дозирующего устройства / Механизация и электрификация социалистического сельского хозяйства - Вып 35 К Урожай, 1976 - С 32 - 37 ], в якому лопаті встановлені в стійках на валу з можливістю зміни кута атаки Завдяки цьому можна більш точно регулювати продуктивність конвеєра зміною кута атаки Обидва вищенаведені пристрої мають один загальний недолік - високу енерго- та металоємність Цих недоліків в порівнянні з вищенаведеними пристроями не має відомий спіральний конвеєр для транспортування сипких матеріалів, який обрано у якості прототипу [Геррман X Шнековые машины в технологии - М Химия, 1975 -С 220] Спіральний конвеєр складається з матеріалопроводу і розміщеного в ньому робочого органу у вигляді циліндричної спіралі, яка обертаючись, своїми витками переміщує матеріал до місця вигрузки Недоліком цього спірального конвеєра є відносно невелика продуктивність, яка обумовлена невеликою транспортуючою здатністю спіралі У основу корисної моделі поставлено завдання збільшення продуктивності і зменшення питомих енерговитрат конвеєра при транспортуванні матеріалів У пропонуємій корисній моделі завдання вирішується завдяки тому, що в прототипі модифікується робочий орган у напрямку збільшення його транспортуючої здатності - на циліндричній спіралі закріплюються лопаті з можливістю регулювання їх кута атаки та шага їх закріплення на спіралі Пропонуємий спірально-лопасний конвеєр (дозатор) (див фіг 1 та 2), згідно до корисної моделі складається з матеріалопровода 1, циліндричної спіралі 2 та встановлених на ній лопатей 3 зі стійками 4 та обоймами 5, закріплених з можливістю регулювання їх кута атаки і шага закріплення Пристрій працює наступним чином Обертаючись, циліндрична спіраль 2, а також закріплені на ній лопаті 3 захоплюють і переміщують матеріал від місця загрузки до місця вигрузки Лопаті З, встановлені в стійках 4 і закріплені на циліндричній спіралі 3 дозволяють підвищити транспортуючу здатність конвеєра і вирішити поставлене завдання
