Радіаційний пальниковий пристрій для спалювання природного газу
Номер патенту: 71733
Опубліковано: 15.12.2004
Автори: Житар Іван Миколайович, Скляренко Євген Валентинович, Кучин Геннадій Петрович, Родіонов Володимир Іванович, Власюк Анатолій Васильович, Шрайбер Олександр Авраамович, Скрипко Валерій Якович, Носач Вільям Григорович
Формула / Реферат
Радіаційний пальниковий пристрій для спалювання природного газу, переважно до котла, обладнаного димоходом, що складається з корпуса з патрубком, підключеним до газоповітряного тракту, з'єднаного на вході із вихідним патрубком змішувача газу з повітрям, і встановленої у ньому камери згоряння у вигляді плоского зернистого газопроникного шару, що має зверху вільний вихід у топку котла, який відрізняється тим, що патрубок корпуса пальникового пристрою підключений до виходу газодимоповітряного тракту, з'єднаного на вході із вихідним патрубком змішувача димових газів із газоповітряною сумішшю, що має два вхідні патрубки, один з яких підключений до виходу газоповітряного тракту, а інший з'єднаний із димовим трактом, який на вході підключений до димоходу котла, причому верхня частина корпуса пальникового пристрою, яка формує профіль зернистого газопроникного шару, виконана такою, що розширюється у бік руху газів.
Текст

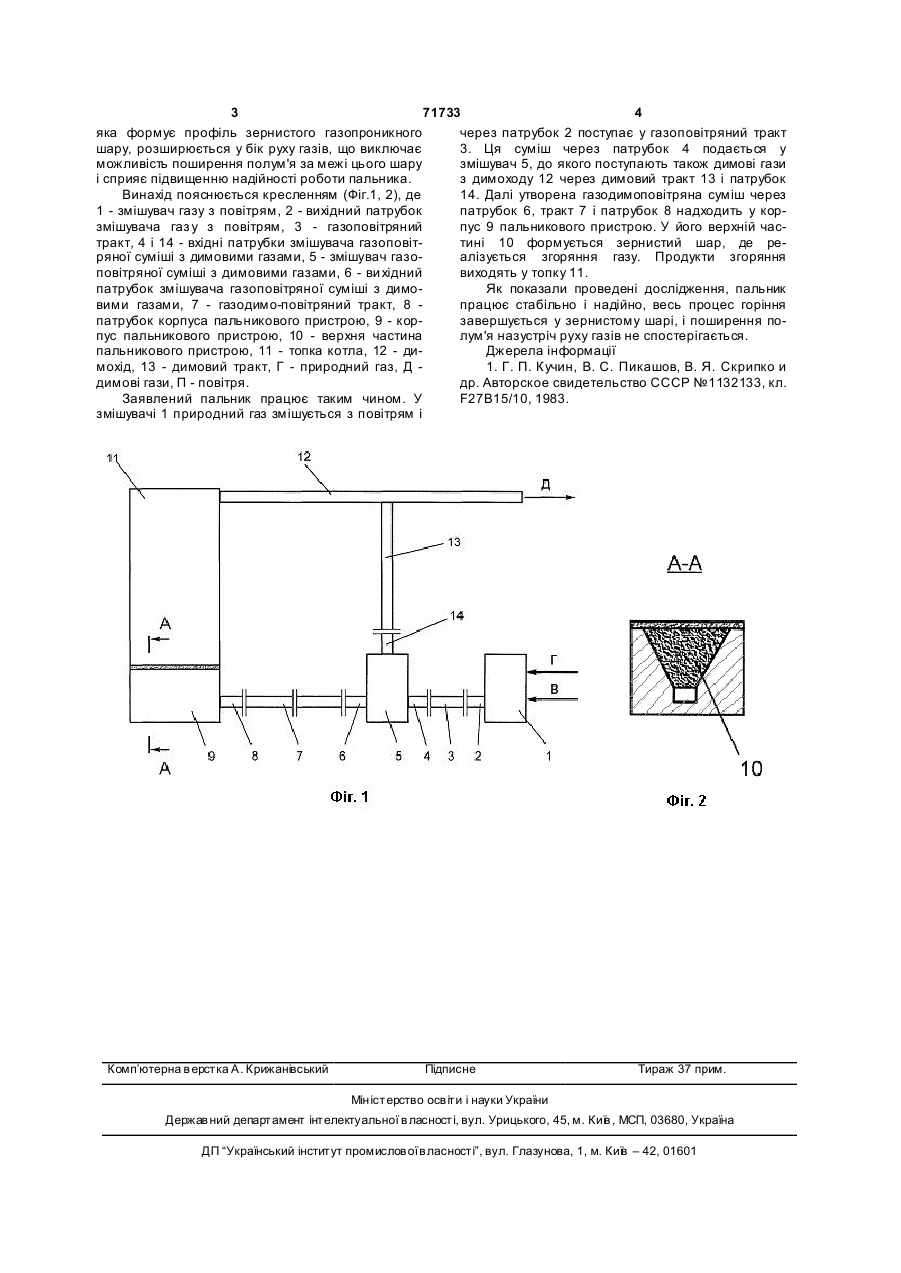

Радіаційний пальниковий пристрій для спалювання природного газу, переважно до котла, обладнаного димоходом, що складається з корпуса з 3 71733 4 яка формує профіль зернистого газопроникного через патрубок 2 поступає у газоповітряний тракт шару, розширюється у бік руху газів, що виключає 3. Ця суміш через патрубок 4 подається у можливість поширення полум'я за межі цього шару змішувач 5, до якого поступають також димові гази і сприяє підвищенню надійності роботи пальника. з димоходу 12 через димовий тракт 13 і патрубок Винахід пояснюється кресленням (Фіг.1, 2), де 14. Далі утворена газодимоповітряна суміш через 1 - змішувач газу з повітрям, 2 - вихідний патрубок патрубок 6, тракт 7 і патрубок 8 надходить у корзмішувача газ у з повітрям, 3 - газоповітряний пус 9 пальникового пристрою. У його верхній частракт, 4 і 14 - вхідні патрубки змішувача газоповіттині 10 формується зернистий шар, де реряної суміші з димовими газами, 5 - змішувач газоалізується згоряння газу. Продукти згоряння повітряної суміші з димовими газами, 6 - ви хідний виходять у топку 11. патрубок змішувача газоповітряної суміші з димоЯк показали проведені дослідження, пальник вими газами, 7 - газодимо-повітряний тракт, 8 працює стабільно і надійно, весь процес горіння патрубок корпуса пальникового пристрою, 9 - корзавершується у зернистому шарі, і поширення попус пальникового пристрою, 10 - верхня частина лум'я назустріч руху газів не спостерігається. пальникового пристрою, 11 - топка котла, 12 - диДжерела інформації мохід, 13 - димовий тракт, Г - природний газ, Д 1. Г. П. Кучин, В. С. Пикашов, В. Я. Скрипко и димові гази, П - повітря. др. Авторское свидетельство СССР №1132133, кл. Заявлений пальник працює таким чином. У F27B15/10, 1983. змішувачі 1 природний газ змішується з повітрям і Комп’ютерна в ерстка А. Крижанівський Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRadiation burner unit for natural gas burning
Автори англійськоюNosach Viliam Hryhorovych, Rodionov Volodymyr Ivanovych, Skliarenko Yevhen Valentynovych, Vlasiuk Anatoliiu Vasyliovych, Kuchyn Hennadii Petrovych, Skrypko Valerii Yakovych
Назва патенту російськоюРадиационное горелочное устройство для сжигания природного газа
Автори російськоюНосач Вильям Григорьевич, Родионов Владимир Иванович, Скляренко Евгений Валентинович, Власюк Анатолий Васильевич, Кучин Геннадий Петрович, Скрипко Валерий Яковлевич
МПК / Мітки
МПК: F23D 14/12
Мітки: пристрій, спалювання, радіаційний, пальниковий, природного, газу
Код посилання
<a href="https://ua.patents.su/2-71733-radiacijjnijj-palnikovijj-pristrijj-dlya-spalyuvannya-prirodnogo-gazu.html" target="_blank" rel="follow" title="База патентів України">Радіаційний пальниковий пристрій для спалювання природного газу</a>
Пальник для спалювання природного газу та біогазу
Номер патенту: 67838
Опубліковано: 15.07.2004
Автори: Марковський Анатолій Віталійович, Сігал Олександр Ісакович, Домбровська Елеонора Петрівна, Куць Володимир Петрович, Сігал Ісаак Якович
МПК: F23D 14/12
Мітки: біогазу, газу, пальник, природного, спалювання
Формула / Реферат:
Пальник для спалювання природного газу та біогазу, який містить розташований у щілині котла колектор з отворами на боковій поверхні, розміщений на опорі, укріпленій в щілині котла, а також повітряний розподільник, який відрізняється тим, що в отвори колектора встановлено знімні сопла, виготовлені з антикорозійного матеріалу, а повітряний розподільник виготовлено зі смуг листової сталі чи прутика неоднакової довжини, які прикріплені до опори з...
Пристрій для спалювання природного газу
Номер патенту: 24435
Опубліковано: 17.07.1998
Автори: Єфімов Георгій Вадимович, Скрипко Валерій Якович, Власюк Анатолій Васильович, Кучин Генадій Петрович, Бервицький Сергій Анатолійович, Лавренцов Євген Михайлович, Павленко Петро Йосипович, Зембіцький Петро Юлійович
МПК: F23D 14/02
Мітки: пристрій, природного, спалювання, газу
Формула / Реферат:
Устройство для сжигания природного газа в виде вертикального, закрытого сверху патрубка (сопла), имеющего в верхней части распределенные по окружности отверстия, отличающееся тем, что, сопло по периферии засыпается песком на высоту от 1 по 3мм до распределенных по окружности отверстий.
Спосіб спалювання природного газу у потоці повітря, що набігає
Номер патенту: 51844
Опубліковано: 16.12.2002
Автори: Абдулін Михайло Загретдинович, Дворцин Геннадій Романович
МПК: F23D 14/24, F23C 7/00, F23D 14/20
Мітки: повітря, спосіб, газу, набігає, потоці, природного, спалювання
Формула / Реферат:
1. Спосіб спалювання природного газу у потоці повітря, що набігає, який включає подачу повітря, подачу природного газу через газороздавальні отвори газопальникових пристроїв, змішування повітря та природного газу, підпалювання суміші повітря та природного газу, стабілізацію факела, який відрізняється тим, що подачу природного газу здійснюють через газороздавальні отвори, відношення відстані між якими до їхнього діаметра складає величину...
Газовий дифузійний саморегулюючий пальник для спалювання природного газу
Номер патенту: 47570
Опубліковано: 15.07.2002
Автори: Кіцера Мирон Степанович, Скіра Василь Іванович, Мендрунь Богдан Романович, Сокирко Володимир Петрович, Полуситок Михайло Іванович, Масюк Федір Іванович
МПК: F23D 14/20, F23M 5/00
Мітки: газовий, пальник, спалювання, газу, дифузійний, природного, саморегулюючий
Формула / Реферат:
1. Газовий дифузійний саморегулюючий пальник для спалювання природного газу, що складається з порожнини-каналу подачі газу, порожнини-каналу подачі повітря, утвореної розміщеними коаксіально різного діаметра трубами, заглушеної шайби та робочої шайби із розміщеними соплами, який відрізняється тим, що сопла розташовані концентрично під кутом до осі пальника.2....
Газорозподільна решітка для спалювання природного газу
Номер патенту: 24445
Опубліковано: 17.07.1998
Автори: Шепель Яків Якович, Ткаченко Володимир Миколайович, Власюк Анатолій Васильович, Скрипко Валерій Якович, Зембіцький Петро Юлійович, Кучин Генадій Петрович
МПК: F23D 14/02
Мітки: газорозподільна, спалювання, газу, решітка, природного
Формула / Реферат:
Газораспределительная решетка (горелка) для сжигания природного газа, состоящая из коллектора смесителя газа и воздуха и подключенных к нему горизонтальных труб (регистров), к которым подключены сопловые устройства в виде вертикальных закрытых сверху патрубков, имеющих в верхней части распределенные по окружности отверстия, отличающаяся тем, что между регистрами устанавливаются огнеупорные кирпичи таким образом, что расстояние от сопел до...
