Спосіб одержання клейової композиції

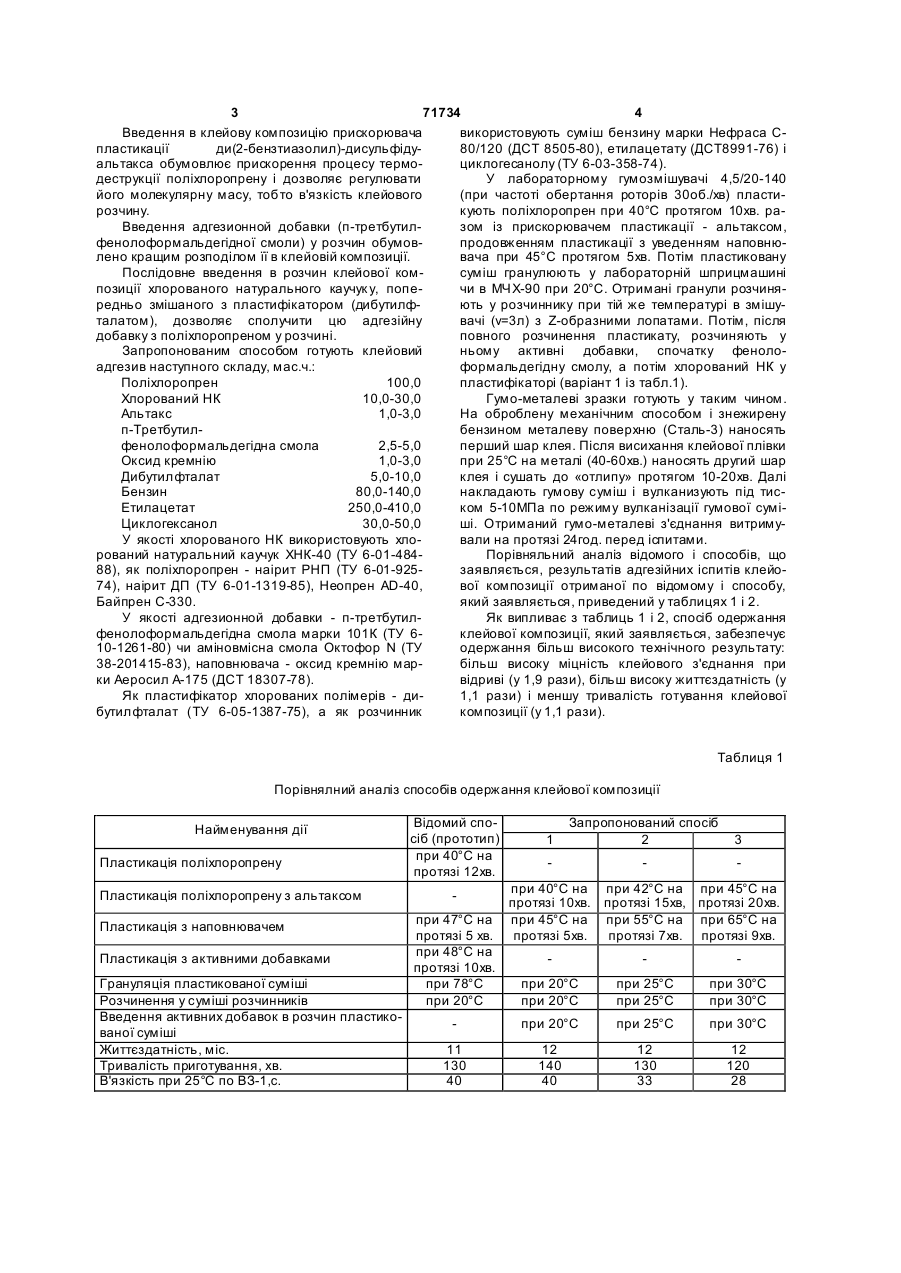

Спосіб одержання клейової композиції на основі поліхлоропрену, яка включає наповнювач, адгезійну добавку та розчинник, шляхом постадійної пластикації поліхлоропрену, спочатку протягом 3 71734 4 Введення в клейову композицію прискорювача використовують суміш бензину марки Нефраса Спластикації ди(2-бензтиазолил)-дисульфіду80/120 (ДСТ 8505-80), етилацетату (ДСТ8991-76) і альтакса обумовлює прискорення процесу термоциклогесанолу (ТУ 6-03-358-74). деструкції поліхлоропрену і дозволяє регулювати У лабораторному гумозмішувачі 4,5/20-140 його молекулярну масу, тобто в'язкість клейового (при частоті обертання роторів 30об./хв) пластирозчину. кують поліхлоропрен при 40°С протягом 10хв. раВведення адгезионной добавки (п-третбутилзом із прискорювачем пластикації - альтаксом, фенолоформальдегідної смоли) у розчин обумовпродовженням пластикації з уведенням наповнюлено кращим розподілом її в клейовій композиції. вача при 45°С протягом 5хв. Потім пластиковану Послідовне введення в розчин клейової комсуміш гранулюють у лабораторній шприцмашині позиції хлорованого натурального каучук у, попечи в МЧХ-90 при 20°С. Отримані гранули розчиняредньо змішаного з пластифікатором (дибутилфють у розчиннику при тій же температурі в змішуталатом), дозволяє сполучити цю адгезійну вачі (v=3л) з Z-образними лопатами. Потім, після добавку з поліхлоропреном у розчині. повного розчинення пластикату, розчиняють у Запропонованим способом готують клейовий ньому активні добавки, спочатку фенолоадгезив наступного складу, мас.ч.: формальдегідну смолу, а потім хлорований НК у Поліхлоропрен 100,0 пластифікаторі (варіант 1 із табл.1). Хлорований НК 10,0-30,0 Гумо-металеві зразки готують у таким чином. Альтакс 1,0-3,0 На оброблену механічним способом і знежирену п-Третбутилбензином металеву поверхню (Сталь-3) наносять фенолоформальдегідна смола 2,5-5,0 перший шар клея. Після висихання клейової плівки Оксид кремнію 1,0-3,0 при 25°С на металі (40-60хв.) наносять другий шар Дибутилфталат 5,0-10,0 клея і сушать до «отлипу» протягом 10-20хв. Далі Бензин 80,0-140,0 накладають гумову суміш і вулканизують під тисЕтилацетат 250,0-410,0 ком 5-10МПа по режиму вулканізації гумової суміЦиклогексанол 30,0-50,0 ші. Отриманий гумо-металеві з'єднання витримуУ якості хлорованого НК використовують хловали на протязі 24год. перед іспитами. рований натуральний каучук ХНК-40 (ТУ 6-01-484Порівняльний аналіз відомого і способів, що 88), як поліхлоропрен - наірит РНП (ТУ 6-01-925заявляється, результатів адгезійних іспитів клейо74), наірит ДП (ТУ 6-01-1319-85), Неопрен AD-40, вої композиції отриманої по відомому і способу, Байпрен С-330. який заявляється, приведений у таблицях 1 і 2. У якості адгезионной добавки - п-третбутилЯк випливає з таблиць 1 і 2, спосіб одержання фенолоформальдегідна смола марки 101К (ТУ 6клейової композиції, який заявляється, забезпечує 10-1261-80) чи аміновмісна смола Октофор N (ТУ одержання більш високого технічного результату: 38-201415-83), наповнювача - оксид кремнію марбільш високу міцність клейового з'єднання при ки Аеросил А-175 (ДСТ 18307-78). відриві (у 1,9 рази), більш високу життєздатність (у Як пластифікатор хлорованих полімерів - ди1,1 рази) і меншу тривалість готування клейової бутилфталат (ТУ 6-05-1387-75), а як розчинник композиції (у 1,1 рази). Таблиця 1 Порівнялний аналіз способів одержання клейової композиції Найменування дії Пластикація поліхлоропрену Пластикація поліхлоропрену з альтаксом Пластикація з наповнювачем Пластикація з активними добавками Грануляція пластикованої суміші Розчинення у суміші розчинників Введення активних добавок в розчин пластикованої суміші Життєздатність, міс. Тривалість приготування, хв. В'язкість при 25°С по ВЗ-1,с. Відомий спосіб (прототип) при 40°С на протязі 12хв. при 47°С на протязі 5 хв. при 48°С на протязі 10хв. при 78°С при 20°С 1 Запропонований спосіб 2 3 при 40°С на при 42°С на при 45°С на протязі 10хв. протязі 15хв, протязі 20хв. при 45°С на при 55°С на при 65°С на протязі 5хв. протязі 7хв. протязі 9хв. при 20°С при 20°С при 25°С при 25°С при 30°С при 30°С при 20°С при 25°С при 30°С 11 130 40 12 140 40 12 130 33 12 120 28 5 71734 6 Таблиця 2 Властивості клейових з'єднань Показники Міцність зв'язку гуми на основі НК (шифру 7-56) зі Ст-3 при відриві, МПа Характер руйнування зразків при відриві* Відомий спо- Запропонований спосіб сіб (прототип) 1 2 3 2,85 2,94 5,41 4,12 М К Г З * М - від металу; К - по клею; З - змішаний; Г - по масиву гуми Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
