Спосіб і пристрій для вимикання в кінцевому положенні приводу виконавчої арматури
Номер патенту: 71965
Опубліковано: 17.01.2005
Автори: Хайн Карлхайнц, Штайгледер Норберт, Штехер Віллі
Формула / Реферат
1. Спосіб вимикання в кінцевому положенні приводу виконавчої арматури, причому привід вимикають, коли змінювана ним величина досягне граничного значення, який відрізняється тим, що змінюваною величиною є зусилля, з яким привід діє на виконавчу арматуру.
2. Спосіб за п. 1, який відрізняється тим, що граничне значення зусилля вибирають, наприклад, у діапазоні зростаючого зусилля так, що привід вимикається, перш ніж буде досягнутий максимально припустимий обертальний момент приводу.
3. Спосіб за п. 2, який відрізняється тим, що привід вимикають кінцевим вимикачем, настроєним так, що він вимикає привід при зростанні зусилля.

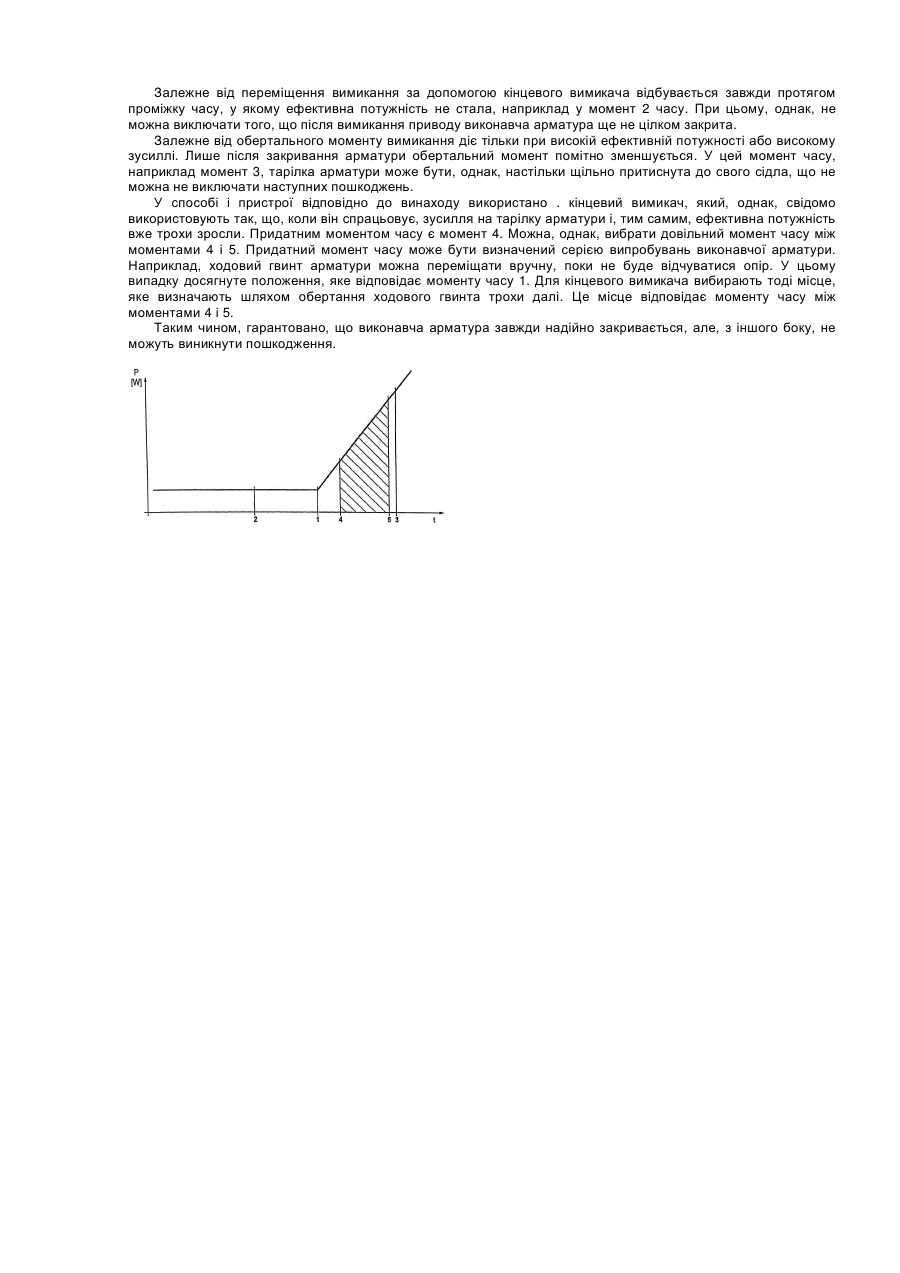

4. Спосіб за одним з пп. 1-3, який відрізняється тим, що вимикання в кінцевому положенні здійснюють зі змінним в часі зусиллям згідно з часовою кривою, що має перший момент (4) часу і другий, пізніший момент (5) часу, які розміщені після моменту (1, 2) часу, до досягнення якого зусилля має стале значення, і привід вимикають у проміжку часу між першим моментом (4) часу і другим моментом (5) часу, причому до першого моменту (4) часу зусилля зросло понад стале значення, а в момент (5) часу значення зусилля більше, ніж значення зусилля в перший момент (4) часу, і менше, ніж значення зусилля в момент (3) часу пошкодження.
5. Пристрій для вимикання в кінцевому положенні приводу виконавчої арматури, зокрема для здійснення способу за одним з пп. 1-4, що містить кінцевий вимикач, встановлений на приводі або на виконавчій арматурі, або на приналежній їм деталі, який відрізняється тим, що кінцевий вимикач настроєний так, що вимикання приводу відбувається в залежності від зусилля, з яким привід діє на виконавчу арматуру.
Додаткова інформація
Назва патенту англійськоюMethod and device for disconnecting the drive of a regulating valve at an end position
Назва патенту російськоюСпособ и устройство для выключения исполнительного устройства регулирующего клапана в конечном положении
МПК / Мітки
МПК: G05D 3/00
Мітки: кінцевому, арматури, спосіб, приводу, пристрій, положенні, виконавчої, вимикання
