Гідравлічний пристрій для викопування дерев (варіанти)

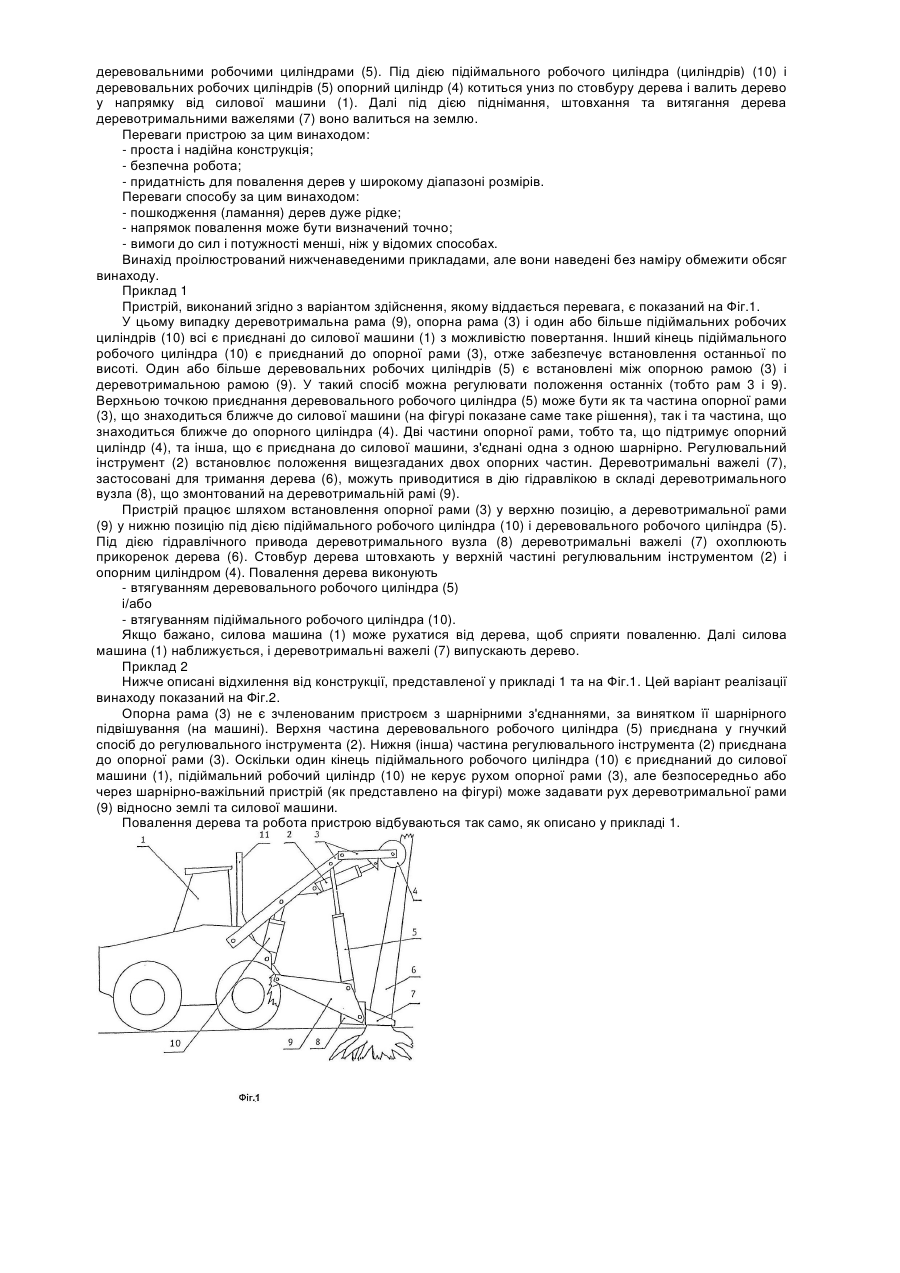

1. Гідравлічний пристрій для викопування дерев шляхом їх викорчовування, який включає в себе силову машину, деревотримальний вузол, робочі циліндри та деревотримальні важелі, який відрізняється тим, що один кінець деревотримальної рами (9), опорна рама (3) та принаймні один підіймальний робочий циліндр (10) приєднані до силової машини (1) з можливістю повертання, деревотримальний вузол (8), який обладнаний деревотримальними важелями (7), приєднаний до деревотримальної рами (9), нижній кінець деревовального робочого циліндра (5) приєднаний до деревотримальної рами (9) і/або до деревотримального вузла (8) із можливістю повертання, опорна рама (3) обладнана опорним циліндром (4), який обертається навколо осі, і регулювальний інструмент (2), приєднаний через цапфу або вісь до опорної рами (3), додатково верхній кінець деревовального робочого циліндра (5) та інший кінець підіймального робочого циліндра (10) приєднані до деяких елементів опорної рами (3).

2. Пристрій за п. 1, який відрізняється тим, що до силової машини (1) і/або до опорної рами (3) приєднана аварійна система (11), яка переважно являє собою подібний до рами вузол, що включає в себе дугоподібні та прямі секції.

3. Пристрій за п. 1, який відрізняється тим, що опорна рама (3) включає в себе дві частини і має одне проміжне шарнірне з'єднання.

4. Пристрій за п. 1, який відрізняється тим, що опорна рама (3) включає в себе більше частин, з'єднаних одна з одною з можливістю повертання, і має більше проміжних шарнірних з'єднань.

5. Пристрій за будь-яким із пп. 1-4, який відрізняється тим, що деревотримальні важелі (7) приєднані до деревотримального вузла (8) з можливістю повертання.

6. Пристрій за будь-яким із пп. 1-4, який відрізняється тим, що деревотримальний вузол (8) приєднаний до деревотримальної рами (9) з можливістю повертання.

7. Пристрій за будь-яким із пп. 1-6, який відрізняється тим, що верхня точка з'єднання опорної рами (3) і деревовального робочого циліндра (5) виконана з можливістю повертання.

8. Пристрій за будь-яким із пп. 1-7, який відрізняється тим, що принаймні одна з точок приєднання підіймального робочого циліндра (10) виконана з можливістю повертання.

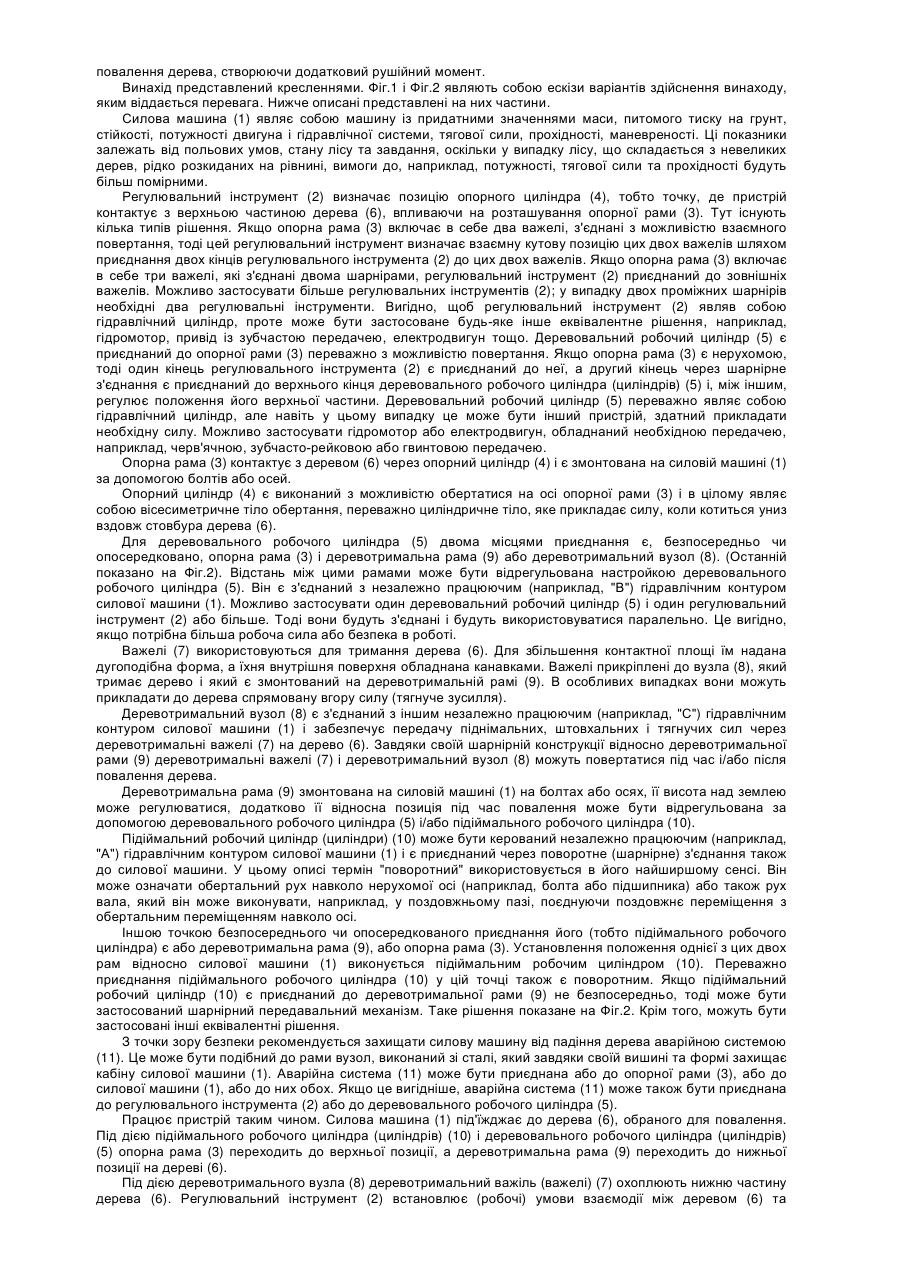

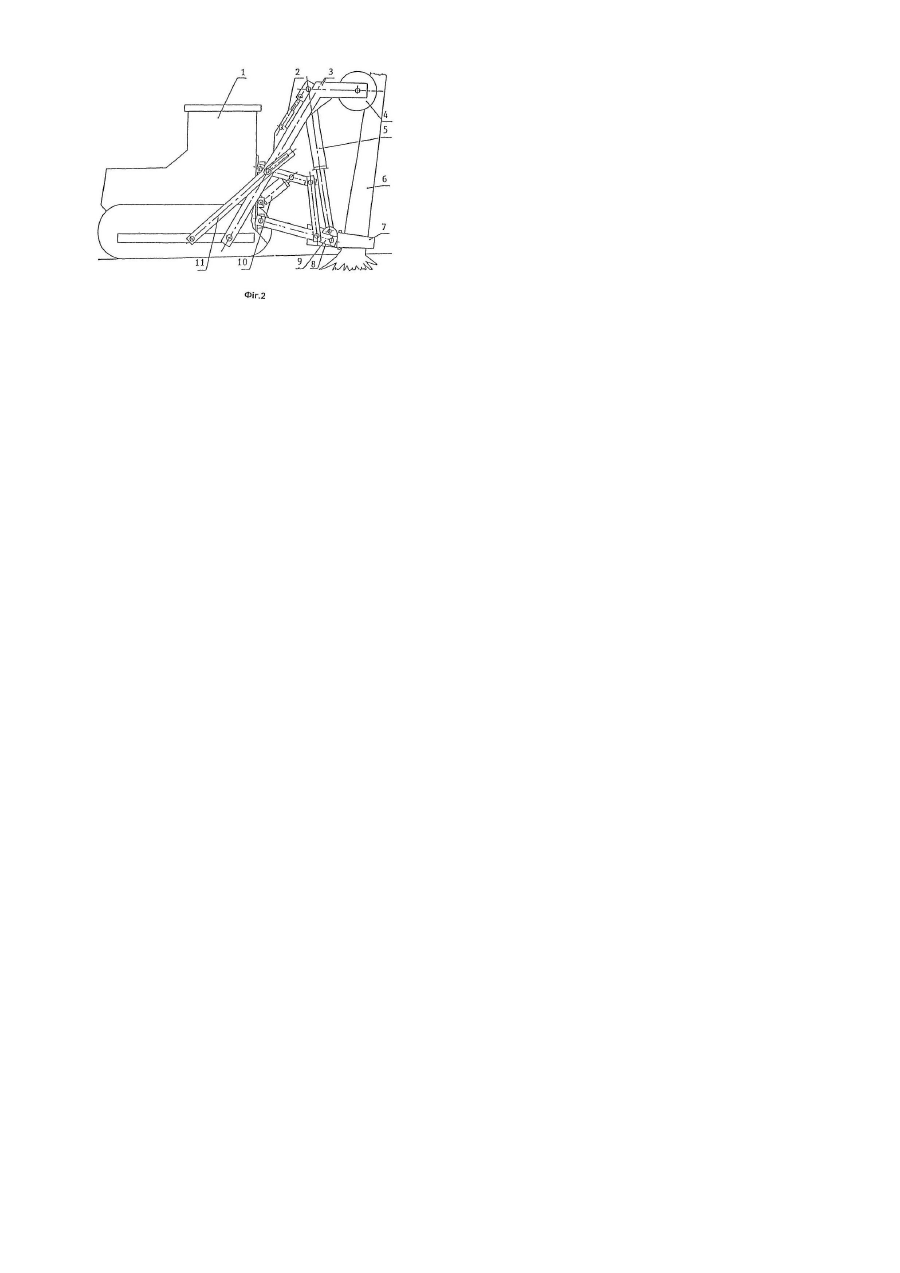

9. Гідравлічний пристрій для викопування дерев шляхом їх викорчовування, який включає в себе силову машину, деревотримальний вузол, робочі циліндри та деревотримальні важелі, який відрізняється тим, що один кінець деревотримальної рами (9), опорна рама (3) та принаймні один підіймальний робочий циліндр (10) приєднані до силової машини (1) з можливістю повертання; деревотримальний вузол (8), що обладнаний деревотримальними важелями (7), приєднаний до деревотримальної рами (9); нижній кінець деревовального робочого циліндра (5) приєднаний до деревотримальної рами (9) і/або до деревотримального вузла (8) з можливістю повертання, опорна рама (3) обладнана опорним циліндром (4), який обертається навколо осі, і регулювальний інструмент (2), приєднаний через цапфу або вісь до опорної рами (3), причому один кінець регулювального інструмента (2) приєднаний до опорної рами (3), а другий його кінець приєднаний до деревовального робочого циліндра (5), та інший кінець підіймального робочого циліндра (10) приєднаний до деревотримальної рами (9) безпосередньо або через передавальний механізм.

10. Пристрій за п. 9, який відрізняється тим, що передавальні механізми між підіймальним робочим циліндром (10) та деревотримальною рамою (9) мають шарнірну конструкцію.

11. Пристрій за п. 9 або п. 10, який відрізняється тим, що до силової машини (1) і до опорної рами (3) або до загального структурного елемента регулювального інструмента (2) та деревовального робочого циліндра (5) приєднана аварійна система, яка обмежує переміщення у просторі.

12. Пристрій за будь-яким із пп. 9-11, який відрізняється тим, що деревотримальні важелі (7) приєднані до деревотримального вузла (8) з можливістю повертання.

13. Пристрій за будь-яким із пп. 9-11, який відрізняється тим, що деревотримальний вузол (8) приєднаний до деревотримальної рами (9) з можливістю повертання.

14. Пристрій за будь-яким із пп. 9-13, який відрізняється тим, що точка з'єднання регулювального інструмента (2) та деревовального робочого циліндра (5) виконана з можливістю повертання.

15. Пристрій за будь-яким із пп. 9-14, який відрізняється тим, що принаймні одна з точок приєднання підіймального робочого циліндра (10) виконана з можливістю повертання.
