Пристрій для вимикання магнітофону

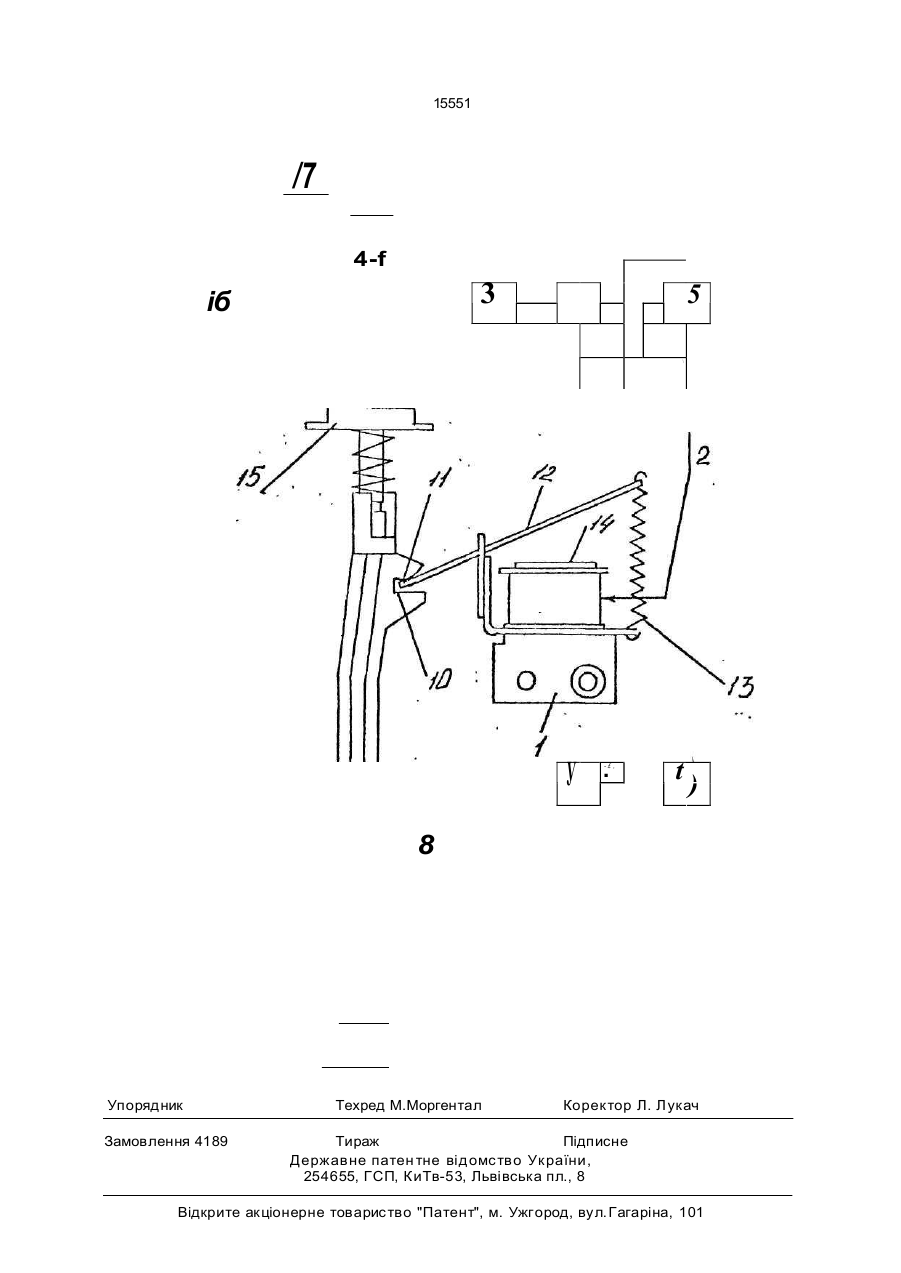

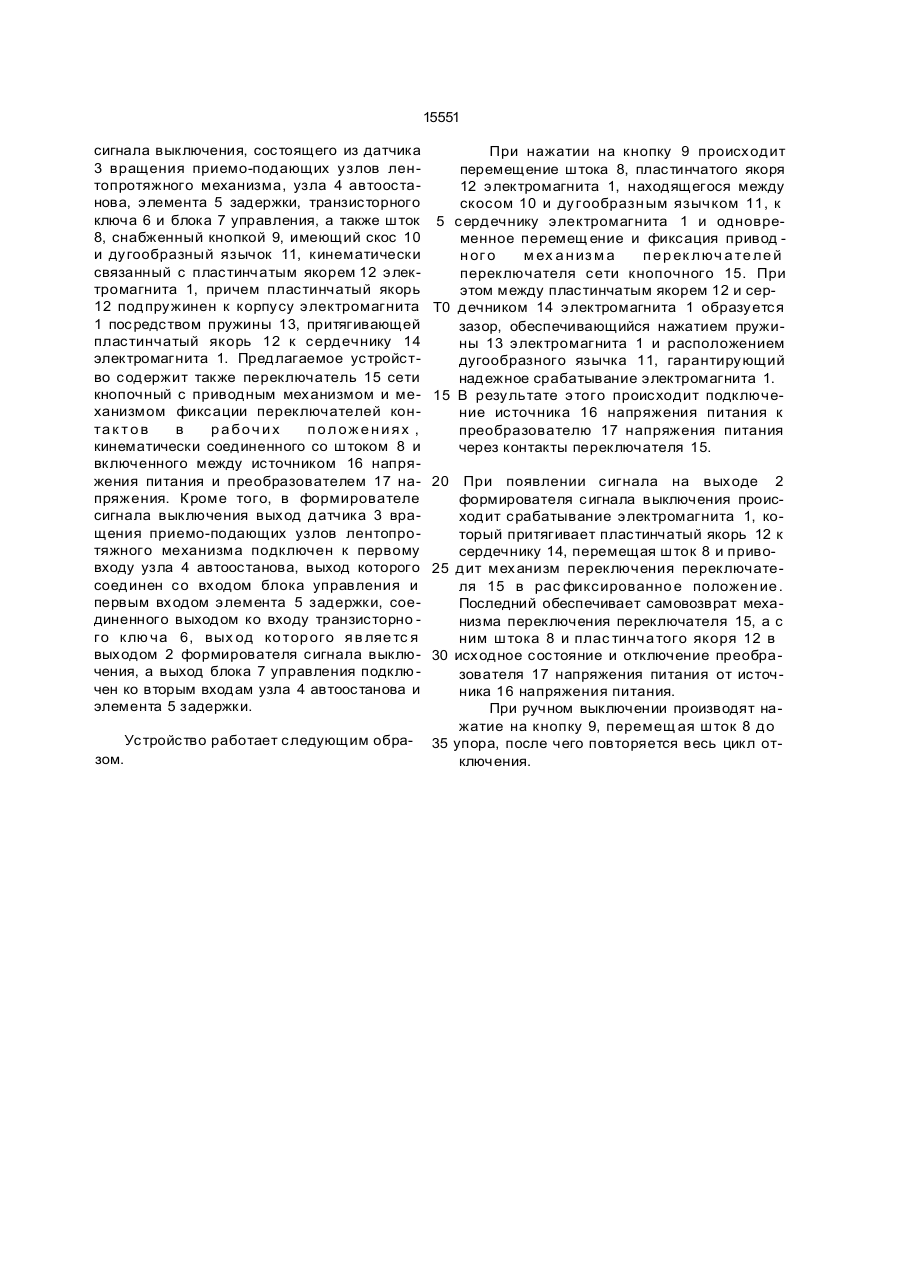

Устройство для выключения магнитофо на, содержащее электромагнит, подсоеди ненный к выходу формирователя сигнала выключения, шток, снабженный кнопкой, переключатель сети кнопочный, включенный между источником питания и преобразователем напряжения питания, кинематически соединенным со штоком, о тли ч а ю щ е е с я тем, что якорь электромагнита выполнен пластинчатым и подпружинен, расположен перпендикулярно оси штока и кинематически связан с последним, причем пластинчатый якорь имеет возможность вращения в плоскости движения штока, между скосом и дугообразным язычком, имеющимся на штоке, при этом переключатель кнопочный сети имеет приводной механизм и механизм фиксации переключателей в рабочих положениях. Изобретение относится к области накопления информации, а именно к устройствам для выключения магнитофонов. Известно устройство, содержащее электромагнит, подсоединенный к выходу формирователя сигнала выключения, пластинчатый шток, подпружиненный к кронштейну и снабженный кнопкой и нажимным элементом, кинематически соединенным с кнопкой выключателя, штырь, подпружиненный рычаг [1]. Недостатком этого устройства является сложность его конструкции, обусловленная использованием большого количества деталей и сложности их взаимодействия. Целью настоящего изобретения является повышение надежности и упрощение конструкции. Поставленная цель достигается тем, что в устройство выключения магнитофона, со держащее электромагнит, подсоединенный к выходу формирователя сигнала выключения, шток, снабженный кнопкой, введен переключатель сети кнопочный с приводным механизмом и механизмом фиксации переключателей в рабочих положениях, включенный между источником питания и преобразователем напряжения питания и кинематически связанный со штоком, подпружиненный пластинчатый якорь электромагнита, расположенный перпендикулярно оси штока и кинематически связанный с последним, с возможностью поворота пластинчатого якоря в плоскости движения штока, между скосом и дугообразным язычком, имеющимся на штоке. На чертеже показано устройство для выключения магнитофона. Устройство содержит электромагнит 1, подсоединенный к выходу 2 формирователя (21)4874837/SU (22)16.10.90 (24) 30.06.97 (46) 30.06.97. Бюл. Ns З (56) Авторское свидетельство СССР № 960934, кл. G 11 В 15/02, 1982. (72) Дикін Вячеслав Миколайович, Меламед Сергій Борисович, Молчанова Людмила Семенівна (73) Харківський державний приладо будівний завод ім. Т.Г. Шевченка (UA) ел ел ел о 15551 сигнала выключения, состоящего из датчика 3 вращения приемо-подающих узлов лентопротяжного механизма, узла 4 автоостанова, элемента 5 задержки, транзисторного ключа 6 и блока 7 управления, а также шток 8, снабженный кнопкой 9, имеющий скос 10 и дугообразный язычок 11, кинематически связанный с пластинчатым якорем 12 электромагнита 1, причем пластинчатый якорь 12 подпружинен к корпусу электромагнита 1 пос редством пружины 13, притягивающей пластинчатый якорь 12 к сердечнику 14 электромагнита 1. Предлагаемое устройство содержит также переключатель 15 сети кнопочный с приводным механизмом и механизмом фиксации переключателей конта к т о в в р а бо ч и х положениях , кинематически соединенного со штоком 8 и включенного между источником 16 напряжения питания и преобразователем 17 напряжения. Кроме того, в формирователе сигнала выключения выход датчика 3 вращения приемо-подающих узлов лентопротяжного механизма подключен к первому входу узла 4 автоостанова, выход которого соединен со входом блока управления и первым входом элемента 5 задержки, соединенного выходом ко входу транзисторно го клю ча 6, вых од ко тор ого я в ляе тс я выходом 2 формирователя сигнала выключения, а выход блока 7 управления подклю чен ко вторым входам узла 4 автоостанова и элемента 5 задержки. Устройство работает следующим образом. При нажатии на кнопку 9 происходит перемещение штока 8, пластинчатого якоря 12 электромагнита 1, находящегося между скосом 10 и дугообразн ым язычком 11, к 5 сердечнику электромагнита 1 и одновременное перемещ ение и фиксация привод н ог о м ех а н из м а п е р ек люч а те ле й переключателя сети кнопочного 15. При этом между пластинчатым якорем 12 и серТ0 дечником 14 электромагнита 1 образуется зазор, обеспечивающийся нажатием пружины 13 электромагнита 1 и расположением дугообразного язычка 11, гарантирующий надежное срабатывание электромагнита 1. 15 В результате этого происходит подключение источника 16 напряжения питания к преобразователю 17 напряжения питания через контакты переключателя 15. 20 При появлении сигнала на выходе 2 формирователя сигнала выключения происходит срабатывание электромагнита 1, который притягивает пластинчатый якорь 12 к сердечнику 14, перемещая шток 8 и приво25 дит механизм переключения переключателя 15 в рас фиксированно е положен ие. Последний обеспечивает самовозврат механизма переключения переключателя 15, а с ним штока 8 и плас тинча того якоря 12 в 30 исходное состояние и отключение преобразователя 17 напряжения питания от источника 16 напряжения питания. При ручном выключении производят нажатие на кнопку 9, перемещ ая шток 8 до 35 упора, после чего повторяется весь цикл отключения. 15551 /7 4-f 3 іб 5 \ У -£ , t) 8 Упорядник Замовлення 4189 Техред М.Моргентал Коректор Л. Лукач Тираж Підписне Державне патен тне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
