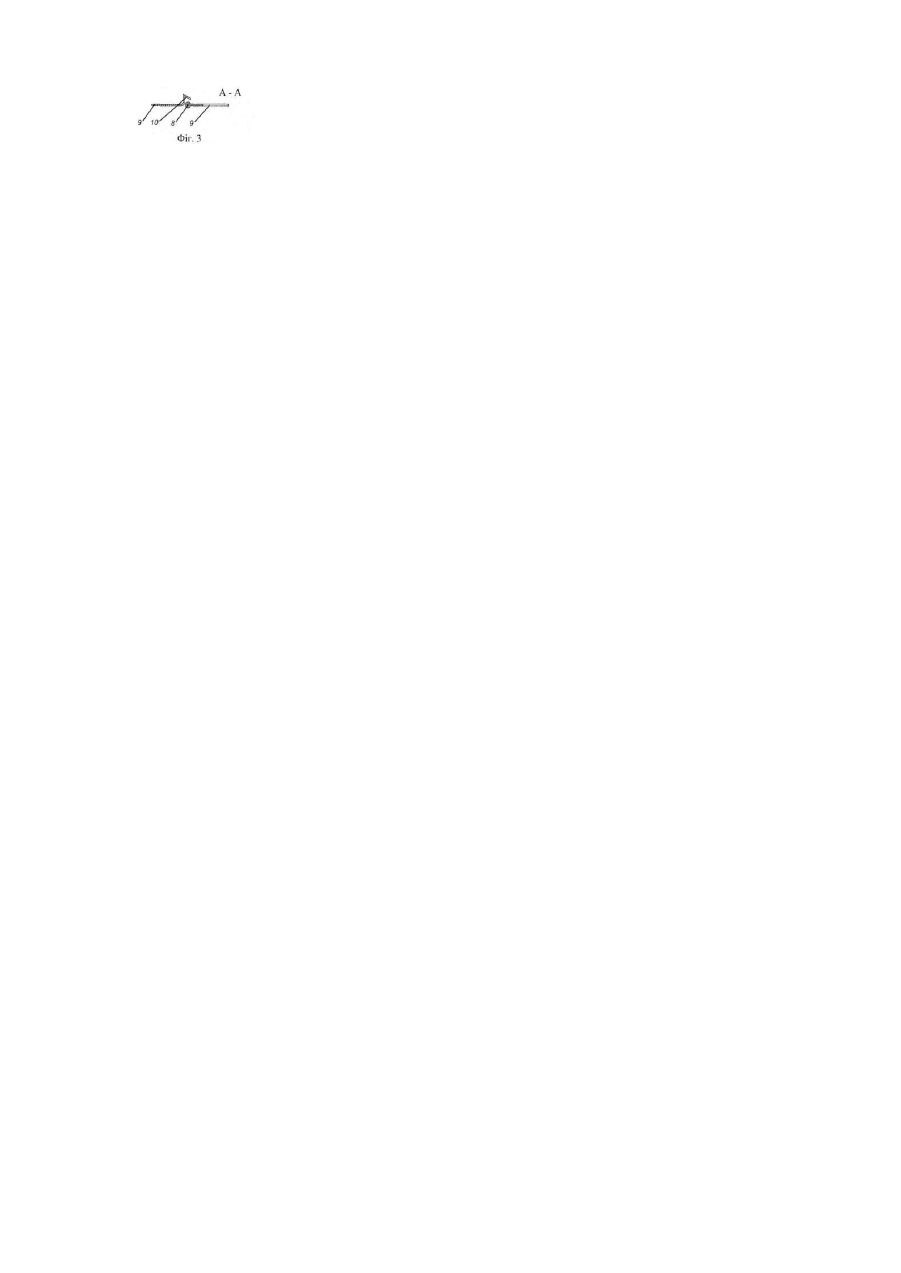

Відцентровий робочий орган для розкидання сипких матеріалів

Винахід відноситься до сільськогосподарського машинобудування - конструкцій машин для поверхневого внесення твердих мінеральних добрив, вапна та інших сипучи х речовин на грун т способом розкидання. Відомий розкидач мінеральних добрив, що має набір обертаючихся дисків з лопатками, при цьому усі диски, крім нижнього виконані конусними і установлені вершиною вниз, а кут конусності дисків зменшується в міру віддалення від нижнього диска (SU №902683 A3, 07.02.82. Бюл.№5). Відомий також відцентровий робочий орган для розсіву сипких матеріалів, що має сегментний диск, сегменти якого шарнірно прикріплені до маточини та підпружинеиі відносно неї в площині обертання диска. За допомогою відбивача, установленого на корпусі, сегменти під час обертання маточини зупиняються, а потім під дією пружини обертаються з прискоренням (SU №1625388 А1, 07.02.91. Бюл.№5). Недоліком цієї конструкції є підвищена енергомісткість, оскільки багато енергії витрачається на зупинку сегментів, а також неможливість істотного збільшення робочої ширини захвату, оскільки зміна кутової швидкості відбувається в межах, що не перевищують швидкість обертання маточини. Винаходом ставиться завдання підвищення рівномірності внесення сипучих матеріалів на оброблюваній поверхні при одночасному збільшенні робочої ширини захвату та надання можливості переналадки в залежності від властивостей матеріалу, що підлягає розкиданню. Відцентровий робочий орган для розкидання сипких матеріалів, що має вал з маточиною, установлений на рамі розкидача, сегментний диск, сегменти якого установлені шарнірно на осях прикріплених до маточини, згідно винаходу сегменти в зоні завантаження матеріалу утримується пружинами та упорами у горизонтальному положенні, а в зоні сходження матеріалу, за допомогою напрямної, положення якої відносно рами можна змінювати, мають можливість обертового руху у вертикальній площині. На Фіг.1 схематично зображено вигляд збоку одного із варіантів робочого органу відцентрового розкидача; на Фіг.2 - вигляд робочого органу зверху; на Фіг.3 - переріз на Фіг.2. Робочий орган відцентрового розкидача мінеральних добрив по Фіг.1-3 складається з вала 2, установленого в підшипниках закріплених на корпусі 1, маточини 3 з прикріпленими до неї осями 8 та кронштейнами 4 з упорами 7. На осях 8 установлені сегменти 10 з лопатками 9 та роликами 6. В зоні завантаження сегменти 10 у горизонтальному положенні прижимаються пружинами 5 до упорів 7. У зоні сходження матеріалу з лопаток установлена нерухома напрямна 11, на яку находять ролики 6 повертаючи сегменти 10 у вертикальній площині. Висота та місце установки напрямної по куту повороту сегментів у горизонтальній площині може змінюватись. Робочий орган працює таким чином. Під час подачі матеріалу на сегменти та початку його сходження з лопаток процес відбувається так же, як на звичайному відцентровому робочому органі. Потім після находження ролика 6 на напрямну 11 сегмент повертається у вертикальній площині відносно осі 8. При цьому швидкість сходження Va збільшується, оскільки на матеріал починає діяти додаткова відцентрова сила обумовлена додатковим обертанням у вертикальній площині. Збільшення робочої ширини захвату забезпечується двома факторами - збільшення швидкості Va сходження матеріалу з лопаток і збільшенням кута сходження матеріалу у вертикальній площині. Підвищення рівномірності розподілу матеріалу на поверхні внесення забезпечується поступовим зростанням дальності польоту частинок матеріалу у результаті поступового зростання швидкості Va та кута сходження у вертикальній площині. Зміною положення напрямної 11 підбирається режим роботи в залежності від властивостей матеріалу.
