Грунтотропний бобинець
Номер патенту: 72361
Опубліковано: 15.02.2005
Автори: Кулінич Дмитро Олександрович, Кулінич Олександр Олександрович
Формула / Реферат

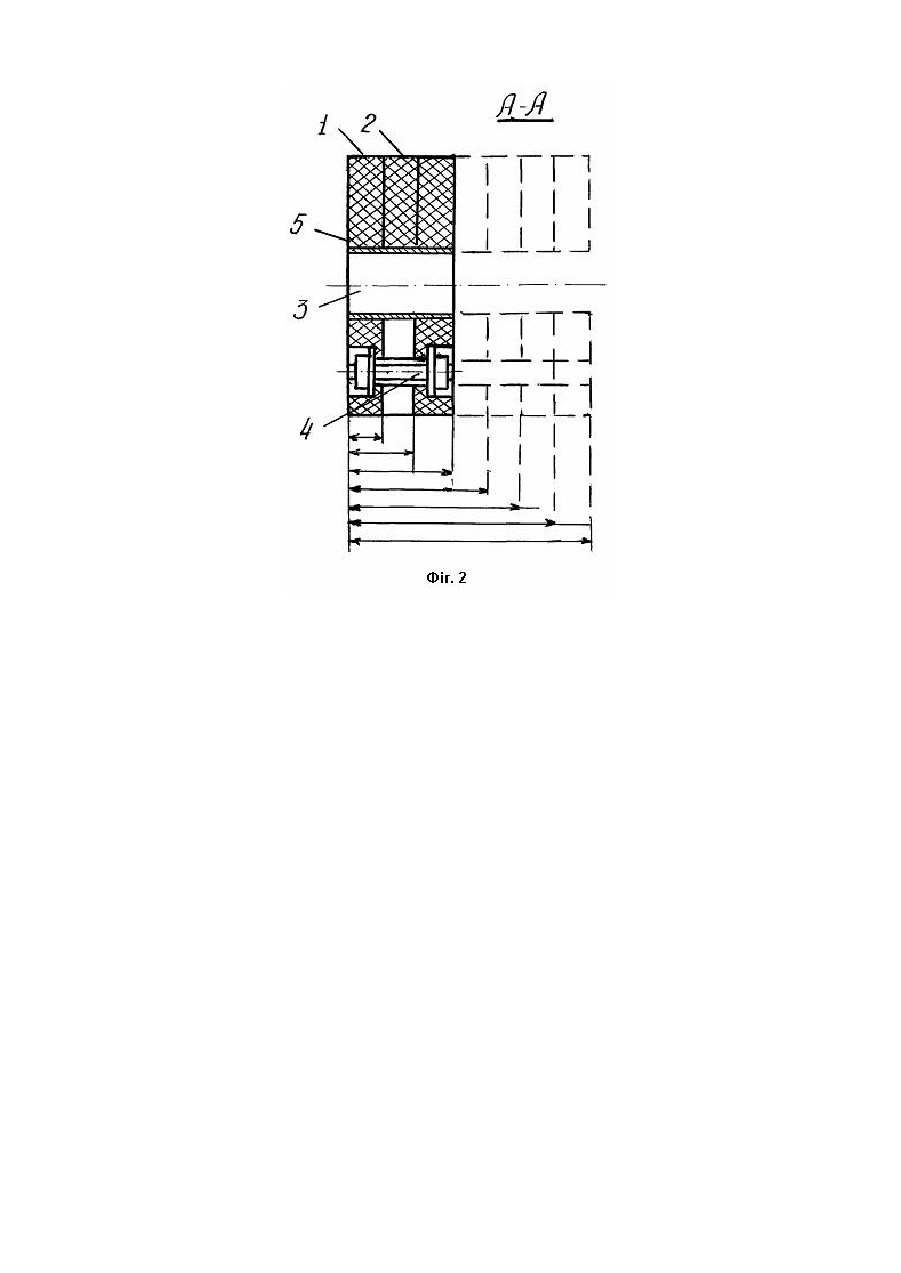

1. Грунтотропний бобинець, що утворений гумовими дисками, виконаними з центральним отвором та з'єднаними між собою скріплювальними елементами, який відрізняється тим, що диски виготовляють з гуми, армованої поліамідними нитками.
2. Грунтотропний бобинець за п. 1, який відрізняється тим, що диски виготовляють з утилізованих шин великовантажних транспортувальних автомобілів.
Текст
Винахід відноситься до рибопромислового обладнання і може бути використанний для оснащення нижніх підборів донних тралів. Відомий бобинець (патент Норвегії №131440 кл. А01К73/032 1975р.), тіло якого створено дисками з центральним отвором, з'єднаними міцно між собою та виготовленими з пластмаси. Недоліком відомої конструкції бобинця є те, що він в наслідок експлуатації при низьких температурах різко втрачає еластичність, охр упчується, має недостатній термін існування. Найбільш близьким рішенням технічним, взятим за прототип, являється грунтотропний бобинець, утворений гумовими дисками, виконаними з центральним отвором та з’єднаними між собою скреплювальними елементами. (Патент Російської Федерації №2031576 22.11.95р. А01К73/053). Недоліком прототипу є недостатній термін експлуатації бобинця за рахунок швидкого зношування гумових дисків та дороговизна матеріалу, з якого вони виготовляються. Завдання винаходу: збільшити термін експлуатації грунтотропного бобинця та знизити вартість матеріалу, з якого виготовляють диски. Зазначена задача вирішується тим, що диски грунтотропного бобинця виготовляються з гуми армованої поліамідними нитками. Диски грунтотропного бобинця виготовляються з боковин утилізованих шин великовантажних транспортувальних автомобілів. Винахід пояснюється кресленням, на якому на Фіг.1 зображений диск запропонованого бобинця, загальний вигляд. На Фіг.2 - те саме, поперечний розріз. Грунтотропний бобинець складається з тіла 1, створеного з дисків 2, виконаних з гуми, армованої поліамічними нитками. Диски мають центральні отвори 3 і з’єднані між собою скріплювальними елементами 4, створених шпильками, зафіксованими шайбами й гайками. Тіло бобинця закріплено на втулкі 5 для пропуску троса або канату, забеспечуючого зв’язок бобинця або набору бобинці з тралом. При тралувані грунтотропний бобинець працює так: коли трал буксується по дну, бобинець перекочується по грунту, обертаючись навколо грунтотранспортного тросу або канату. Форма тіла бобинця, з урахуванням питомої ваги матеріалу, з якого він виготовлений, забеспечує мінімальний тиск на грунт і дозволяє знизити руйнування бентосу. Від деформування тиском бобинець захищається пружньоеластичними якостями матеріалу, з якого виготовляються диски. Виключно технологічна конструкція запропонованого грунтотропного бобинця дозволяє налагодити виготовлення дисків з боковин утилізованих шин великовантажних транспортувальних автомобілів.
ДивитисяДодаткова інформація
Назва патенту англійськоюSoil-tropic bobbin
Назва патенту російськоюПочвотропный бобинец
МПК / Мітки
МПК: A01K 73/00
Мітки: грунтотропний, бобинець
