Дисковий копач
Номер патенту: 31677
Опубліковано: 15.12.2000
Автори: Маланчин Анатолій Миколайович, Мартиненко Володимир Якимович, Летняк Григорій Федорович, Безпальок Андрій Петрович, Павлов Ярослав Антонович
Текст

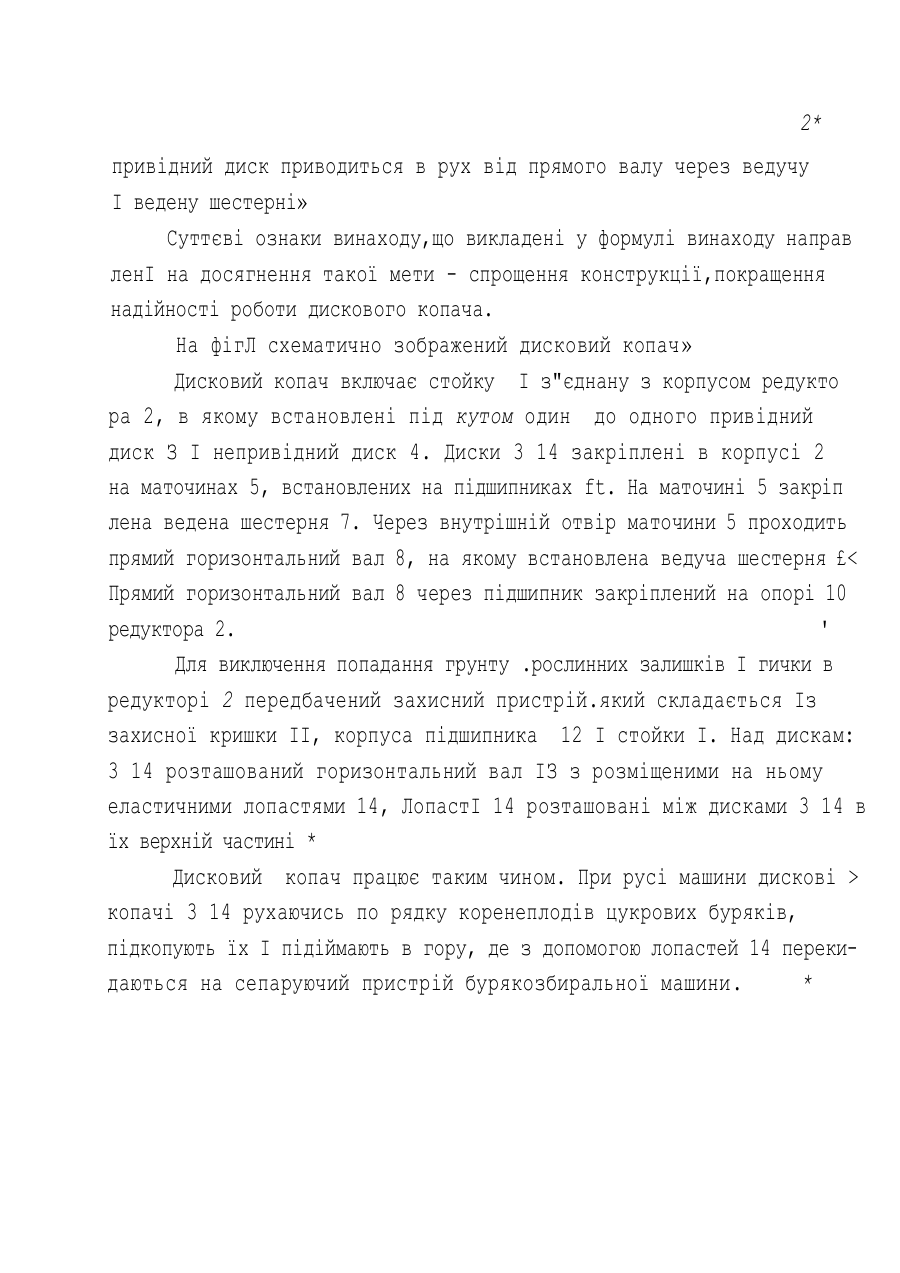

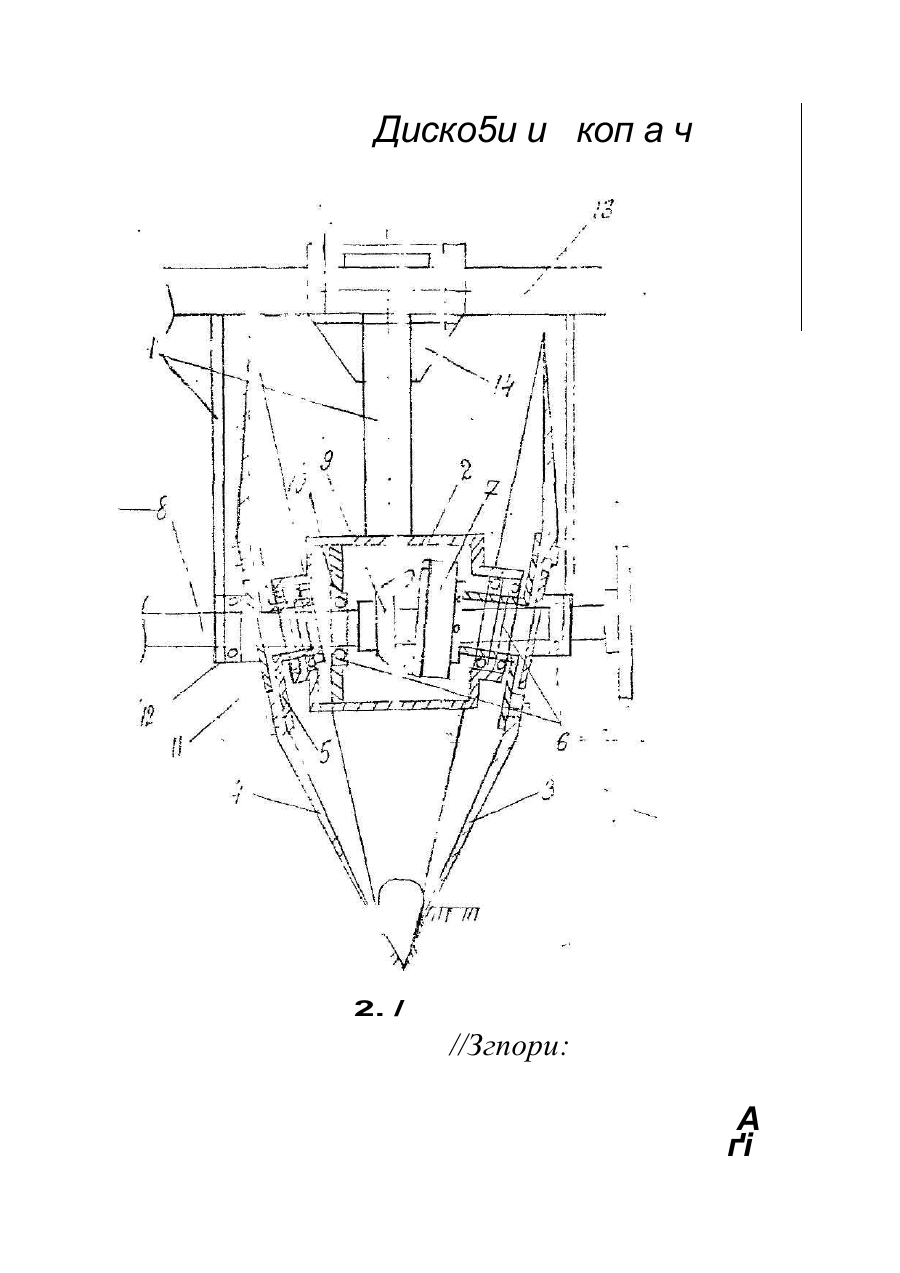

АОІД 25/04 Дисковий копач. Винахід відноситься до сільськогосподарського машинобудування, а ааме до машин для збирання цукрових буряків, t Відомий дисковий копач (а.с. CPGP № I80S526 кл. АОІД 2 5/04, бюл.й I3fI993pJ, в якому на стойці.що несе встановлені під кутом один до одного привідний І непривідний диски, закріплені на кривої валу о Аналого Недоліком дискового копача є відносна складність І метало4 місткість конструкції,яка є наслідком використання кривих валів для закріплення ДИСКІВ. ВІДОМИЙ також привід привідних дисків ( Інструкція по експлуатації коренезбиральної машини КС-6Б, кінематична схема трансмісії додається,додаток Jfc І), який містить центральний роздаточний редуктор, редуктора привода дисків копача. Редуктора з"еднанІ між собою карданними валами. Привідні І непривідні диски встановлені на кривюс валах, як показано на схемі, додаток І# Недоліком дискового копача є відносна складність І металомісткість конструкції, яка є наслідком використання кривих валів для закріплення дисків, В основу винаходу поставлена задача вдосконалення конструкції дискового копача» в якому спрощується конструкція привіду привід го І непривідного дисків, що забезпечує надійність роботи ДИСКОВОГО копача, зменшується його вартість І металоемкість • Поставлена задача досягається за рахунок того, що в дискової копачі, що складається Із стойки, на якій встановлені під кутом один до одного привідний І непривідний диски, згідно винаходу вводит ься те,що привідний І непривідний диски встановлені на горизонтальному прямому валу, який проходить через їх центри, причому 2* привідний диск приводиться в рух від прямого валу через ведучу І ведену шестерні» Суттєві ознаки винаходу,що викладені у формулі винаходу направ ленІ на досягнення такої мети - спрощення конструкції,покращення надійності роботи дискового копача. На фігЛ схематично зображений дисковий копач» Дисковий копач включає стойку І з"єднану з корпусом редукто ра 2, в якому встановлені під кутом один до одного привідний диск З І непривідний диск 4. Диски 3 14 закріплені в корпусі 2 на маточинах 5, встановлених на підшипниках ft. На маточині 5 закріп лена ведена шестерня 7. Через внутрішній отвір маточини 5 проходить прямий горизонтальний вал 8, на якому встановлена ведуча шестерня £ копачі 3 14 рухаючись по рядку коренеплодів цукрових буряків, підкопують їх І підіймають в гору, де з допомогою лопастей 14 перекидаються на сепаруючий пристрій бурякозбиральної машини. * Диско5и и коп а ч 2. / //Згпори: А ґі
ДивитисяДодаткова інформація
Назва патенту англійськоюDisk digger
Автори англійськоюLetniak Hryhorii Feodorovych, Martynenko Volodymyr Yakymovych, Malanchyn Anatolii Mykolaiovych, Bezpaliok Andrii Petrovych, Pavlov Yaroslav Antonovych
Назва патенту російськоюДисковый копач
Автори російськоюЛетняк Григорий Федорович, Мартыненко Владимир Акимович, Маланчин Анатолий Николаевич, Безпалёк Андрей Петрович, Павлов Ярослав Антонович
