Грунтообробний агрегат

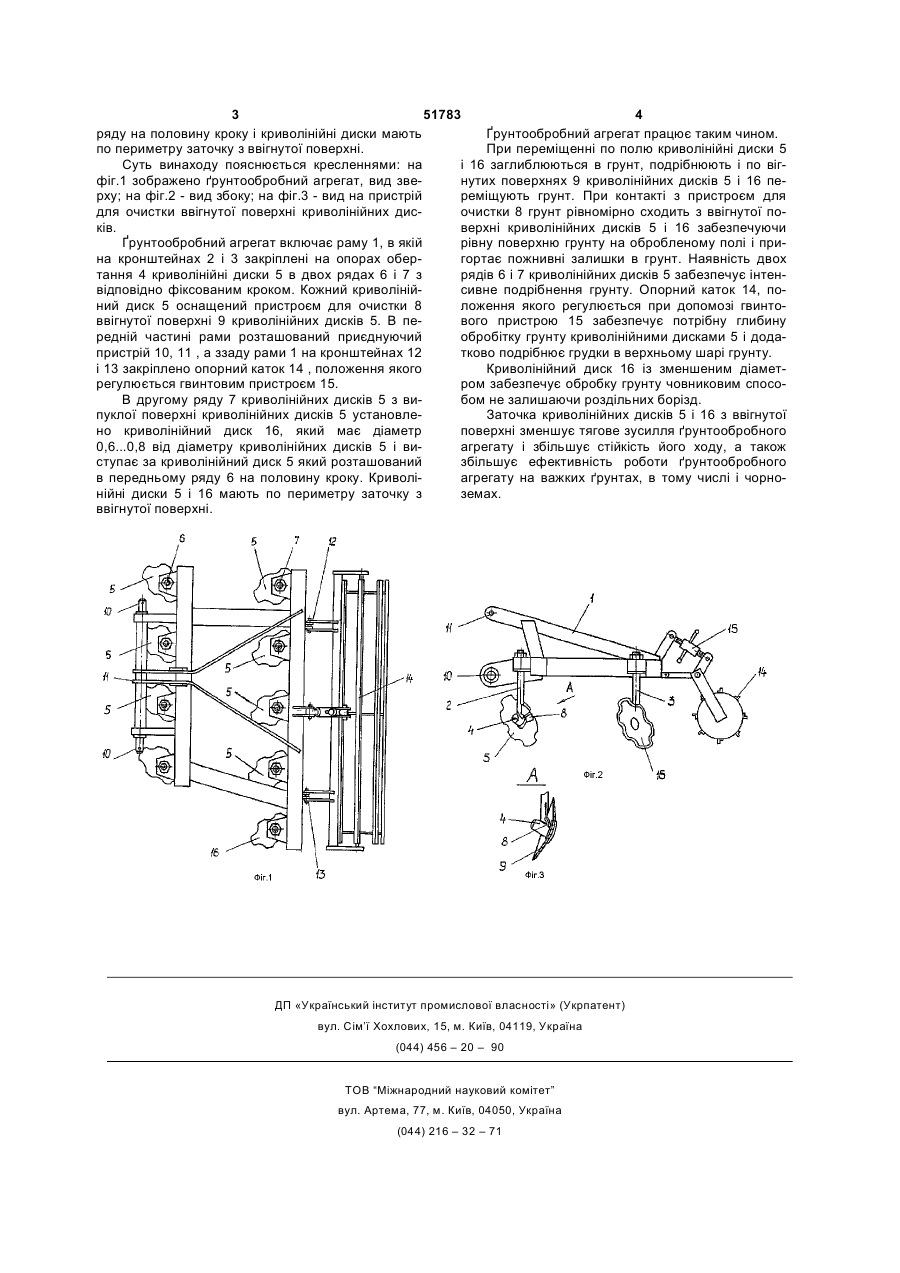

1. Ґрунтообробний агрегат, який містить раму, на якій на кронштейнах в опорах обертання закріплені в два ряди криволінійні диски з відповідно фіксованим кроком і з ухилом до вертикалі, спереду рами розташований приєднувальний пристрій, а з протилежного боку рами розташований опор 3 51783 4 ряду на половину кроку і криволінійні диски мають Ґрунтообробний агрегат працює таким чином. по периметру заточку з ввігнутої поверхні. При переміщенні по полю криволінійні диски 5 Суть винаходу пояснюється кресленнями: на і 16 заглиблюються в грунт, подрібнюють і по вігфіг.1 зображено ґрунтообробний агрегат, вид звенутих поверхнях 9 криволінійних дисків 5 і 16 перху; на фіг.2 - вид збоку; на фіг.3 - вид на пристрій реміщують грунт. При контакті з пристроєм для для очистки ввігнутої поверхні криволінійних дисочистки 8 грунт рівномірно сходить з ввігнутої поків. верхні криволінійних дисків 5 і 16 забезпечуючи Ґрунтообробний агрегат включає раму 1, в якій рівну поверхню грунту на обробленому полі і прина кронштейнах 2 і 3 закріплені на опорах обергортає пожнивні залишки в грунт. Наявність двох тання 4 криволінійні диски 5 в двох рядах 6 і 7 з рядів 6 і 7 криволінійних дисків 5 забезпечує інтенвідповідно фіксованим кроком. Кожний криволінійсивне подрібнення грунту. Опорний каток 14, поний диск 5 оснащений пристроєм для очистки 8 ложення якого регулюється при допомозі гвинтоввігнутої поверхні 9 криволінійних дисків 5. В певого пристрою 15 забезпечує потрібну глибину редній частині рами розташований приєднуючий обробітку грунту криволінійними дисками 5 і додапристрій 10, 11 , а ззаду рами 1 на кронштейнах 12 тково подрібнює грудки в верхньому шарі грунту. і 13 закріплено опорний каток 14 , положення якого Криволінійний диск 16 із зменшеним діаметрегулюється гвинтовим пристроєм 15. ром забезпечує обробку грунту човниковим спосоВ другому ряду 7 криволінійних дисків 5 з вибом не залишаючи роздільних борізд. пуклої поверхні криволінійних дисків 5 установлеЗаточка криволінійних дисків 5 і 16 з ввігнутої но криволінійний диск 16, який має діаметр поверхні зменшує тягове зусилля ґрунтообробного 0,6...0,8 від діаметру криволінійних дисків 5 і виагрегату і збільшує стійкість його ходу, а також ступає за криволінійний диск 5 який розташований збільшує ефективність роботи ґрунтообробного в передньому ряду 6 на половину кроку. Криволіагрегату на важких ґрунтах, в тому числі і чорнонійні диски 5 і 16 мають по периметру заточку з земах. ввігнутої поверхні. ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науковий комітет” вул. Артема, 77, м. Київ, 04050, Україна (044) 216 – 32 – 71
