Пристрій запірний

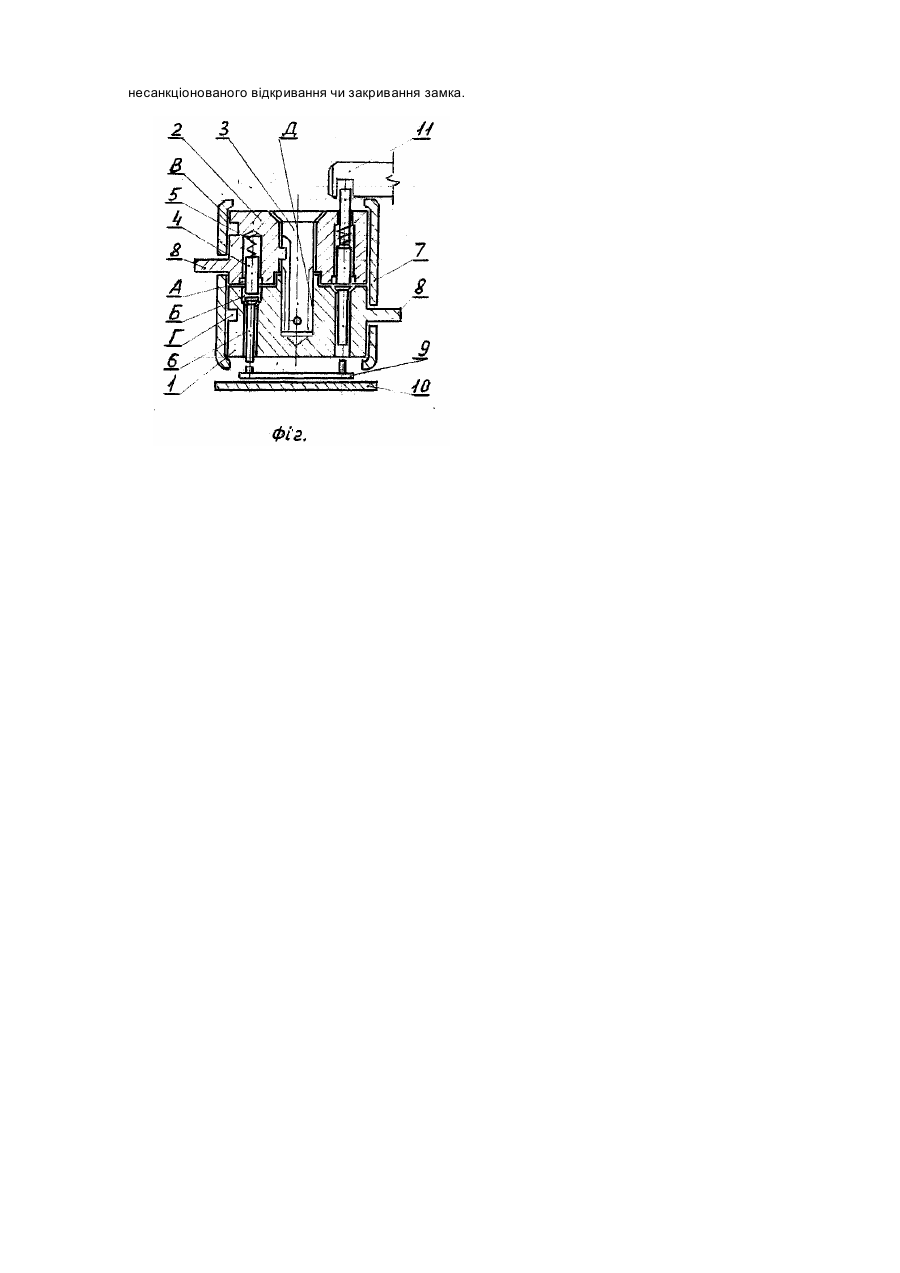

Винахід стосується галузі будівництва, а саме - виробництва замків різного призначення та конструкцій: навісних, врізних, накладних та інших . Відомий замикаючий механізм для замка ( див. АС №520794, Е 05 В 35/04, 05.03.77, бюл. № 9 СРСР), що складається з корпусу, в якому розташований поворотний барабан з розміщеними в ньому штовхачами, що взаємодіють з підпружиненими запірними штифтами, встановленими в корпусі механізму. Штовхачі виконані ступінчастими, зверненими більшою основою до запірних штифтів. Запірні штифти - гладкі циліндричні. Недоліком такого замикаючого механізму для замка є недостатня надійність. Відомий пристрій запірний (див. Патент України на винахід №49790, Е 05 В 35/08, 06.08.2002, бюл.№10, Україна), що містить блок штовхачів та блок штифтів запірних, що мають можливість переміщатися один відносно іншого, поводок, вісь, що з'єднує блоки з поводком. Характерним для пристрою запірного по патенту UA №49790 є ознаки: 1) відкритість лицьової поверхні блоку штовхачів; 2) наявність безступінчастої, циліндричної частини отворів для штифтів запірних; 3) наявність гладких безступінчастих суміжних поверхонь блоків штовхачів та штифтів запірних; 4) наявність гладкої лицьової поверхні блоку штовхачів; 5) наявність окремого поводка. Перша, друга, третя та четверта ознаки можуть спричинити зниження надійності пристрою запірного проти несанкціонованого відкривання чи закривання. П'ята ознака зумовлює збільшення трудомісткості, матеріаломісткості та габаритів пристрою запірного. Задачею пропонованого винаходу є усунення можливих недоліків та створення додаткових ступенів захисту проти порушення функцій пристрою запірного. Вказана задача вирішується тим, що в запропонованому пристрої запірному: 1) один з отворів для штифтів запірних виконаний наскрізним, а штифт, який знаходиться в цьому отворі, виконаний так, щоб верхній його кінець мав можливість виступати за межі верхньої площини блоку штифтів запірних при закритому положенні пристрою запірного, та опускатися до рівня цієї площини у відкритому положенні пристрою запірного, звільняючи при цьому робочий елемент (ригель) замка; 2) в блоках штифтів запірних чи штовхачів виконані виступи, виїмки, різьбові або фасонні поверхні, що виконують роль поводка; 3) блок штовхачів або блок штифтів запірних суміщений з робочим елементом (ригелем) замка; 4) отвори для штифтів запірних виконані ступінчастими, поверненими більшим діаметром до площини роз'єднання блоків, при цьому розміри ступені більшого діаметру є різними для декількох або усіх отворів; 5) суміжні поверхні блоків штовхачів та штифтів запірних виконані ступінчастими; 6) отвори на лицьовій поверхні блоку штовхачів захищені нерухомою заслінкою з можливістю просування ключа між нею та блоком штовхачів; 7) лицьова поверхня блоку штовхачів може бути виконана ступінчастою або рельєфною. На Фіг. зображений пропонований пристрій запірний, розріз. Пристрій запірний містить блок штовхачів 1, блок штифтів запірних 2, що мають можливість переміщатися один відносно іншого, та вісь З, що з'єднує блоки 1 та 2. В блоці штифтів запірних 2 виконані ступінчасті отвори А, в яких знаходяться штифти запірні 4 та пружини 5. Один з отворів А виконаний наскрізним. В блоці штовхачів 1 виконані ступінчасті отвори Б, в яких розміщені штовхачі 6. Блоки 1 та 2 при необхідності можуть бути вмонтовані в корпусі 7, В такому разі вісь 3 може бути відсутня. В блоках 1 та 2 можуть бути виконані виступи В, виїмки Г, фасонні чи різьбові поверхні Д, які виконують роль поводка. Блок штовхачів 1 або блок штифтів запірних 2 може бути суміщений з робочим елементом (ригелем) замка 8. Для відкривання пристрою запірного використовується ключ 9, робоча частина якого складається з певної кількості виступів та отворів різних розмірів, що можуть взаємодіяти з відповідними штовханами 6. При користуванні пристроєм запірним елементи ключа 9 розташовуються проти відповідних штовхачів 6, кінці яких можуть бути розміщені як на лицьовій поверхні блоку штовхачів 1, так і перед та поза нею. При переміщення ключа 9 його ступінчасті елементи діють на штовхачі 6, пересуваючи їх вздовж осі. У випадку, коли елементи ключа 9 відповідають коду пристрою запірного, штифти запірні 4 виходять із зачеплення з блоком штовхачів 1 та відбувається переміщення блоків 1 та 2 один відносно іншого. В залежності від конструкції пристрою запірного вказане переміщення може мати круговий або прямолінійний характер. При взаємному переміщенні блоків 1 та 2 штифт запірний 4, що знаходиться в наскрізному отворі блока 2, або виступи Б, виїмки Г, різьбові, фасонні поверхні Д, що розміщені в блоках і виконують роль поводка, взаємодіють з робочим елементом (ригелем) замка 11, звільняючи чи фіксуючи його в необхідному , закритому або відкритому положенні. У випадку суміщення робочого елемента (ригеля) замка 8 з блоком штовхачів 1 або блоком штифтів запірних 2 при взаємному переміщенні блоків 1 та 2 відбувається відкривання чи закривання замка. Заслінка 10, яка може бути закріплена до корпусу 7 або блоку штовхачів 1 пристрою запірного з можливістю просування ключа 9 між нею та блоком штовханів І, захищає штовхані 6 від прямої дії посторонних предметів. Ступінчаста або рельєфна лицьова поверхня блоку штовханів 1 дозволяє збільшити кількість варіантів ключів, підвищити надійність пристрою запірного. Пропонований пристрій запірний дозволяє підвищити надійність замка, створює додатковий захист проти несанкціонованого відкривання чи закривання замка.
