Балансний ключ та система балансних ключів
Формула / Реферат

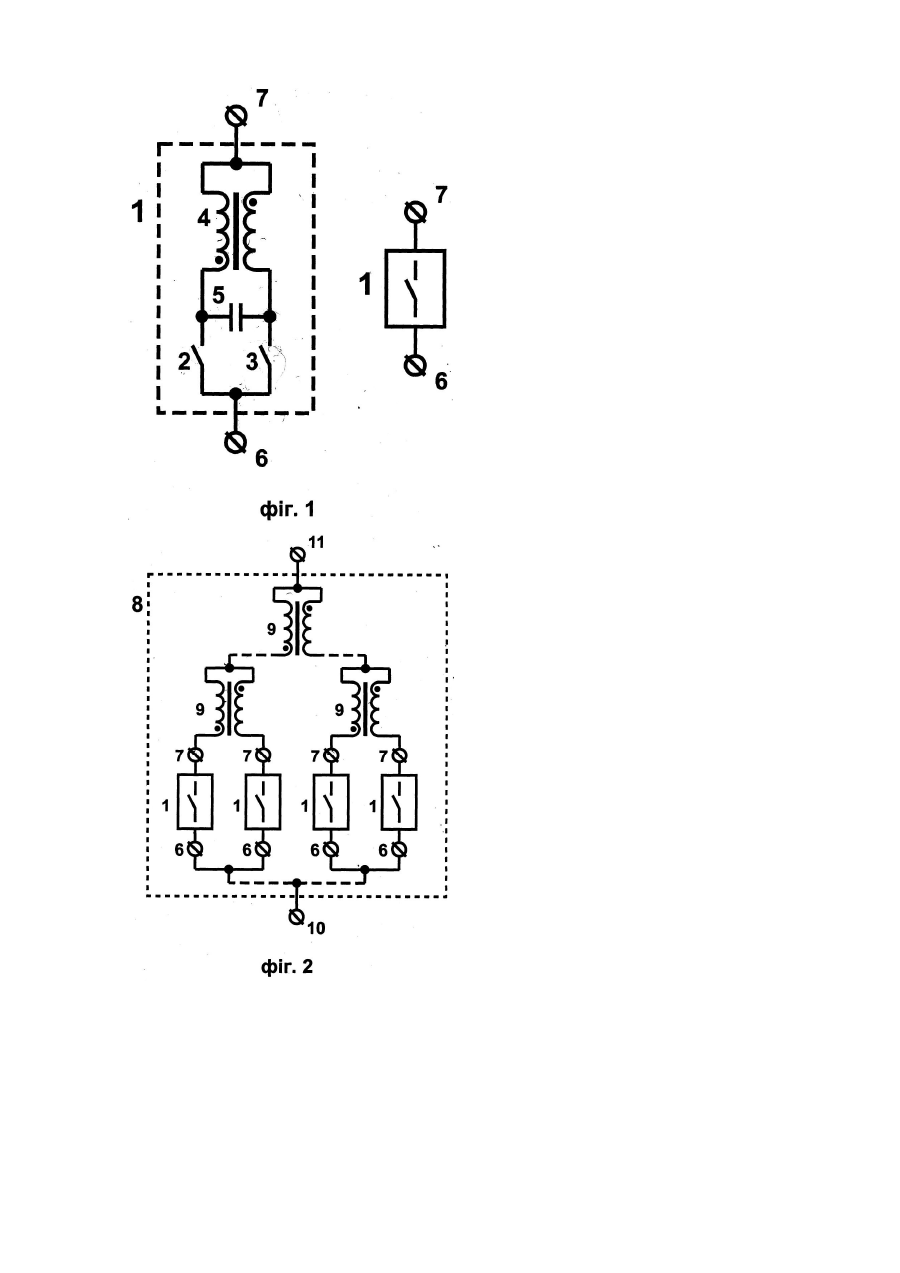

1. Балансний ключ (1), що має перший силовий ключ (2) та другий силовий ключ (3), автотрансформатор (4) і конденсатор (5), який відрізняється тим, що перший вивід першого силового ключа та перший вивід другого силового ключа з'єднані між собою у точці (6), яка є першим виводом балансного ключа, автотрансформатор (4) має дві послідовно з'єднані обмотки з однаковою кількістю витків, точка з'єднання обмоток є середньою точкою автотрансформатора, виводи обмоток автотрансформатора, що не з'єднані між собою, є крайніми виводами автотрансформатора, другі виводи першого силового ключа та другого силового ключа приєднані до крайніх виводів автотрансформатора, середня точка автотрансформатора з'єднана з точкою (7), яка є другим виводом балансного ключа, виводи конденсатора (5) приєднані до крайніх виводів автотрансформатора (4).
2. Система балансних ключів (8), що складається з балансних ключів (1) та симетричних автотрансформаторів (9), перші виводи (6) балансних ключів приєднуються до точки (10), яка є першим виводом системи балансних ключів, симетричні автотрансформатори (9) мають дві послідовно з'єднані обмотки з однаковою кількістю витків, точка з'єднання цих обмоток є середньою точкою симетричного автотрансформатора, виводи обмоток симетричного автотрансформатора, що не з'єднані між собою, є крайніми виводами симетричного автотрансформатора, середня точка одного з симетричних автотрансформаторів (9) приєднується до точки (11), яка є другим виводом системи балансних ключів, до крайніх виводів симетричних автотрансформаторів (9) приєднані другі виводи (7) балансних ключів (1) або середні точки інших симетричних автотрансформаторів (9).
Додаткова інформація
Назва патенту англійськоюBalanced switch and balanced switch unit
Назва патенту російськоюБалансный ключевой элемент и блок балансных ключевых элементов
МПК / Мітки
Мітки: ключ, ключів, балансних, система, балансний
