Транзисторний ключ

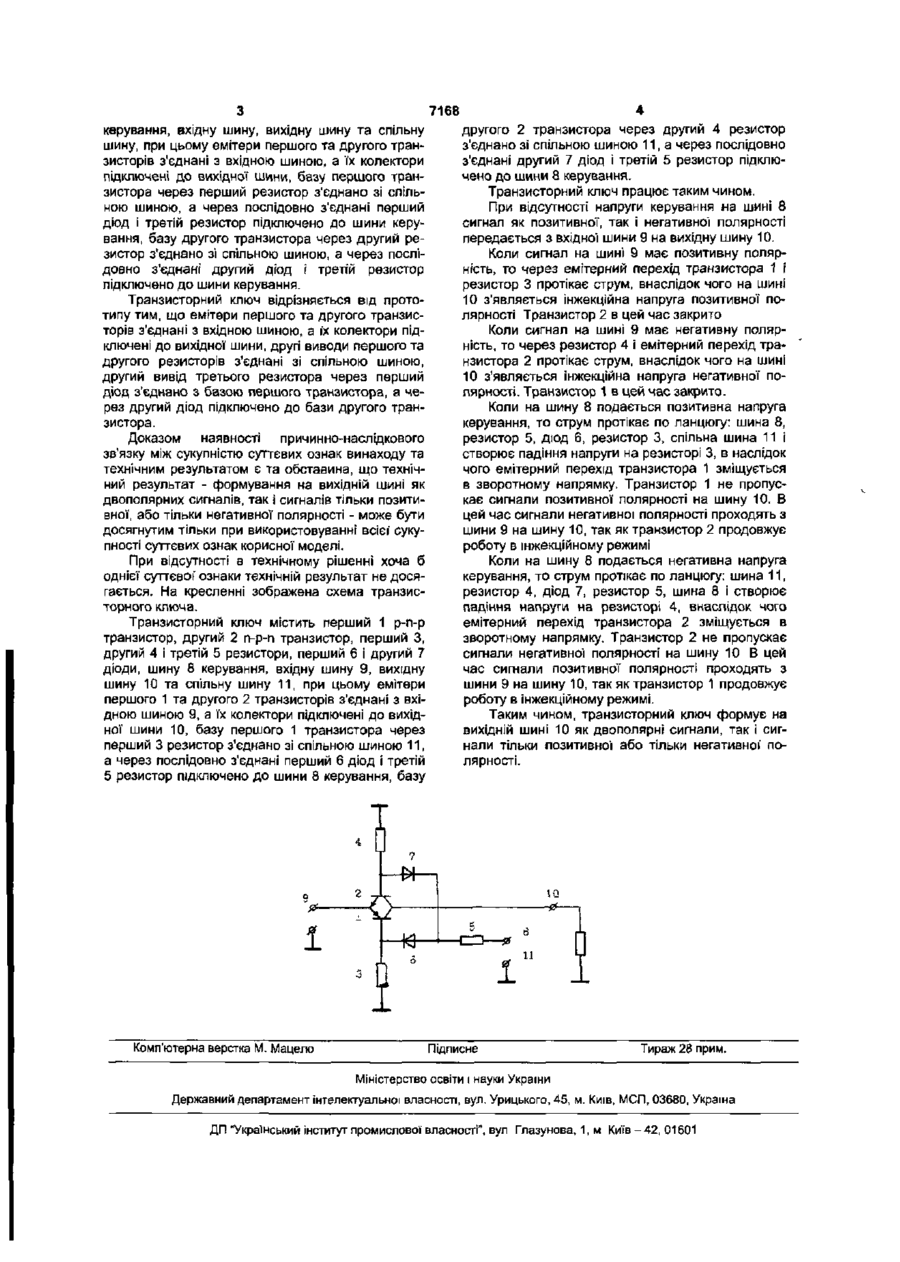

Транзисторний ключ, який містить перший р-пр транзистор, другий п-р-п транзистор, перший, другий і третій резистори, перший і другий діоди, шину керування, вхідну, вихідну та спільну шини, при цьому емітери першого та другого транзисторів з'єднані між собою, базу першого транзистора підключено до першого виводу першого резистора, базу другого транзистора підключено до першого виводу другого резистора, шина керування з'єднана з першим виводом третього резистора, який відрізняється тим, що емітери першого та другого транзисторів з'єднані з вхідною шиною, а їх колектори підключені до вихідної шини, другі виводи першого та другого резисторів з'єднані зі спільною шиною, другий вивід третього резистора через перший діод з'єднано з базою першого транзистора, а через другий діод підключено до бази другого транзистора. Корисна модель належить до імпульсної техніки та може використовуватись у приладах автоматики та вимірювальної техніки. Існує відомий пристрій [див. а. с СРСР № 337942, кл НОЗК 17/66], який містить вісім транзисторів, вісім резисторів, шину керування, шину першого джерела живлення, шину другого джерела живлення, вхідну, вихідну та спільну шини. Недолік цього пристрою - неможливість комутації' сигналів тільки позитивної або тільки негативної полярності. Найбільш близьким до передбачуваної корисної моделі є пристрій [див. а. с. СРСР № 822369, кл. НОЗК 17/66], який містить перший і другий р-п-р транзистори, третій п-р-п транзистор, п'ять резисторів, перший і другий діоди, шину керування, шину першого джерела живлення, шину другого джерела живлення, вхідну, вихідну та спільну шини, при цьому базу першого транзистора з'єднано з колектором другого транзистора, а через перший резистор підключено до шини першого джерела живлення, емітер другого транзистора підключено до шини другого джерела живлення, емітери першого та третього транзисторів з'єднані зі спільною шиною, колектори першого та третього транзисторів відповідно через перший і другий діоди підключені до вихідної шини, базу третього транзистора через другий резистор з'єднано з шиною керування, вхідна шина через третій резистор з'єднана з вихідною шиною, базу другого транзистора через четвертий резистор з'єднано з шиною першого джерела живлення, а через пятий резистор підключено до шини керування. Недолік цього пристрою - неможливість комутації сигналів тільки позитивної, або тільки негативної полярності. Ознаками прототипу, які збіжні зі суттєвими ознаками корисної моделі, яка заявляється, є: перший p-n-р транзистор, другий п-р-п транзистор, перший, другий і третій резистори, перший і другий діоди, шина керування, вхідна, вихідна та спільна шини, при цьому емітери першого та другого транзисторів з'єднані між собою, базу першого транзистора підключено до першого виводу першого резистора, базу другого транзистора підключено до першого виводу другого резистора, шина керування з'єднана з першим виводом третього резистора. Причиною, яка перешкоджає одержанню бажаного результату - можливості комутації сигналів тільки позитивної, або тільки негативної полярності - є відсутність відповідальних схемотехнічних рішень В основу корисної моделі поставлено задачу вдосконалення транзисторного ключа таким чином, щоб за допомогою відповідальних схемотехнічних рішень добитися формування на вихідній шині як двополярних сигналів, так і сигналів тільки позитивної або тільки негативної полярності. Поставлене завдання вирішується таким чином, що транзисторний ключ містить перший р-п-р транзистор, другий п-р-п транзистор, перший, другий і третій резистори, перший і другий діоди, шину 00 (О 7168 керування, вхідну шину, вихідну шину та спільну шину, при цьому емітери першого та другого транзисторів з'єднані з вхідною шиною, а їх колектори підключені до вихідної шини, базу першого транзистора через перший резистор з'єднано зі спільною шиною, а через послідовно з'єднані перший діод і третій резистор підключено до шини керування, базу другого транзистора через другий резистор з'єднано зі спільною шиною, а через послідовно з'єднані другий діод і третій резистор підключено до шини керування. Транзисторний ключ відрізняється від прототипу тим, що емітери першого та другого транзисторів з'єднані з вхідною шиною, а їх колектори підключені до вихідної шини, другі виводи першого та другого резисторів з'єднані зі спільною шиною, другий вивід третього резистора через перший діод з'єднано з базою першого транзистора, а через другий діод підключено до бази другого транзистора. Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак винаходу та технічним результатом є та обставина, що технічний результат - формування на вихідній шині як двополярних сигналів, так і сигналів тільки позитивної, або тільки негативної полярності - може бути досягнутим тільки при використовуванні всієї' сукупності суттєвих ознак корисної моделі. При відсутності в технічному рішенні хоча б однієї суттєвої ознаки технічній результат не досягається. На кресленні зображена схема транзисторного ключа. Транзисторний ключ містить перший 1 р-п-р транзистор, другий 2 п-p-n транзистор, перший З, другий 4 і третій 5 резистори, перший б і другий 7 діоди, шину 8 керування, вхідну шину 9, вихідну шину 10 та спільну шину 11, при цьому емітери першого 1 та другого 2 транзисторів з'єднані з вхідною шиною 9, а їх колектори підключені до вихідної шини 10, базу першого 1 транзистора через перший 3 резистор з'єднано зі спільною шиною 11, а через послідовно з'єднані перший 6 діод і третій 5 резистор підключено до шини 8 керування, базу Комп'ютерна верстка М. Мацело другого 2 транзистора через другий 4 резистор з'єднано зі спільною шиною 11, а через послідовно з'єднані другий 7 діод і третій 5 резистор підключено до шини 8 керування. Транзисторний ключ працює таким чином. При відсутності напруги керування на шині 8 сигнал як позитивної, так і негативної полярності передається з вхідної шини 9 на вихідну шину 10. Коли сигнал на шині 9 має позитивну полярність, то через емітерний перехід транзистора 1 і резистор 3 протікає струм, внаслідок чого на шині 10 з'являється інжекційна напруга позитивної полярності Транзистор 2 в цей час закрито Коли сигнал на шині 9 має негативну полярність, то через резистор 4 і емітерний перехід транзистора 2 протікає струм, внаслідок чого на шині 10 з'являється інжекційна напруга негативної полярності. Транзистор 1 в цей час закрито. Коли на шину 8 подається позитивна напруга керування, то струм протікає по ланцюгу: шина 8, резистор 5, діод 6, резистор 3, спільна шина 11 і створює падіння напруги на резисторі 3, в наслідок чого емітерний перехід транзистора 1 зміщується в зворотному напрямку. Транзистор 1 не пропускає сигнали позитивної полярності на шину 10. В цей час сигнали негативної полярності проходять з шини 9 на шину 10, так як транзистор 2 продовжує роботу в інжекційному режимі Коли на шину 8 подається негативна напруга керування, то струм протікає по ланцюгу: шина 11, резистор 4, діод 7, резистор 5, шина 8 і створює падіння напруги на резисторі 4, внаслідок чого емітерний перехід транзистора 2 зміщується в зворотному напрямку. Транзистор 2 не пропускає сигнали негативної полярності на шину 10 В цей час сигнали позитивної полярності проходять з шини 9 на шину 10, так як транзистор 1 продовжує роботу в інжекційному режимі. Таким чином, транзисторний ключ формує на вихідній шині 10 як двополярні сигнали, так і сигнали тільки позитивної або тільки негативної" полярності. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
