Гайка

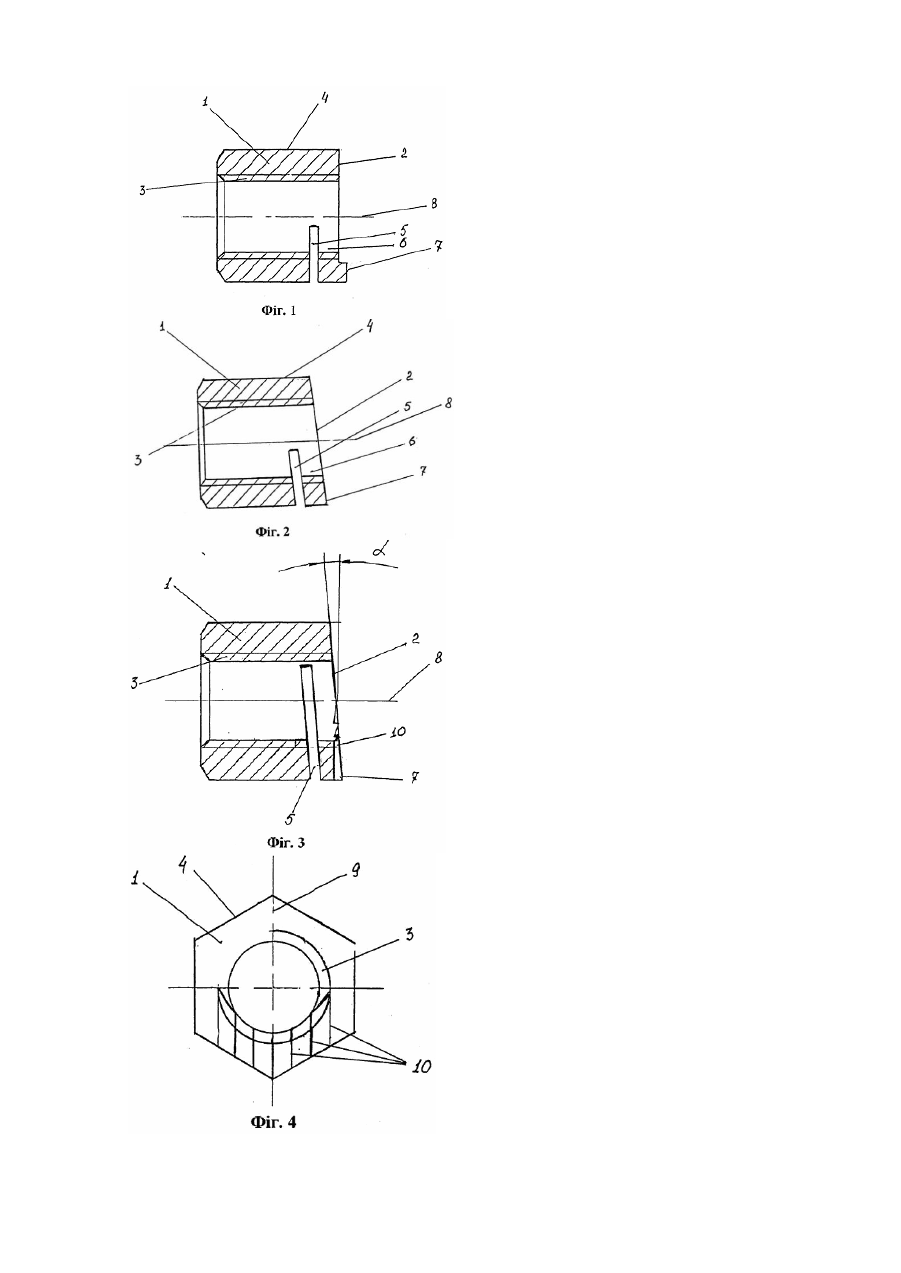

Винахід відноситься до галузі машинобудування, зокрема до метизних виробів, які використовуються в машинобудуванні, приладобудуванні, будівництві для кріплення елементів конструкції один до одного. Відома гайка [див. патент України №40711 по Кл. МПК: F16В37/08, опублікований в бюлетені №7/2001], що містить корпус з внутрішнім різьбленням і місцям під ключ, при цьому корпус виконаний у вигляді циліндричної пружини з дроту'або профілю, наприклад прямокутного або квадратного перерізу із протилежним направленню внутрішньої різі напрямком навивання витків, причому витки виконані у вигляді кілець з відгином кожного наступного на 30-60 градусів в місцях їх збігу. Така конструкція гайки оригінальна, але володіє високою вартістю виготовлення, внаслідок її конструктивної складності. При цьому, необхідне великий момент при закрученні на всьому проміжку закручення, що в свою чергу збільшує тр удомісткість виконання кріплення. Крім того, неможливе розбирання при заміні (наприклад, рейок залізничного шляху) внаслідок дифузії матеріалу гайки і болта, оскільки між гранями витків різьблення гайки і болта відсутні зазори, а самозатяжний ефект неможливий, так як гайку нагвинчують на болт з натягом і момент тертя в різьбленні не дає їй можливості забезпечувати самозатяжний ефект, навіть завдяки наявності зубців. Найбільш близьким аналогом є гайка [див. В.І.Анурьева, Справочник конструктора-машиностроителя. Том 1. издание 5-е, Μ. Машиностроение. 1979. стр.563], що містить корпус з робочим торцем, внутрішнім різьбленням і місцем під ключ, при цьому в корпусі виконаний проріз, що перетинає внутрішнє різьблення і створює дільницю, що деформується, та яка забезпечена додатковим різьбовим отвором для затискаючого гвинта. Конструкція такої гайки забезпечує надійність кріплення за рахунок запобігання саморозгвинчування шляхом затягнення дільниці гайки, що деформується затискаючим гвинтом, який розташований на протилежному торці робочому торцю гайки. Однак ця гайка також володіє високою трудомісткістю, а отже і високою вартістю виготовлення, оскільки вимагає виготовлення додаткового каналу з різьбленням і контргвинта. Задачею даного винаходу є створення такої гайки, яка забезпечила б ефект самоконтрення, тобто забезпечила б надійність конструктивного кріплення при значних періодичних ударних і вібраційний навантаженнях, наприклад рейка залізничного полотна, при зниженні вартості виготовлення гайки. Поставлену задачу вирішує гайка, що містить корпус з робочим торцем, внутрішнім різьбленням і місцем під ключ, при цьому в корпусі виконаний проріз, що перетинає частину різьблення і створює дільницю, що деформується, причому відрізняльною особливістю є те, що проріз виконаний в районі робочого торця гайки, площина якого забезпечена виступом, та може бути виконана з нахилом до осі різьблення гайки, при цьому виступ розташовано на робочому торці гайки в районі осі симетрії прорізу, крім того виступ може бути виконаний у ви гляді гострого кута і розташований паралельно осі симетрії прорізи або радіально. Заявлена гайка володіє новизною, оскільки на дату подачі заявки авторами не знайдено джерела, які порочили б новизну конструкції, що заявляється. Гайка, що заявляється, володіє винахідницьким кроком, оскільки конструктивне рішення гайки, не витікає з існуючого рівня метизної техніки. Гайка, що заявляється, володіє промисловою здатністю оскільки не містить технологічний операцій, які не застосовувалися б в галузі машинобудування. Суть гайки, що заявляється пояснюється прикладеними кресленнями, де схематично зображені на: Фіг.1 - поперечний розріз гайки; Фіг.2 - варіант виконання поперечного розрізу гайки; Фіг.3 - варіант виконання поперечного розрізу гайки; Фіг.4 - вигляд гайки зверху. Як показано на Фіг.1, гайка містить корпус 1 з робочим торцем 2, а також внутрішнім різьблення 3 і місцем 4 під ключ. При цьому, в корпусі 1, в районі робочого торця 2, виконаний проріз 5, що перетинає внутрішнє різьблення 3 і створює дільницю 6, що може бути деформоване. Робочий торець 2 гайки забезпечено виступом 7, або робочий торець 2 гайки може бути виконаний зі скосом до площини перпендикулярної осі 8 внутрішнього різьблення 3 (див. Фіг.2) так що утворює виступ 7. Максимально виступаючу частин у виступу 7 бажано розташовувати на робочому торці 2 гайки в районі осі 9 симетрії прорізу. Максимально виступаюча частина виступ у 7 робочого торця 2 для збільшення моменту тертя (див. Фіг.3) може бути виконана у вигляді гострих з убців 10. Причому, гострі зубці 10 можуть бути виконані паралельно осі 9 симетрії прорізу 5, або радіально осі 8 внутрішнього різьблення 3 (див. Фіг.4). Гайка, що заявляється працює таким чином. При закрученні гайки в кінці робочого ходу здійснюють затягнення. Оскільки робочий торець 2 виконаний зі скосом або забезпечений виступом 7, то спочатку починають взаємодіяти з опорною площиною деталі, що затискується, кутової виступ 7 скосу гайки або виступ 7, який розташований на робочому торці 2. При цьому сама гайка деформує робочий торець 2, вибираючи зазор між витками внутрішнього різьблення 3 і затискаючи витки різьблення болта, що збільшує момент тертя в різьбовому з'єднанні, чому і забезпечується самоконтрення гайки. При відкручуванні гайки відбувається відновлення деформованого робочого торця 2 до первинної геометрії гайки, що дозволяє неодноразово використати цю гайку.
