Формула / Реферат
1. Гайка, содержащая корпус с резьбой на внутренней поверхности, выполненный из свернутой в спираль полосы, опорный торец которой расположен перпендикулярно центральной оси гайки, а свободный торец выполнен в виде одного полного винтового захода с шагом, равным толщине полосы, отличающаяся тем, что витки спирали жестко соединены между собой по взаимообращенным боковым поверхностям.
2. Гайка по п.1, отличающая с я тем, что резьбовой участок витка спирали выполнен многозаходным.
Текст

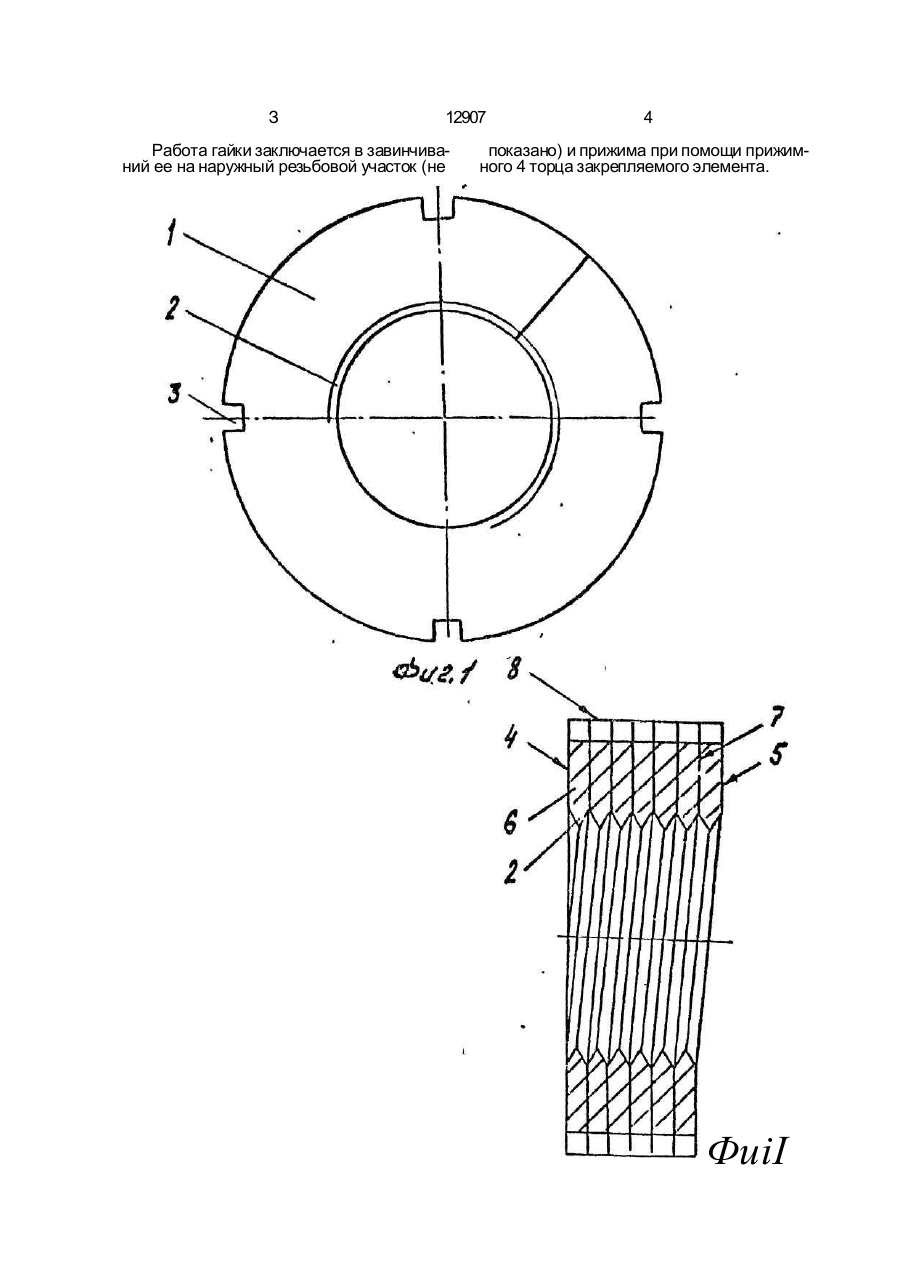

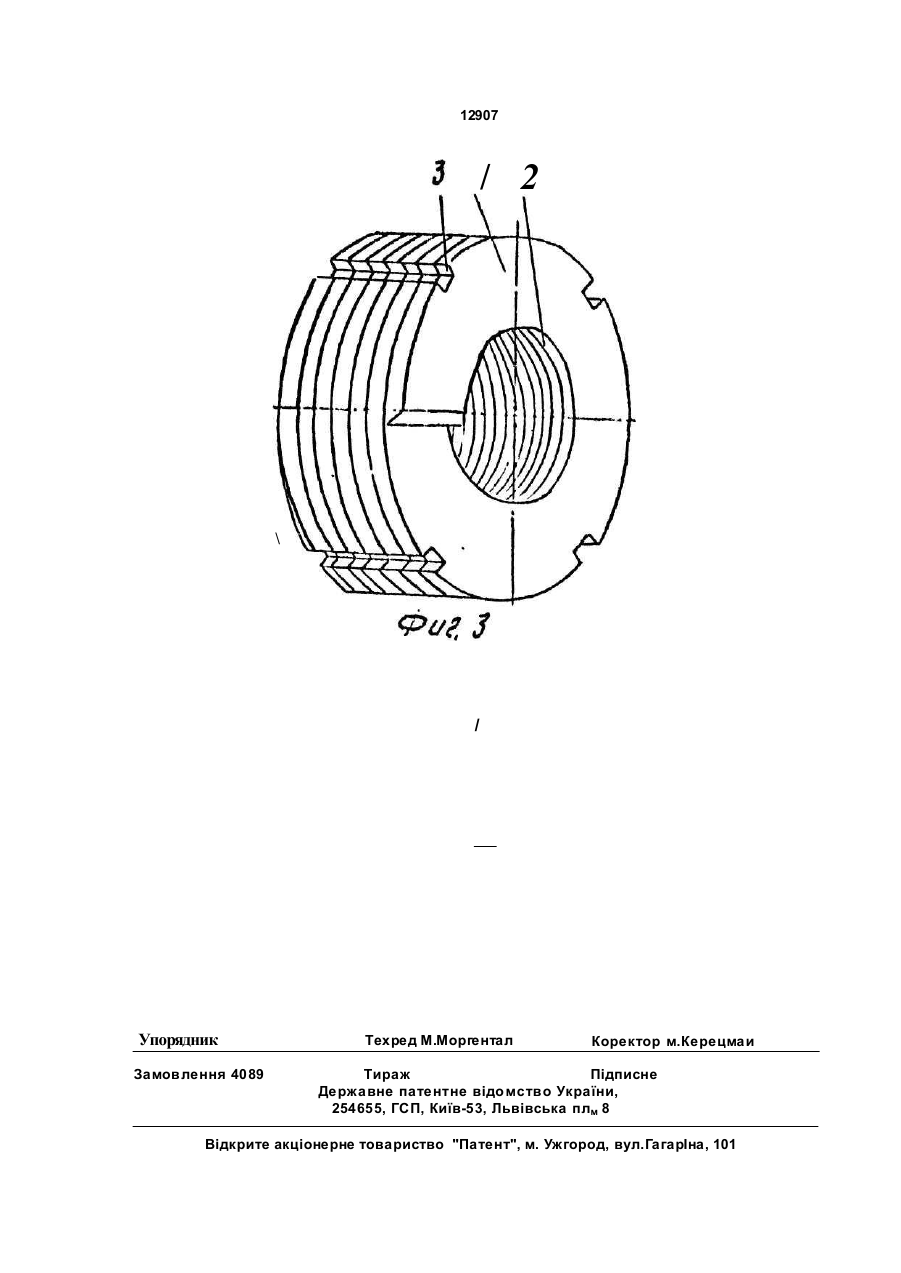

1. Гайка, содержащая корпус с резьбой на внутренней поверхности, выполненный из свернутой в спираль полосы, опорный торец которой расположен перпендикулярно центральной оси гайки, а свободный торец выполнен в виде одного полного винтового захода с шагом, равным толщине полосы, о т л и ч а ю щ а я с я тем, что витки спирали жестко соединены между собой по взаимообращенным боковым поверхностям. 2, Гайка лоп.1, о тли ча ющая с я тем, что резьбовой участок витка спирали выполнен многозаходным. С > Изобретение относится к области общего машиностроения, в частности к деталям машин. Известна гайка, содержащая корпус с резьбой на внутренней поверхности, выполненный из свернутой в спираль полосы, опорный торец которой расположен перпендикулярно центральной оси гайки, а свободный торец выполнен в виде одного полного винтового захода (патент Франции N? 417048, кл. 47 а 13, 1909 г). К недостатку указанной гайки относится низкая надежность и небольшая нагрузочная способность. Целью изобретения является повышение надежности и нагрузочной способности. Поставленная цель достигается за счет того, что витки спирали жестко соединены между собой по взаимообрдщенным боковым поверхностям. На фиг.1 изображена гайка, вид спереди; на фиг.2 - то же, вид сбоку, разрез; на фиг.З - гайка, аксонометрия; на фиг.4 - многозаходный резьбовой участок полосы. Гайка содержит диск 1 с образованным резьбовым участком 2, элементом фиксации 3 ключа, прижимным 4 (фиг.2) и винтовым 5 торцом. Диск выполнен из витков полосы 6 плотно навитой по винтовой спирали. Винтовая спираль жестко соединена (например, при помощи сварки, пайки, заклепочного соединения) между собой по взаимообращенным боковым поверхностям и наружному диаметру 8. Для выполнения условий прижима плоскость прижимного 4 торца выполняют перпендикулярно центральной оси. Резьбовой участок 2 (фиг.4) может быть выполнен многозаходным. Технологический процесс изготовления гайки происходит путем навивки полосы 6, с образованным резьбовым участком 2, в спираль на ребро и последующем жестким соединением. ю о о З 12907 Работа гайки заключается в завинчиваний ее на наружный резьбовой участок (не 4 показано) и прижима при помощи прижимного 4 торца закрепляемого элемента. ФиіІ 12907 / 2 \ / Упорядник Замовлення 4089 Техред М.Моргентал Коректор м.Керецмаи Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська плм 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюNut
Автори англійськоюKopak Myroslav Petrovych, Kopak Nadia Petrivna
Назва патенту російськоюГайка
Автори російськоюКопак Мирослав Петрович, Копак Надежда Петровна
МПК / Мітки
МПК: F16B 37/00
Мітки: гайка
