Спосіб регулювання температури пари промперегріву в пускових режимах енергоблоків

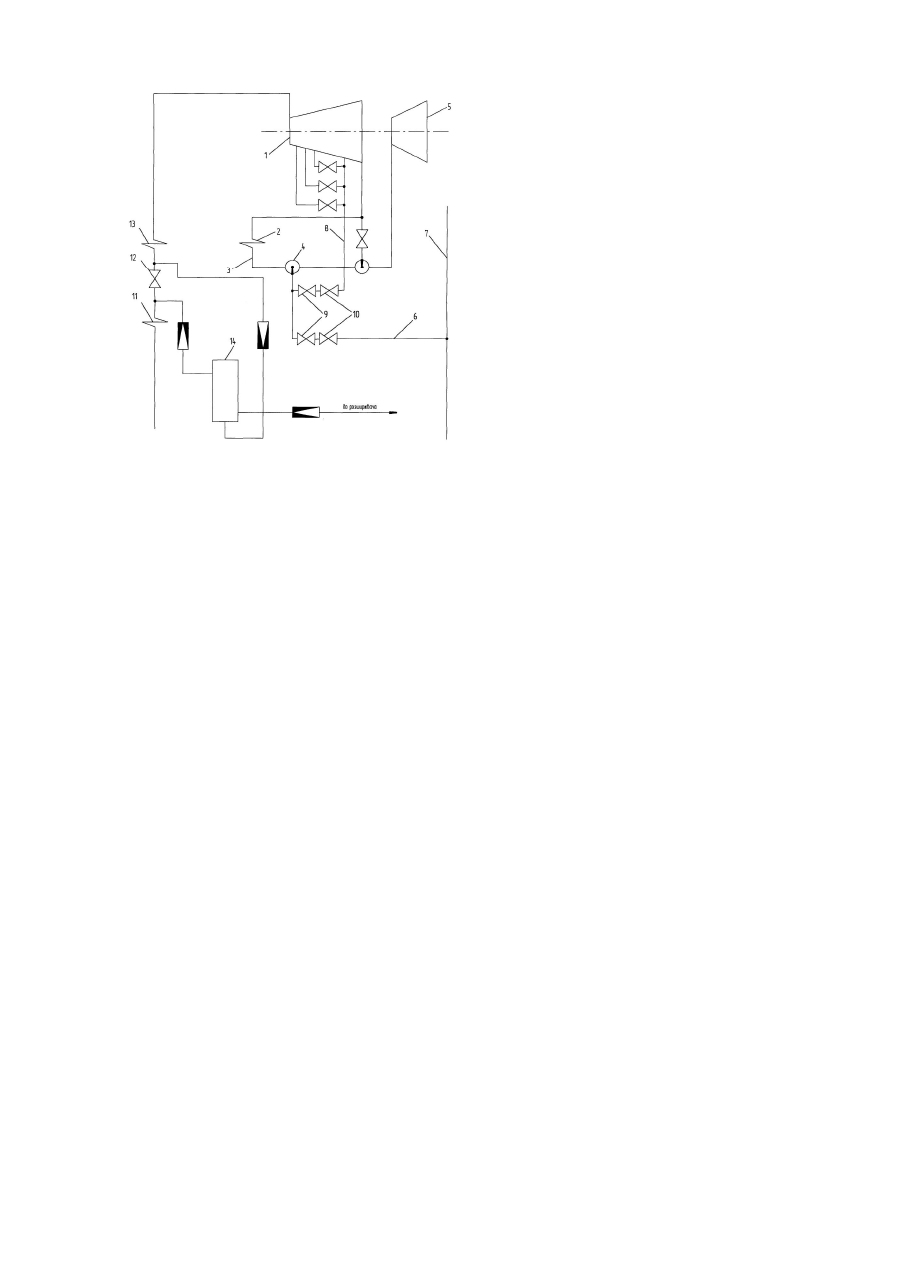

Винахід відноситься до галузі теплоенергетики та призначений для регулювання температури пари проміжного перегріву в пускових режимах. Відомий спосіб регулювання температури пари проміжного перегріву при пуску блока шляхом впорскування живильної води в пару [див. патент США №3850148, заявку Великобританії №1309717, книжки Кроль Л.Б., Кемельман Г.Н. "Промежуточный перегрев пара и его регулирование в энергетических блоках" -М. Энергия 1970, - с.252-253]. Відомий спосіб регулювання температури пари проміжного перегріву шляхом змішування конденсату або вологої пари [а.с. 134270] з основним потоком пари. Відомий спосіб регулювання температури пари проміжного перегріву енергоблоку в пускових режимах (найбільш близький за технічною суттю до описаного) шляхом використання як охолоджувального середовища насиченої пари,[а.с. 732620]. Недоліком відомих способів є те, що вони не дозволяють забезпечити достатню надійність роботи на початковій стадії пуску. При регулюванні температури пари проміжного перегріву шляхом подачі живильної води або конденсату в зв'язку з неякісною роботою впорскувальних пристроїв при малих швидкостях пари в паропроводах проходить різка зміна температури пари проміжного перегріву за котлом, що негативно впливає на надійність металу паропроводів турбіни. Крім цього, на згинах паропроводів у зв'язку з конденсацією пари (в початковий період пуску блока) або сепарації капель впорскуваної води утворюється перепад температур у металі паропроводу, що скорочує термін дії останнього. Регулювання температури пари проміжного перегріву шляхом подачі насиченої пари з розпалювального розширника [а.с.732620] можливе тільки в початковий період пуску в зв'язку з обмеженим тиском у розпалювальному розширнику. В основу винаходу поставлено задачу вдосконалити спосіб регулювання температури пари проміжного перегріву в пускових режимах енергоблоків та усунення вказаних недоліків і підвищення надійності роботи устаткування. Поставлена задача досягається тим, що як охолоджувальне середовище використовується перегріта пара. При цьому пару для охолодження використовують з вищим тиском і нижчою температурою порівнянні з парою основного потоку. Наприклад, як охолоджувач можна використовувати пару з колектора власних потреб блока при тиску 1,3МПа і температурі 240-270°С, або пару із відборів турбіни тощо. На Фіг показана схема, за допомогою якої можна реалізувати вказаний спосіб регулювання температури пари проміжного перегріву. Схема містить частину високого тиску турбіни 1, проміжний пароперегрівник котла 2, паропровід гарячого проміжного перегріву 3, пусковий впорскувальний пристрій 4, частину середнього тиску турбіни 5, трубопровід 6 подачі пари із колектора власних потреб 7, паропровід 8 подачі пари із відборів турбіни, регулювальну 9, запірну арматуру 10, випарну поверхню котла 11, вмонтовану засувку 12, перегрівну поверхню котла 13, вбудований сепаратор 14. Спосіб реалізується таким чином. Живильна вода, яка пройшла через випарні поверхні нагріву котла 11, в будований сепаратор 14, де проходить відділення пари від води. Пара по лінії випару надходить в перегрівні поверхні нагріву 13, де перетворюється в перегріту пару, і іде в частину високого тиску турбіни 1. Відпрацьована пара з частини високого тиску турбіни 1 надходить в проміжний перегрівник котла 2, перегрівається і по паропроводу 3 подається в частину середнього тиску турбіни 5. При цьому, для регулювання температури пари проміжного перегріву в паропровід 3 подається із колектора власних потреб 7 перегріта пара, або із відбору турбіни 1 через додатково встановлені трубопроводи 6 і 8 і запірно 9, регулювальну арматуру 10. Наприклад, для блока потужністю 300МВт при електричному навантаженні 50МВт, у пусковому режимі тиск пари в паропроводі 3 становить 0,6-0,8МПа, а тиск у колекторі 7-1,3МПа. При цьому температура перегрітої пари на вході в частину середнього тиску турбіни рівна 450-500°С, а температура охолоджувального середовища (слабо перегрітої пари) із колектора 7 становить 240-270°С. Таким чином, подача пари із колектора власних потреб 7 на впорскувальний пристрій 4 буде сприяти зниженню загальної температури пари проміжного перегріву на вході в циліндр середнього тиску 5 турбіни. При підвищенні потужності блоку більше 80-90МВт можна використовувати для регулювання температури пари проміжного перегріву пару із відбору турбіни 1, яку подають на впорскувальний пристрій 4 по додатково встановленому паропроводу 8. Таким чином, змішування потоків перегрітої пари з різною температурою, забезпечує найбільш плавне регулювання температури вторинної пари по відношенню до всіх відомих способів, що підвищує надійність роботи вторинного пароперегрівника і паропроводів у пускових режимах.
