Спосіб регулювання температури перегрітої пари

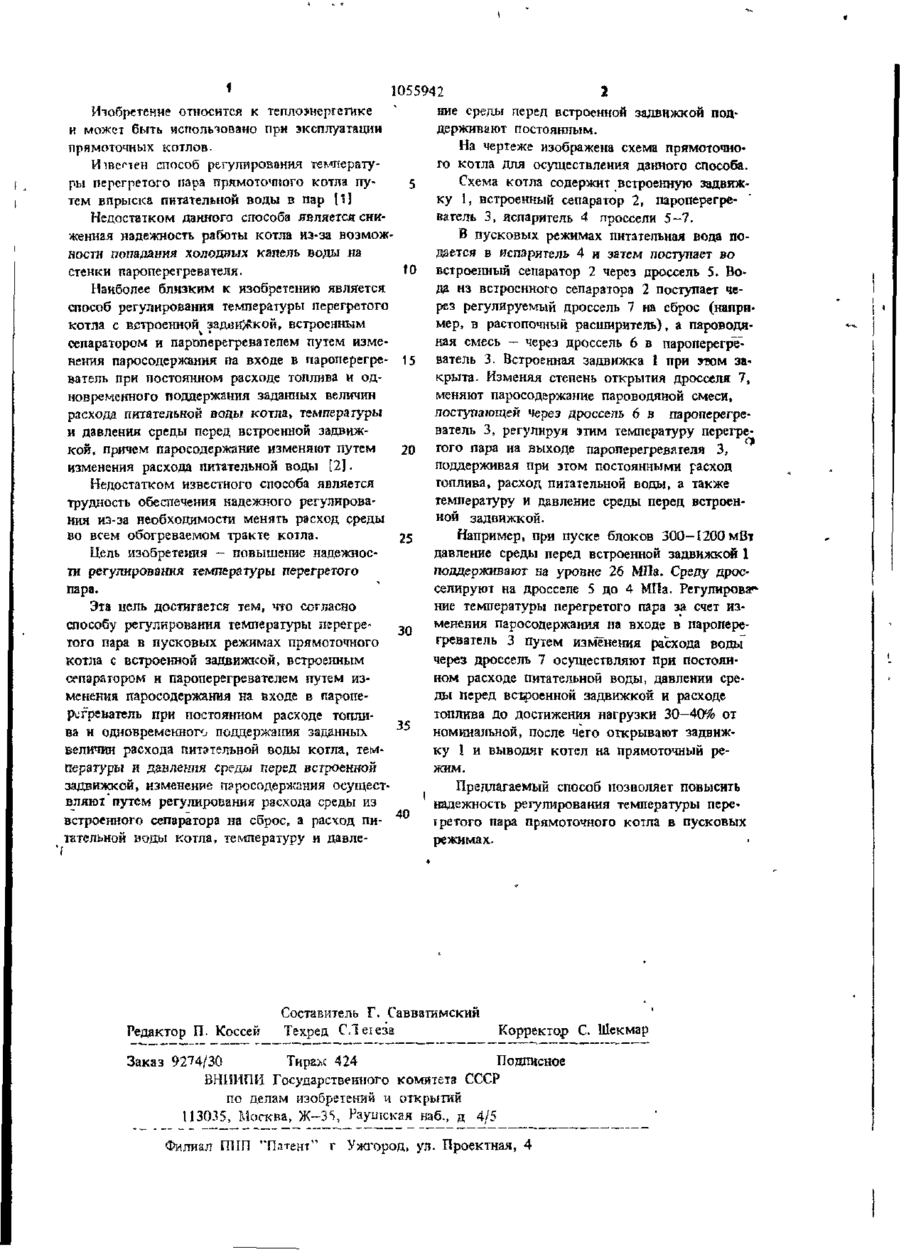

СПОСОБ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ ПЕРЕГРЕТОГО ПАРА в пусковых режимах прямоточного котла с встроенной задвижкой, встроенным сепаратором и пароперегревателем путем изменения паросодержания на входе в пароперегреватель при постоянном расходе топлива и одновременного полдержания заданных величин расхода питательной воды котля, температуры и давления среды перед встроенной задвижкой, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности, изменение паро содержания осуществляют путем регулирования расхода среды из встроенного сепаратора на сброс, а расход питательной воды котла, температуру и давление среды перед встроенной задвижкой поддерживают постоянными. (Л о 'Л л 1 Ичобрстение относится к теплоэнергетике и может быть использовано при эксплуатации прямоточных котлов. И т е н е н способ регулирования температуры перегретого пара прямоточного котла путем впрыска питательной воды в пар [ 1 ] Недостатком данного способа является сниженная надежность работы котла из-за возмож ностн попадания холодных капель воды на стенки пароперегревателя. Наиболее близким к изобретению является способ регулирования температуры перегретого котла с встроеннрй задвижкой, встроенным сепаратором и пароперегревателем путем изменения паросодержания на входе в пароперегреватель при постоянном расходе топлива и одновременного поддержания заданных величин расхода питательной воды котла, температуры и давления среды перед встроенной задвижкой, причем паросодержание изменяют путем изменения расхода питательной воды [2]. Недостатком известного способа является трудность обеспечения надежного регулирования из-за необходимости менять расход среды во всем обогреваемом тракте котла. Цель изобретения — повышение надежности регулирования температуры перегретого пара. Эта цель достигается тем, что согласно способу регулирования температуры перегретого пара в пусковых режимах прямоточного котла с встроенной задвижкой, встроенным сепаратором и пароперегревателем путем изменения паросодержания на входе в пароперегреьатель при постоянном расходе топлива и одновременного поддержания заданных величин расхода питзтельной воды котла, температуры и давления среды перед встроенной задвижкой, изменение паросодержания осуществляют путем регулирования расхода среды из встроенного сепаратора на сброс, а расход питательной воды котла, температуру и давле Редактор П. Коссей 1055942 2 кие среды перед встроенной задвижкой поддерживают постоянным. На чертеже изображена схема прямоточного котла для осуществления данного способа. 5 Схема котла содержит встроенную задвижку 1, встроенный сепаратор 2, пароперегреватель 3, испаритель 4 яроссели 5-7. В пусковых режимах питательная вода подается в испаритель 4 и затем поступает во 10 встроенный сепаратор 2 через дроссель 5. Вода из встроенного сепаратора 2 поступает через регулируемый дроссель 7 на сброс (например, в растопочный расширитель), а пароводяная смесь — через дроссель 6 в пароперегрТ15 ватель 3. Встроенная задвижка 1 при этом закрыта. Изменяя степень открытия дросселя 7, меняют паросодержание пароводяной смеси, поступающей через дроссель 6 в пароперегреватель 3, регулируя этим температуру перегре20 того пара на выходе пароперегревателя 3, поддерживая при этом постоянными расход топлива, расход питательной воды, а также температуру и давление среды перед встроенной задвижкой. Например, при пуске блоков 300-1200 мВт 25 давление среды перед встроенной задвижкой 1 поддерживают на уровне 26 МПа. Среду дросселируют на дросселе 5 до 4 МПа. Регулирование температуры перегретого пара за счет изменения паросодержания на входе в паропере30 греватель 3 путем изменения расхода воды" через дроссель 7 осуществляют при постоянном расходе питательной воды, давлении среды перед встроенной задвижкой и расходе топлива до достижения нагрузки 30—40% от 35 номинальной, после чего открывают задвижку 1 и выводят котел на прямоточный режим. 40 Предлагаемый способ позволяет повысить надежность регулирования температуры перетретого пара прямоточного котла в пусковых режимах. Составитель Г. Савватимский Техред СЛегеэа Корректор С. Шекмар Заказ 9274/3G Тирах 424 Подписное ВШШПИ Государственного комитета СССР по делам изобретений ч открытий 113035, Москва, Ж - 3 % Раушская ваб., д 4/5 Филиал ПИП '"Патент" г Ужгород, ул. Проектная, 4
