Вогнестійкий електричний кабель

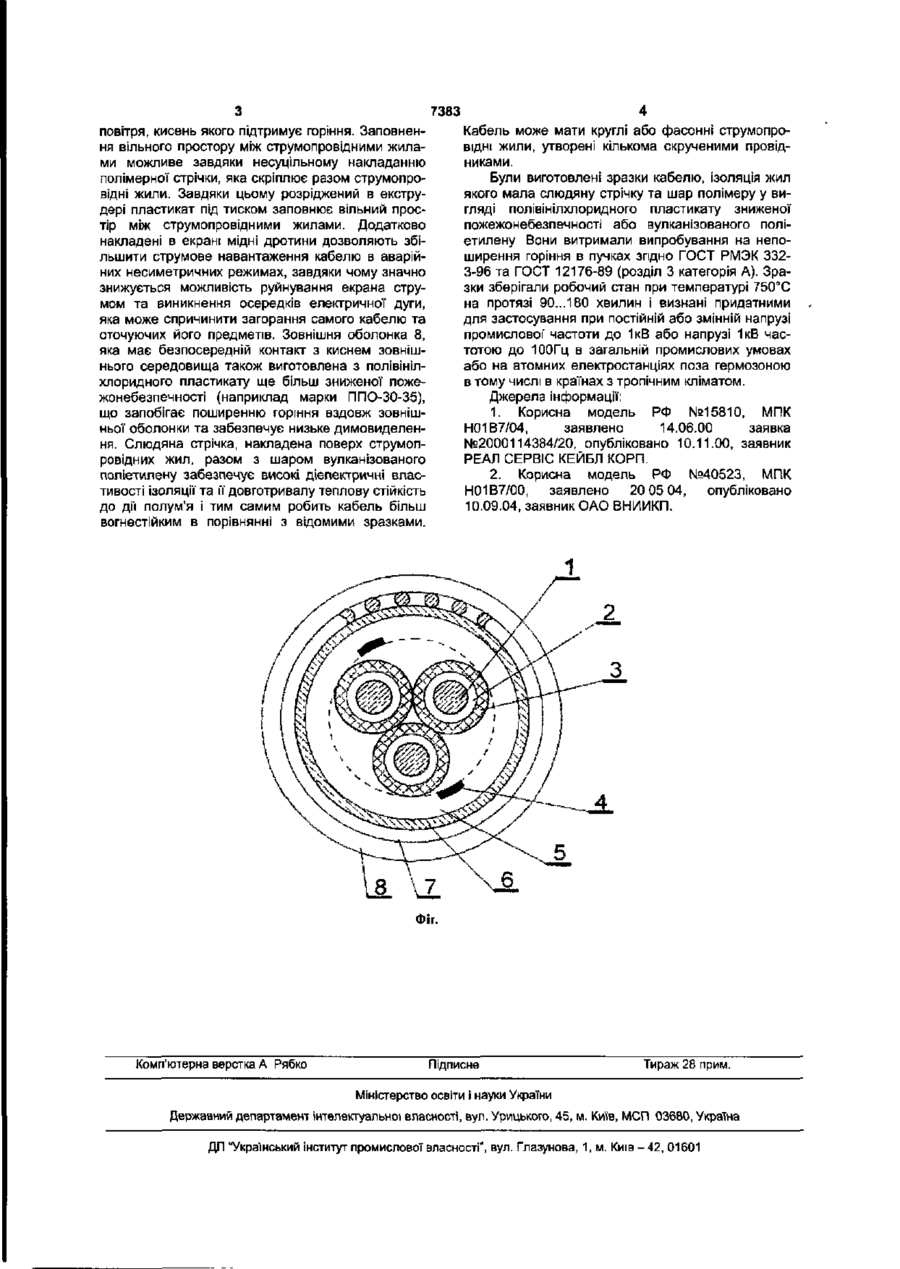

1. Вогнестійкий електричний кабель, що містить одну або кілька окремо ізольованих принаймні однією спірально накладеною слюдяною стрічкою та шаром екструдованого полімеру мідних скручених між собою струмопровідних жил, обмо таних разом полімерною стрічкою, внутрішню полімерну оболонку з матеріалу зниженої пожежонебезпечності, екран з мідної стрічки та зовнішню полімерну оболонку зниженої пожежонебезпечності, який відрізняється тим, що полімерна стрічка накладена з проміжками, внутрішня полімерна оболонка, нанесена методом екструзії з обтисненням, заповнює вільні проміжки між струмопровідними жилами, а екран додатково містить накладений по спіралях в одному напрямку поверх мідної стрічки шар мідних дротин 2. Вогнестійкий електричний кабель за п 1 , який відрізняється тим, що шар екструдованого полімеру в ізоляції струмопровідних жил виготовлений з вулканізованого поліетилену. Корисна модель відноситься до електричних кабелів і проводів. Відомий силовий кабель, який містить скручені в одному напрямку струмопровідні жили, кожна з яких покрита ізоляцією, та оболонку з полімерного матеріалу поверх струмопровідних жил. Оболонка та ізоляція виготовлені з термоеластопласту на основі поліетилену високого тиску або блоксополімеру пропилену з етиленом. Недоліком кабелю є його висока пожежонебезпечність [1]. Найбільш близьким до запропонованої корисної моделі є вогнестійкий контрольний кабель, який містить кілька струмопровідних жил, окремо ізольованих принаймні однією, спіральне накладеною слюдяною стрічкою та шаром екструдованого полімеру. Ізольовані струмопровідні жили обмотані разом пластмасовою полімерною стрічкою. На неї послідовно накладені внутрішня полімерна оболонка з матеріалу зниженої пожежонебезпечності, екран з нанесеної обмотуванням мідної стрічки, та зовнішня полімерна оболонка з матеріалу зниженої пожежонебезпечності. Недоліком кабелю є також його недостатня вогнестійкість внаслідок наявності деякої кількості повітря під внутрішньою полімерною оболонкою [2]. конструкції кабелю. Відповідність критерію "новизна" запропонованому об'єкту забезпечує те, що полімерна стрічка накладена з проміжками, внутрішня полімерна оболонка, нанесена методом екструзії з обтисненням, заповнює вільні проміжки між струмопровідними жилами, а екран додатково містить накладений по спіралях в одному напрямку поверх мідної стрічки шар мідних дротин. При цьому, шар екструдованого полімеру в ізоляції струмопровідних жил може бути виготовлений з вулканізованого поліетилену. На Фіг. наведено схематичне зображення об'єкта. Кабель містить мідні струмопровідні жили 1, ізольовані слюдяною стрічкою 2 та шаром полімеру 3, полімерну стрічку 4, яка разом скріплює скручені між собою струмопровідні жили, внутрішню полімерну оболонку 5, мідну стрічку 6, мідні дротини 7 га зовнішню полімерну оболонку зниженої пожежонебезпечності 8. Кабель працює так. Внутрішня полімерна оболонка 5 виготовлена з полівінілхлоридного пластикату, який не поширює горіння (наприклад з пластикату марки ППВ-28 або ППВ-32) і нанесена методом екструзії з обтисненням, завдяки чому вона практично повністю заповнює проміжки між струмопровідними жилами і там не залишається Задачею корисної моделі є подальше підвищення вогнестійкості кабелю. Поставлена задача вирішується поліпшенням СО 00 7383 Кабель може мати круглі або фасонні струмопроВІДНІ жили, утворені кількома скрученими провідниками. Були виготовлені зразки кабелю, ізоляція жил якого мала слюдяну стрічку та шар полімеру у вигляді пол і вінілхлорид ного пластикату зниженої пожежо небезпечності або вулканізованого поліетилену Вони витримали випробування на непоширення горіння в пучках згідно ГОСТ РМЭК 3323-96 та ГОСТ 12176-89 (розділ 3 категорія А). Зразки зберігали робочий стан при температурі 750°С на протязі 90...180 хвилин і визнані придатними для застосування при постійній або змінній напрузі промислової" частоти до 1кВ або напрузі 1кВ частотою до 100Гц в загальній промислових умовах або на атомних електростанціях поза гермозоною в тому числі в країнах з тропічним кліматом. повітря, кисень якого підтримує горіння. Заповнення вільного простору між струмопровідними жилами можливе завдяки несуцільному накладанню полімерної стрічки, яка скріплює разом струмопровідні жили. Завдяки цьому розріджений в екструдері пластикат під тиском заповнює вільний простір між струмопровідними жилами. Додатково накладені в екрані мідні дротини дозволяють збільшити струмове навантаження кабелю в аварійних несиметричних режимах, завдяки чому значно знижується можливість руйнування екрана струмом та виникнення осередків електричної дуги, яка може спричинити загорання самого кабелю та оточуючих його предметів. Зовнішня оболонка 8, яка має безпосередній контакт з киснем зовнішнього середовища також виготовлена з полівінілхлоридного пластикату ще більш зниженої пожежонебезпечності (наприклад марки ППО-30-35), що запобігає поширенню горіння вздовж зовнішньої оболонки та забезпечує низьке димовиделення. Слюдяна стрічка, накладена поверх струмопровідних жил, разом з шаром вулканізованого поліетилену забезпечує високі діелектричні властивості ізоляції та її довготривалу теплову стійкість до дії полум'я і тим самим робить кабель більш вогнестійким в порівнянні з відомими зразками. Джерела інформації: 1. Корисна модель РФ №15810, МПК Н01В7/04, заявлено 14.06.00 заявка №2000114384/20, опубліковано 10.11.00, заявник РЕАЛ СЕРВІС КЕЙБЛ КОРП. 2. Корисна модель РФ №40523, МПК Н01В7/00, заявлено 20 05 04, опубліковано 10.09.04, заявник ОАО ВНИИКП. NJS. ФІГ. Комп'ютерна верстка А Рябко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
