Пожежостійкий електричний кабель (варіанти)

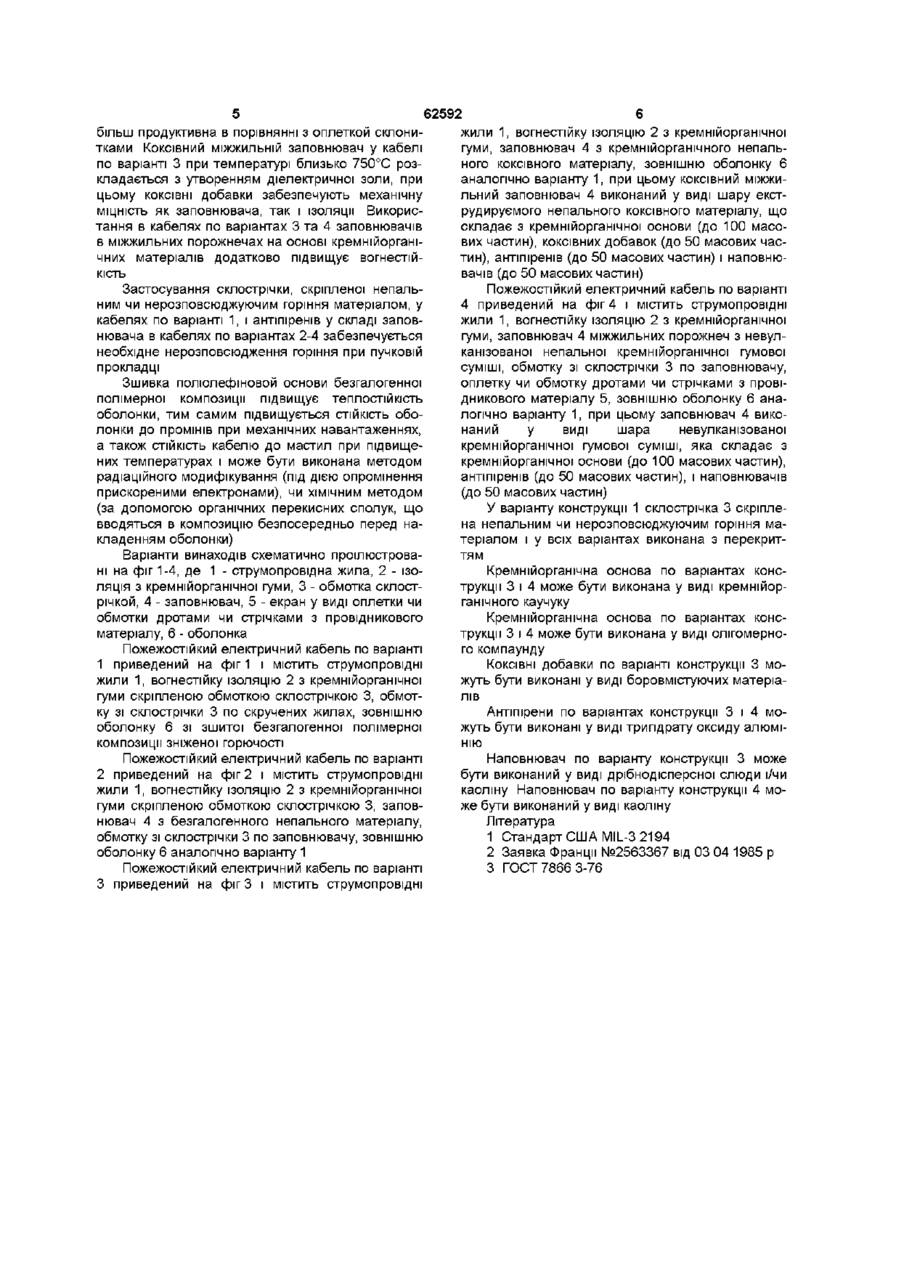

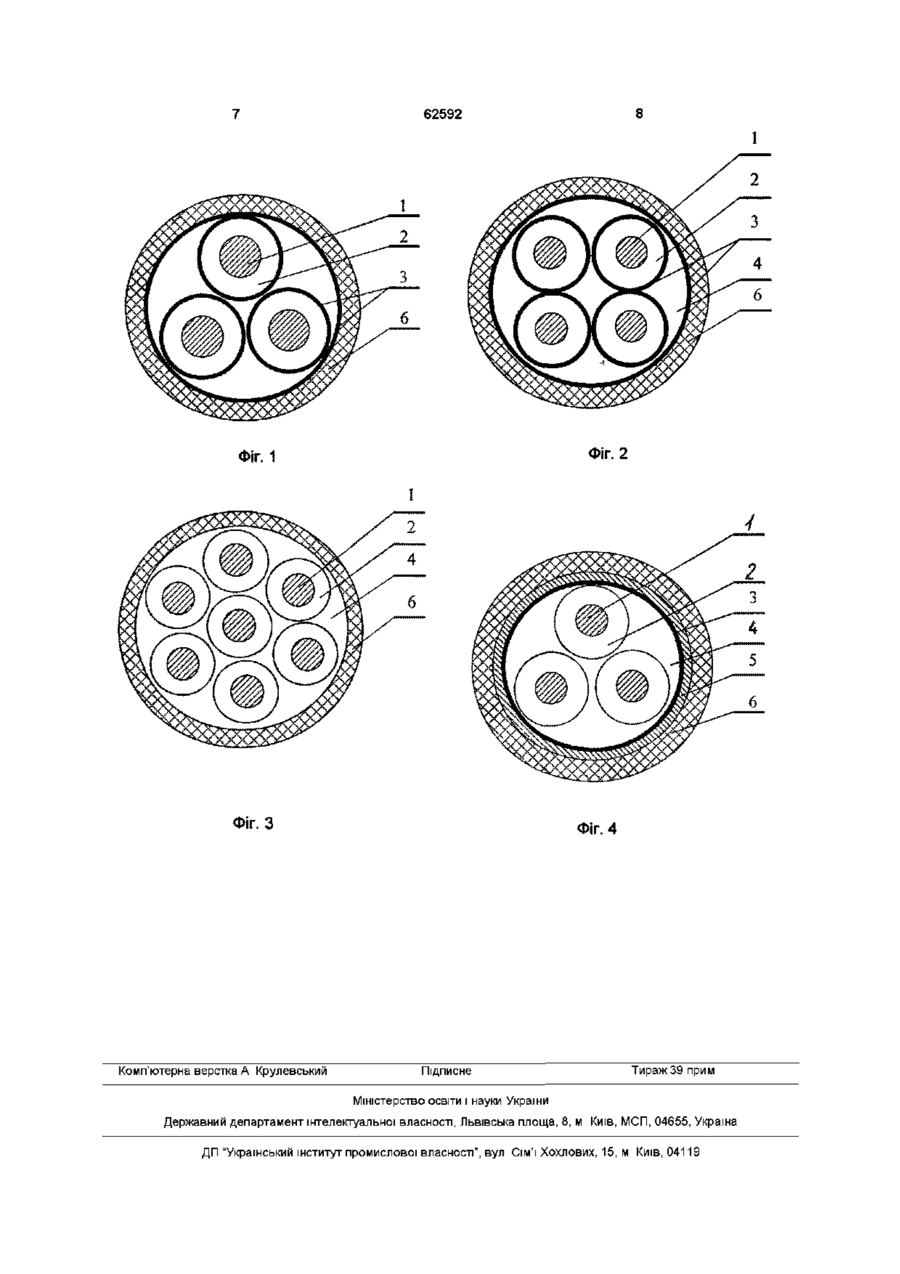

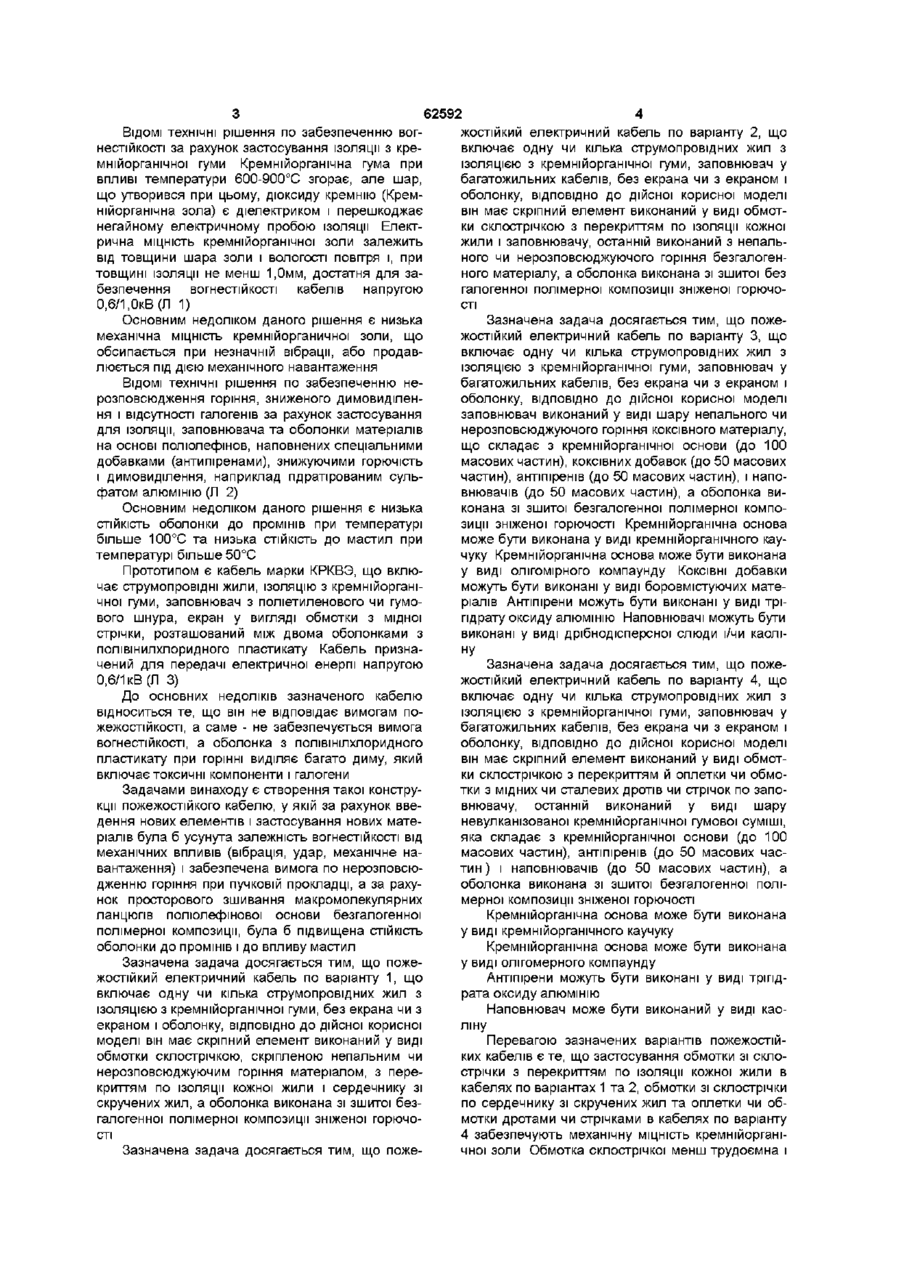

1 Пожежостійкий електричний кабель, що включає одну чи кілька струмопровідних жил з ІЗОЛЯЦІЄЮ з кремніиорганічної гуми, без екрана чи з екраном, і оболонку, який відрізняється тим, що має скріпний елемент, виконаний у вигляді обмотки склострічкою, скріпленою непальним чи нерозповсюджуючим горіння матеріалом з перекриттям по ізоляції кожної жили і сердечнику зі скручених жил, а оболонка виконана зі зшитої безгалогенної полімерної композиції зниженої горючості 2 Пожежостійкий електричний кабель, що включає одну чи кілька струмопровідних жил з ІЗОЛЯЦІЄЮ з кремніиорганічної гуми, заповнювач у багатожильних кабелях, без екрана чи з екраном, і оболонку, який відрізняється тим, що має скріпний елемент, виконаний у вигляді обмотки зі склострічки із перекриттям по ізоляції кожної жили і по заповнювачу, останній виконаний з непального чи нерозповсюджуючого горіння безгалогенного матеріалу, а оболонка виконана зі зшитої безгалогенної полімерної композиції зниженої горючості 3 Пожежостійкий електричний кабель, що включає одну чи кілька струмопровідних жил з ІЗОЛЯЦІЄЮ з кремніиорганічної гуми, заповнювач, без екрана чи з екраном, і оболонку, який відрізняється тим, що заповнювач виконаний у вигляді шара непального чи нерозповсюджуючого горіння коксівного матеріалу, що складається з кремніиорганічної основи (до 100 масових частин), коксівних добавок (до 50 масових частин), антипіренів (до 50 масових час тин) і наповнювачів (до 50 масових частин), а оболонка виконана зі зшитої безгалогенної полімерної композиції зниженої горючості 4 Пожежостійкий електричний кабель по п 3, який відрізняється тим, що КОКСІВНІ добавки виконані у вигляді боровмісних матеріалів 5 Пожежостійкий електричний кабель по п 3, який відрізняється тим, що наповнювачі виконані у вигляді дрібнодисперсної слюди і/чи каоліну 6 Пожежостійкий електричний кабель, що включає одну чи кілька струмопровідних жил з ІЗОЛЯЦІЄЮ з кремніиорганічної гуми, заповнювач у багатожильних кабелях, без екрану чи з екраном, і оболонку, який відрізняється тим, що має скріпний елемент, виконаний у вигляді обмотки склострічкою з перекриттям і обмотки чи обплетених з мідних чи сталевих дротів чи стрічок по заповнювачу, останній виконаний у вигляді шару невулканізованої кремніиорганічної гумової суміші, яка складається з кремніиорганічної основи (до 100 масових частин), антипіренів (до 50 масових частин) і наповнювачів (до 50 масових частин), а оболонка виконана зі зшитої безгалогенної полімерної композиції зниженої горючості Винахід відноситься до області електротехніки, а саме до конструкції електричних кабелів пожежостійких, призначених для експлуатації в силових ланцюгах, а також у ланцюгах керування, контролю, сигналізації, міжприладних з'єднань Основними показниками пожежостійкості, що характеризують поводження кабелю при впливі вогню, є а) вогнестійкість - здатність кабелю передавати електричну енергію під час пожежі, б) нерозповсюдження горіння, в) знижене димовиділення, г) відсутність галогенів у димі, який виділяється при горінні чи ТЛІННІ кабелю 7 Пожежостійкий електричний кабель за пп 3, 4, 5, 6, який відрізняється тим, що кремнійорганічна основа виконана у вигляді кремнійорганічного каучуку 8 Пожежостійкий електричний кабель за пп 3, 4, 5, 6, який відрізняється тим, що кремнійорганічна основа виконана у вигляді олігомерного компаунДУ 9 Пожежостійкий електричний кабель за пп 3, 4, 5, 6, 7, 8, який відрізняється тим, що антипірени виконані у вигляді трипдрату оксиду алюмінію 10 Пожежостійкий електричний кабель за пп 3,4, 5, 6, 7, 8, 9, який відрізняється тим, що наповнювач виконано у вигляді каоліну ю (О 62592 ВІДОМІ технічні рішення по забезпеченню вогнестійкості за рахунок застосування ізоляції з кремнійорганічної гуми Кремніиорганічна гума при впливі температури 600-900°С згорає, але шар, що утворився при цьому, дюксиду кремнію (Кремніиорганічна зола) є діелектриком і перешкоджає негайному електричному пробою ізоляції Електрична МІЦНІСТЬ кремнійорганічної золи залежить від товщини шара золи і вологості повітря і, при товщині ізоляції не менш 1,0мм, достатня для забезпечення вогнестійкості кабелів напругою 0,6/1,0кВ(Л 1) Основним недоліком даного рішення є низька механічна МІЦНІСТЬ кремнійорганичної золи, що обсипається при незначній вібрації, або продавлюється під дією механічного навантаження ВІДОМІ технічні рішення по забезпеченню нерозповсюдження горіння, зниженого димовиділення і відсутності галогенів за рахунок застосування для ізоляції, заповнювача та оболонки матеріалів на основі пол юл ефі нов, наповнених спеціальними добавками (антипіренами), знижуючими горючість і димовиділення, наприклад пдратірованим сульфатом алюмінію (Л 2) Основним недоліком даного рішення є низька СТІЙКІСТЬ оболонки до промінів при температурі більше 100°С та низька СТІЙКІСТЬ ДО мастил при температурі більше 50°С Прототипом є кабель марки КРКВЭ, що включає струмопровідні жили, ІЗОЛЯЦІЮ з кремнійорганічної гуми, заповнювач з поліетиленового чи гумового шнура, екран у вигляді обмотки з мідної стрічки, розташований між двома оболонками з полівшилхлоридного пластикату Кабель призначений для передачі електричної енергії напругою 0,6/1 кВ(Л 3) До основних недоліків зазначеного кабелю відноситься те, що він не відповідає вимогам пожежостійкості, а саме - не забезпечується вимога вогнестійкості, а оболонка з полівшілхлоридного пластикату при горінні виділяє багато диму, який включає токсичні компоненти і галогени Задачами винаходу є створення такої конструкції пожежостійкого кабелю, у якій за рахунок введення нових елементів і застосування нових матеріалів була б усунута залежність вогнестійкості від механічних впливів (вібрація, удар, механічне навантаження) і забезпечена вимога по нерозповсюдженню горіння при пучковій прокладці, а за рахунок просторового зшивання макромолекулярних ланцюгів полюлефінової основи безгалогенної полімерної композиції, була б підвищена СТІЙКІСТЬ оболонки до промінів і до впливу мастил Зазначена задача досягається тим, що пожежостійкий електричний кабель по варіанту 1, що включає одну чи кілька струмопровідних жил з ІЗОЛЯЦІЄЮ з кремнійорганічної гуми, без екрана чи з екраном і оболонку, ВІДПОВІДНО ДО ДІЙСНОЇ корисної моделі він має скріпний елемент виконаний у виді обмотки склострічкою, скріпленою непальним чи нерозповсюджуючим горіння матеріалом, з перекриттям по ізоляції кожної жили і сердечнику зі скручених жил, а оболонка виконана зі зшитої безгалогенної полімерної композиції зніженої горючості Зазначена задача досягається тим, що поже 4 жостійкий електричний кабель по варіанту 2, що включає одну чи кілька струмопровідних жил з ІЗОЛЯЦІЄЮ з кремнійорганічної гуми, заповнювач у багатожильних кабелів, без екрана чи з екраном і оболонку, ВІДПОВІДНО до дійсної корисної моделі він має скріпний елемент виконаний у виді обмотки склострічкою з перекриттям по ізоляції кожної жили і заповнювачу, останній виконаний з непального чи нерозповсюджуючого горіння безгалогенного матеріалу, а оболонка виконана зі зшитої без галогенної полімерної композиції зніженої горючості Зазначена задача досягається тим, що пожежостійкий електричний кабель по варіанту 3, що включає одну чи кілька струмопровідних жил з ІЗОЛЯЦІЄЮ з кремнійорганічної гуми, заповнювач у багатожильних кабелів, без екрана чи з екраном і оболонку, ВІДПОВІДНО до дійсної корисної моделі заповнювач виконаний у виді шару непального чи нерозповсюджуючого горіння коксівного матеріалу, що складає з кремнійорганічної основи (до 100 масових частин), коксівних добавок (до 50 масових частин), антіпіренів (до 50 масових частин), і наповнювачів (до 50 масових частин), а оболонка виконана зі зшитої безгалогенної полімерної композиції зніженої горючості Кремніиорганічна основа може бути виконана у виді кремнійорганічного каучуку Кремніиорганічна основа може бути виконана у виді олігомірного компаунду КОКСІВНІ добавки можуть бути виконані у виді боровмістуючих матеріалів Антіпірени можуть бути виконані у виді тріпдрату оксиду алюмінію Наповнювачі можуть бути виконані у виді дрібнодісперсної слюди і/чи каоліну Зазначена задача досягається тим, що пожежостійкий електричний кабель по варіанту 4, що включає одну чи кілька струмопровідних жил з ІЗОЛЯЦІЄЮ з кремнійорганічної гуми, заповнювач у багатожильних кабелів, без екрана чи з екраном і оболонку, ВІДПОВІДНО до дійсної корисної моделі він має скріпний елемент виконаний у виді обмотки склострічкою з перекриттям й оплетки чи обмотки з мідних чи сталевих дротів чи стрічок по заповнювачу, останній виконаний у виді шару невулканізованої кремнійорганічної гумової суміші, яка складає з кремнійорганічної основи (до 100 масових частин), антіпіренів (до 50 масових частин ) і наповнювачів (до 50 масових частин), а оболонка виконана зі зшитої безгалогенної полімерної композиції зніженої горючості Кремніиорганічна основа може бути виконана у виді кремнійорганічного каучуку Кремніиорганічна основа може бути виконана у виді олігомерного компаунду Антіпірени можуть бути виконані у виді тріпдрата оксиду алюмінію Наповнювач може бути виконаний у виді каоліну Перевагою зазначених варіантів пожежостійких кабелів є те, що застосування обмотки зі склострічки з перекриттям по ізоляції кожної жили в кабелях по варіантах 1 та 2, обмотки зі склострічки по сердечнику зі скручених жил та оплетки чи обмотки дротами чи стрічками в кабелях по варіанту 4 забезпечують механічну МІЦНІСТЬ кремнійорганічної золи Обмотка склострічкої менш трудоємна і 62592 6 більш продуїсгивна в порівнянні з оплеткой склонитками Коксівний МІЖЖИЛЬНІЙ заповнювач у кабелі по варіанті 3 при температурі близько 750°С розкладається з утворенням діелектричної золи, при цьому КОКСІВНІ добавки забезпечують механічну МІЦНІСТЬ як заповнювача, так і ізоляції Використання в кабелях по варіантах 3 та 4 заповнювачів в міжжильних порожнечах на основі кремнійорганічних матеріалів додатково підвищує вогнестійкість жили 1, вогнестійку ІЗОЛЯЦІЮ 2 з кремнійорганічної гуми, заповнювач 4 з кремнійорганічного непального коксівного матеріалу, зовнішню оболонку 6 аналогічно варіанту 1, при цьому коксівний міжжильний заповнювач 4 виконаний у виді шару екструдируємого непального коксівного матеріалу, що складає з кремнійорганічної основи (до 100 масових частин), коксівних добавок (до 50 масових частин), антіпіренів (до 50 масових частин) і наповнювачів (до 50 масових частин) Застосування склострічки, скріпленої непальним чи нерозповсюджуючим горіння матеріалом, у кабелях по варіанті 1, і антіпіренів у складі заповнювача в кабелях по варіантах 2-4 забезпечується необхідне нерозповсюдження горіння при пучковій прокладці Зшивка полюлефіновой основи безгалогенної полімерної композиції підвищує теплостійкість оболонки, тим самим підвищується СТІЙКІСТЬ оболонки до промінів при механічних навантаженнях, а також СТІЙКІСТЬ кабелю до мастил при підвищених температурах і може бути виконана методом радіаційного модифікування (під дією опромінення прискореними електронами), чи ХІМІЧНИМ методом (за допомогою органічних перекисних сполук, що вводяться в композицію безпосередньо перед накладенням оболонки) Пожежостійкий електричний кабель по варіанті 4 приведений на фіг 4 і містить струмопровідні жили 1, вогнестійку ІЗОЛЯЦІЮ 2 з кремнійорганічної гуми, заповнювач 4 міжжильних порожнеч з невулканізованої непальної кремнійорганічної гумової суміші, обмотку зі склострічки 3 по заповнювачу, оплетку чи обмотку дротами чи стрічками з провідникового матеріалу 5, зовнішню оболонку 6 аналогічно варіанту 1, при цьому заповнювач 4 виконаний у виді шара невулканізованої кремнійорганічної гумової суміші, яка складає з кремнійорганічної основи (до 100 масових частин), антіпіренів (до 50 масових частин), і наповнювачів (до 50 масових частин) Варіанти винаходів схематично проілюстровані на фіг 1-4, де 1 - струмопровідна жила, 2 - ІЗОЛЯЦІЯ з кремнійорганічної гуми, 3 - обмотка склострічкой, 4 - заповнювач, 5 - екран у виді оплетки чи обмотки дротами чи стрічками з провідникового матеріалу, 6 - оболонка Пожежостійкий електричний кабель по варіанті 1 приведений на фіг 1 і містить струмопровідні жили 1, вогнестійку ІЗОЛЯЦІЮ 2 з кремнійорганічної гуми скріпленою обмоткою склострічкою 3, обмотку зі склострічки 3 по скручених жилах, зовнішню оболонку 6 зі зшитої безгалогенної полімерної композиції зніженої горючості Пожежостійкий електричний кабель по варіанті 2 приведений на фіг 2 і містить струмопровідні жили 1, вогнестійку ІЗОЛЯЦІЮ 2 з кремнійорганічної гуми скріпленою обмоткою склострічкою 3, заповнювач 4 з безгалогенного непального матеріалу, обмотку зі склострічки 3 по заповнювачу, зовнішню оболонку 6 аналогічно варіанту 1 Пожежостійкий електричний кабель по варіанті 3 приведений на фіг 3 і містить струмопровідні У варіанту конструкції 1 склострічка 3 скріплена непальним чи нерозповсюджуючим горіння матеріалом і у всіх варіантах виконана з перекриттям Кремнійорганічна основа по варіантах конструкції 3 і 4 може бути виконана у виді кремнійорганічного каучуку Кремнійорганічна основа по варіантах конструкції 3 і 4 може бути виконана у виді олігомерного компаунду КОКСІВНІ добавки по варіанті конструкції 3 можуть бути виконані у виді боровмістуючих матеріалів Антіпірени по варіантах конструкції 3 і 4 можуть бути виконані у виді трипдрату оксиду алюмінію Наповнювач по варіанту конструкції 3 може бути виконаний у виді дрібнодісперсної слюди і/чи каоліну Наповнювач по варіанту конструкції 4 може бути виконаний у виді каоліну Література 1 Стандарт США MIL-3 2194 2 Заявка Франції №2563367 від 03 04 1985 р 3 ГОСТ 7866 3-76 62592 Фіг. 2 ФІГ. 1 Фіг. З Комп'ютерна верстка А Крулевський Фіг. 4 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
