Двері

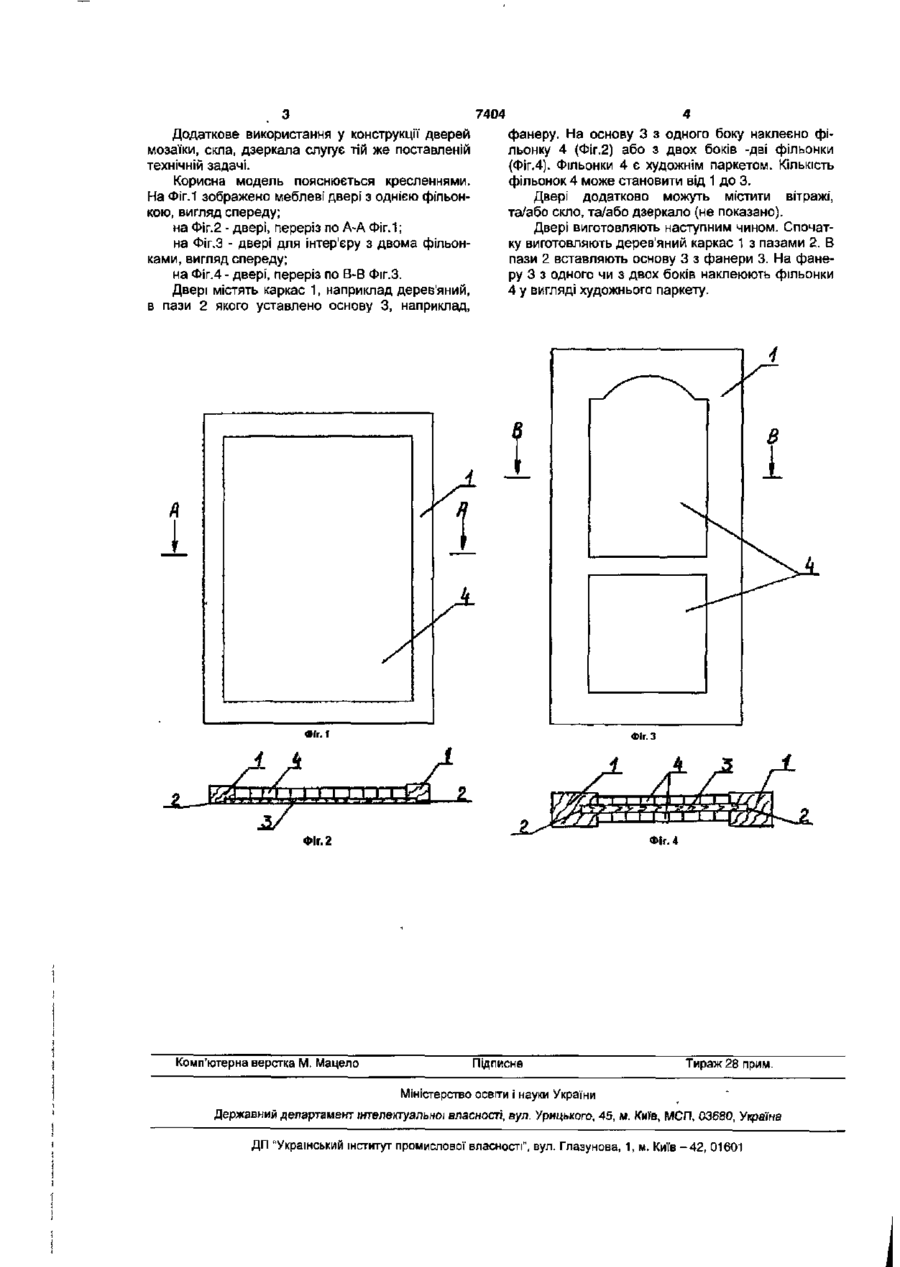

УКРАЇНА (19) U A (11,7404 аз, U (51J7E06B3/72 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54, ДВЕРІ 1 (21,20041210176 ! t (22,10.12.2004 (24) 15.06.2005 (46) 15.06.2005, Бюл. № 6, 2005 р. (72) Корчовний Олександр Васильович (73, Корчовний Олександр Васильович (57,1. Двері, що містять каркас з пазами та фільонки, які відрізняються тим, що фільонки виконано у вигляді художніх елементів, наклеєних внутрішніми боками на основу, вставлену у пази каркаса, причому кількість фільонок становить від 1 до 3. 2. Двері за п.1, які відрізняються тим, що як художні елементи використано художній паркет. 3. Двері за п.1, які відрізняються тим, що каркас виконано дерев'яним. 4. Двері за п.1, які відрізняються тим, що як основу використано фанеру. 5. Двері за п.1, які відрізняються тим, що фільонки наклеєно з одного боку основи. 6. Двері за п.1, які відрізняються тим, що фільонки наклеєно з двох боків основи. 7. Двері за п.1, які відрізняються тим, що додатково містять вітражі. 8. Двері за п.1 або 7, які відрізняються тим, що додатково містять скло. 9. Двері за будь-яким з пп.1, 7, 8, які відрізняються тим, що додатково містять дзеркало. Корисна модель належить до дверних конструкцій і може знайти застосування в інтер'єрах, житловому будівництві та меблевій промисловості. Відомо дверне полотно, що складається з трьох щитів, склеєних між собою і зібраних з вертикальних та поперечних дощечок. Щити мають прорізи, зроблені по заданому шаблону. На середньому щиті зроблено прямокутне заглиблення під вставку. Вставкою може бути скло або полотна, виготовлені з різних порід деревини, що дозволяє використовувати дверне полотно не тільки в будівництві, але й в меблевій промисловості [патент України на винахід № 66935, Е06ВЗ/72, 2001]. Метою цього винаходу було створення дверей з підвищеною міцністю та збільшеним строком експлуатації, проте виготовлення таких дверей є досить трудомістким через те, що до їх складу входить багато деталей. Найближчим до винаходу є комбіновані двері, які включають розбірний металевий каркас, що складається з вертикальних металевих стояків, середніх та крайніх металевих горизонтальних стяжок. Порожнини вертикальних стояків зашиті дерев'яними кришками. Для двостороннього покриття дверей в пази вертикальних стояків, середніх та крайніх стяжок посаджено з натягом фільонки [деклараційний патент України на винахід № 21812, Е06В 3/70,1995]. конструкцію із взаємозамінними деталями, з можливістю їх різноманітних комбінацій. В таких дверях можливо скрито розмістити сигналізацію, переговорні пристрої тощо. Як аналог, так і прототип не можуть бути прикрасою інтер'єру, житлового приміщення або шафи. В основу корисної моделі поставлено задачу створення конструкції художніх дверей, які б могли прикрасити інтер'єри і житлові приміщення та меблі. Поставлену задачу вирішують тим, що в дверях, які містять каркас з пазами та фільонки, згідно з корисною моделлю, фільонки виконано у вигляді художніх елементів, наклеєних внутрішніми боками на основу, вставлену у пази каркаса, причому кількість фільонок становить від 1 до 3. Як художні елементи використано художній паркет. Каркас виконано дерев'яним. Як основу може бути використано фанеру. Фільонки може бути наклеєно з одного боку основи або - з двох боків основи. Двері можуть додатково містити вітражі. Двері можуть додатково містити скло. Двері можуть додатково містити дзеркало. Створення фільонок у вигляді художніх елементів - художнього паркету робить двері прикрасою інтер'єрів та житлових приміщень, а також художніх меблів. Зазначені двері мають легко збірну-розбірну \ 7404 Додаткове використання у конструкції дверей мозаїки, скла, дзеркала слугує тій же поставленій технічній задачі. Корисна модель пояснюється кресленнями. На Фіг.1 зображено меблеві двері з однією фіпьонкою, вигляд спереду; на Фіг.2 - двері, переріз по А-А Фіг.1; на Фіг.З - двері для інтер'єру з двома фільонками, вигляд спереду; на Фіг.4 - двері, переріз по В-В Фіг.З. Двері містять каркас 1, наприклад дерев'яний, в пази 2 якого уставлено основу 3, наприклад, фанеру. На основу 3 з одного боку наклеєно фільонку 4 (Фіг.2) або з двох боків -дві фільонки (Фіг.4). Фільонки 4 є художнім паркетом. Кількість фільонок 4 може становити від 1 до 3. Двері додатково можуть містити вітражі, та/або скло, та/або дзеркало (не показано). Двері виготовляють наступним чином. Спочатку виготовляють дерев'яний каркас 1 з пазами 2. В пази 2 вставляють основу 3 з фанери 3. На фанеру 3 з одного чи з двох боків наклеюють фільонки 4 у вигляді художнього паркету. Фіг.З Фіг.4 ФІГ.2 Комп'ютерна верстка М. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
