Піч сушильна барабанна

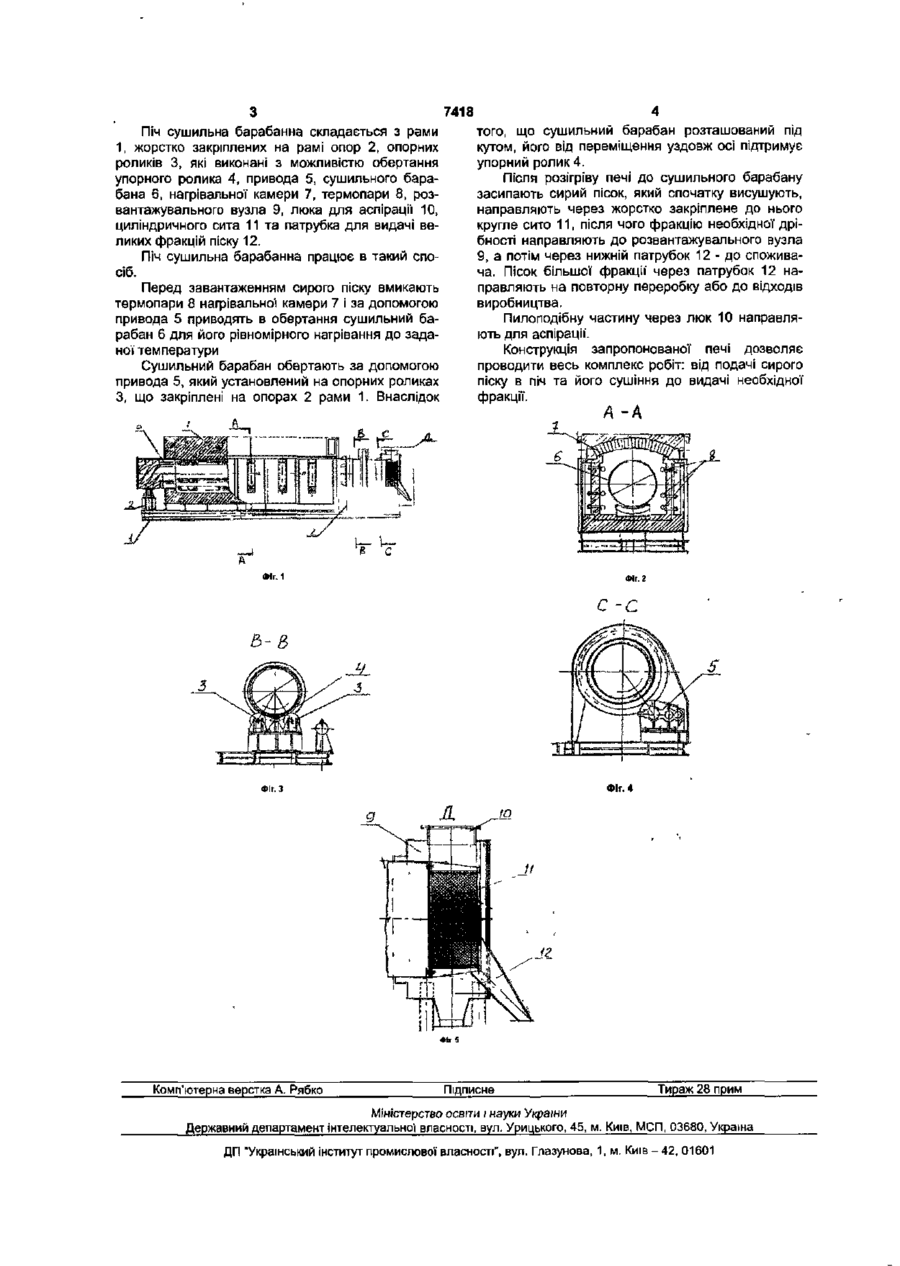

1. Піч сушильна барабанна, що містить сушильний барабан та розвантажувальний вузол для аспірації, яка відрізняється тим, що до торця сушильного барабана жорстко прикріплене циліндричне сито, яке розміщене в пересувному розвантажувальному вузлі, торцева кришка якого обладнана похилим розвантажувальним патрубком. 2 Піч за п.1, яка відрізняється тим, що циліндричне сито прикріплене до торця сушильного барабана за допомогою фланців. 3. Піч за п.1, яка відрізняється тим, що діаметр циліндричного сита вибирають трохи меншим від діаметра сушильного барабана. 4. Піч за п 1, яка відрізняється тим, що розвантажувальний патрубок установлений під кутом 3060° відносно осі сушильного барабана. Корисна модель піч сушильна барабанна відноситься до галузі нагрівальних обертових печей барабанного типу з малим кутом нахилу і може бути використана для сушіння піску в системі постачання піском тепловозів заводів чорної металургії. Відома піч сушильна барабанна, що містить раму, на якій змонтовані опори з опорними роликами та упорним роликом, привід та сушильний барабан, який встановлений під кутом на опорних роликах та обладнаний розвантажувальним вузлом, а також люком для аспірації. В якості теплоносія використовуються теплові продукти горіння природного газу, які розбавлені до необхідної температури холодним повітрям Для видачі сухого піску визначеної фракції для роботи даного сушильного барабану необхідна газова топка великих розмірів, а також установка вібросита на виході з розвантажувального вузла [див Сушарка барабанна БН-1-ЧНУ, з-д «Прогрес», м Бердичів] Найбільш близькою за технічною сутністю до корисної моделі, що заявляється, є піч сушильна барабанна [див. креслення «Азовгипромеза» А 70756 - 2СБ], що містить сушильний барабан та розвантажувальний вузол, який обладнаний люком для аспірації. У центральній частині барабана установлена нагрівальна камера з термопарами. Недоліками таких печей є низькі функціональні можливості підчас їх роботи на лінії. При цьому виникає необхідність установки топки та вібросита, для роботи яких необхідне додаткове обладнання, що дорого коштує, а також різке збільшення виробничих площ В основу корисної моделі поставлена задача розробки конструкції печі, яка забезпечувала б розширення функціональних можливостей, а також ліквідацію додаткового обладнання при установці печі на лініях піскопостачання локомотивів без збільшення її вартості. Поставлена задача вирішується за допомогою сукупності істотних ознак створюваної печі, тобто тим, що в печі сушильний барабанній, що містить сушильний барабан та розвантажувальний вузол для аспірації, відповідно до корисної моделі, до торця сушильного барабану жорстко прикріплене циліндричне сито, яке розміщене в пересувному розвантажувальному вузлі, торцева кришка якого обладнана похилим розвантажувальним патрубком, а циліндричне сито прикріплене до торця сушильного барабану за допомогою фланців. При цьому діаметр циліндричного сита вибирають трохи меншим від діаметра сушильного барабана, а розвантажувальний патрубок установлений під кутом 30-60° до осі сушильного барабана. Більш детально сутність корисної моделі пояснюється на прикладених кресленнях, на яких зображено. на Фіг.1 - загальний вид печі сушильної барабанної; на Фіг.2 - перетин А-А згідно Фіг.1; на Фіг.З - перетин В-В згідно Фіг 1; на Фіг.4 - перетин С-С згідно Фіг.1; на Фіг.5 - виносний елемент Д згідно Фіг.1. 00 7418 Піч сушильна барабанна складається з рами 1, жорстко закріплених на рамі опор 2, опорних роликів 3, які виконані з можливістю обертання упорного ролика 4, привода 5, сушильного барабана 6, нагрівальної камери 7, термопари 8, розвантажувального вузла 9, люка для аспірації 10, циліндричного сита 11 та патрубка для видачі великих фракцій піску 12. Піч сушильна барабанна працює в такий спосіб. Перед завантаженням сирого піску вмикають термопари 8 нагрівально'! камери 7 і за допомогою привода 5 приводять в обертання сушильний барабан 6 для його рівномірного нагрівання до заданої температури Сушильний барабан обертають за допомогою привода 5, який установлений на опорних роликах З, що закріплені на опорах 2 рами 1. Внаслідок того, що сушильний барабан розташований під кутом, його від переміщення уздовж осі підтримує упорний ролик 4. Після розігріву печі до сушильного барабану засипають сирий пісок, який спочатку висушують, направляють через жорстко закріплене до нього кругле сито 11, після чого фракцію необхідної дрібності направляють до розвантажувального вузла 9, а потім через нижній патрубок 12 - до споживача. Пісок більшої фракції через патрубок 12 направляють на повторну переробку або до відходів виробництва. Пилоподібну частину через люк 10 направляють для аспірації". Конструкція запропонованої печі дозволяє проводити весь комплекс робіт: від подачі сирого піску в піч та його сушіння до видачі необхідної фракції. А-А S Фіг. 4 9 Комп'ютерна верстка А. Рябко Підписне Тираж 28 прим Міністерство ОСВІТИ і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
