Спосіб монтажу паль морської стаціонарної платформи

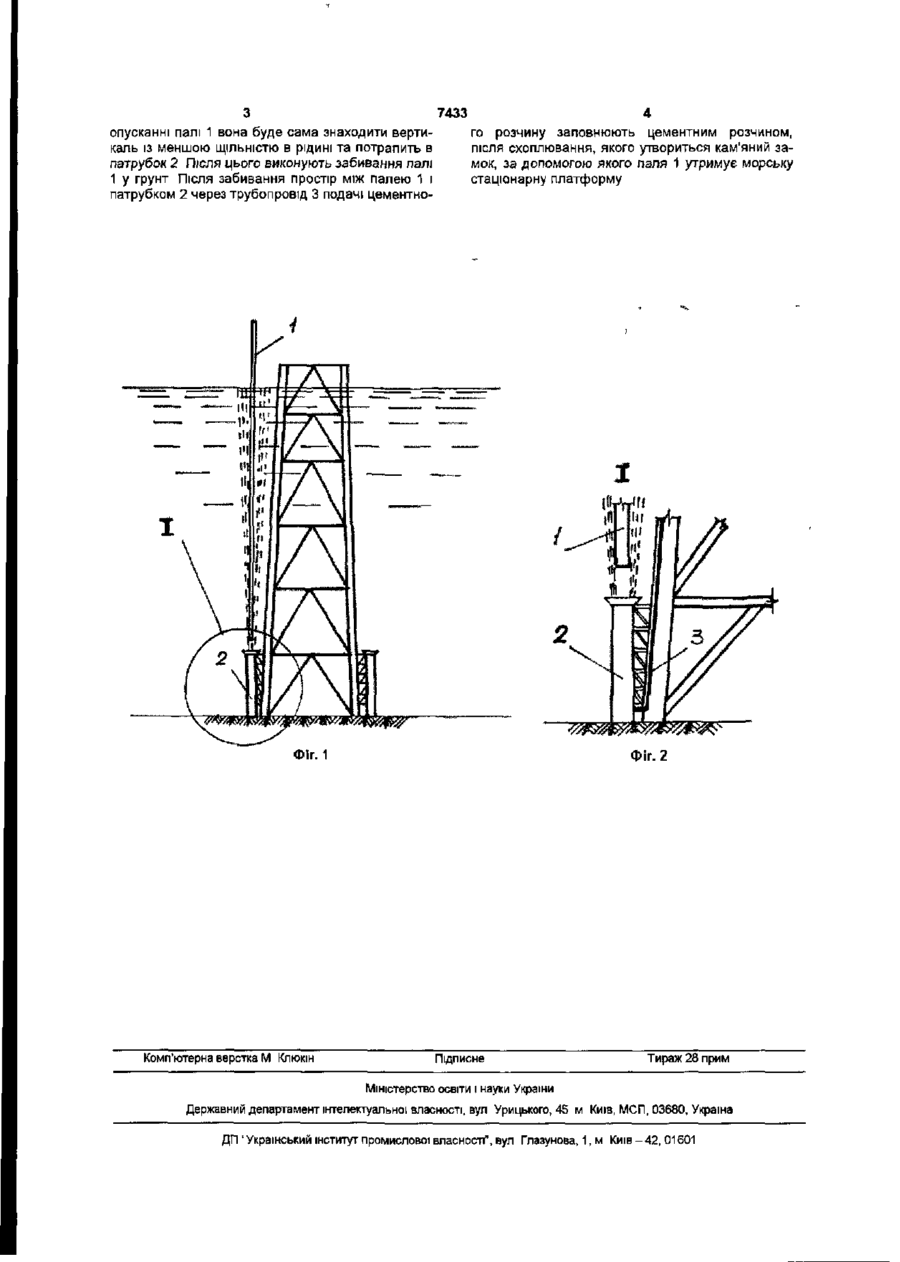

УКРАЇНА (19) UA (11,7433 аз» U (51,7Е02В17/02 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54, СПОСІБ МОНТАЖУ ПАЛЬ МОРСЬКОЇ СТАЦІОНАРНОЇ ПЛАТФОРМИ 1 {21,20041210359 {22, 16 12.2004 (24) 15 06 2005 (46, 15 06 2005, Бюл № 6, 2005 р (72, Ажермачов Сергій Геннадійович (73, НАЦІОНАЛЬНА АКАДЕМІЯ ПРИРОДООХОРОННОГО ТА КУРОРТНОГО БУДІВНИЦТВА {57,1 Спосіб монтажу паль морської стаціонарної платформи, що включає опускання палі в патру бок, забивання Ті в грунт, заповнення простору між патрубком і палею цементним розчином через трубопровід подачі цементного розчину, який відрізняється тим, що перед опусканням палі в патрубок через трубопровід подачі цементного розчину нагнітають газову суміш 2 Спосіб за п 1, який відрізняється тим, що як газову суміш використовують повітря Корисна модель стосується гідротехнічного будівництва, а саме способів спорудження морських стаціонарних платформ Відомим Є обраний найближчим аналогом спосіб монтажу паль морської стаціонарної платформи, описаний у виданні [Разведка и эксплуатация морских нефтяных и газовых месторождений, М , «Недра», 1978, 206 с В И Мищевич, Б.М. Логунцов, Н П. Уманчик и др , стр 19-20]. Спосіб полягає в наступному Крізь патрубок опускається паля, що забивається в морське дно за відомою технологією У кільцевий простір між внутрішньою поверхнею патрубка й зовнішньою поверхнею палі нагнітається цементний розчин через трубопровід подачі цементного розчину. сприяє влучанню палі, що опускається, у патрубок Поставлена технічна задача вирішується тим, що спосіб монтажу паль морської стаціонарної платформи, який включає опускання в патрубок палі, забивання її в ґрунт, заповнення простору між патрубком і палею цементним розчином через трубопровід подачі цементного розчину, згідно корисній моделі в патрубок перед опусканням палі через трубопровід подачі цементного розчину нагнітають газову суміш Згідно корисній моделі як газову суміш використовують повітря. Ознаками найближчого аналога, які збігаються з суттєвими ознаками корисної моделі, є опускання палі в патрубок, забивання її в грунт, заповнення простору між патрубком і палею цементним розчином через трубопровід подачі цементного розчину Технічним результатом корисної моделі є зниження трудомісткості й скорочення часу монтажу паль морсько! стаціонарної платформи Причиною, що перешкоджає досягненню технічного результату при використанні найближчого аналога, є складність влучання палі, що опускається, у патрубок, з-за того, що діаметри палі й патрубка відрізняються незначно, а вхідний отвір патрубка не є видимим під товщею води. Технічною задачею корисної моделі є вдосконалення способу монтажу паль морської стаціонарної платформи за рахунок створення лійки із води з розчиненій ній газової суміші, що Між сукупністю суттєвих ознак корисної моделі й технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Нагнітання газової суміші в патрубок приведе до того, що, виходячи з патрубка, газова суміш, підіймаючись нагору, утворює лійку з рідини у якій розчинені гази та щільністю якої буде нижчою, чим ЩІЛЬНІСТЬ навколишньої рідини. При опусканні паля сама буде вибирати шлях, де ЩІЛЬНІСТЬ В рідині є меншою, і потрапить у патрубок Завдяки цьому буде понижена трудомісткість і скорочений час монтажу паль морської стаціонарної платформи Корисна модель ілюстрована кресленнями На фіг 1 схематично зображена морська стаціонарна платформа під час монтажу палі, а на фіг 2 зображено вузол І фіг 1. Спосіб виконують у таким чином Перед опусканням палі 1 у патрубок 2 через трубопровід З подачі цементного розчину нагнітають газову суміш, наприклад повітря Виходячи з патрубка 2, повітря, піднімаючись нагору, утворить лійку з рідини у якій розчинені гази та ЩІЛЬНІСТЮ якої буде нижчою, чим щільність навколишньої рідини. При СО со 7433 опусканні палі 1 вона буде сама знаходити вертикаль із меншою ЩІЛЬНІСТЮ в рідині та потрапить в патрубок 2 Після ЦЬОГО виконують забивання палі 1 у грунт Після забивання простір між палею 1 і патрубком 2 через трубопровід 3 подачі цементно го розчину заповнюють цементним розчином, після схоплювання, якого утвориться кам'яний замок, за допомогою якого паля 1 утримує морську стаціонарну платформу ФІг. 1 Комп'ютерна верстка М Клююн Фіг. 2 Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45 м Київ, МСП, 03680, Україна ДП ' Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
