Турнікет типу “трипод” з травмобезпечною функцією “антипаніка”

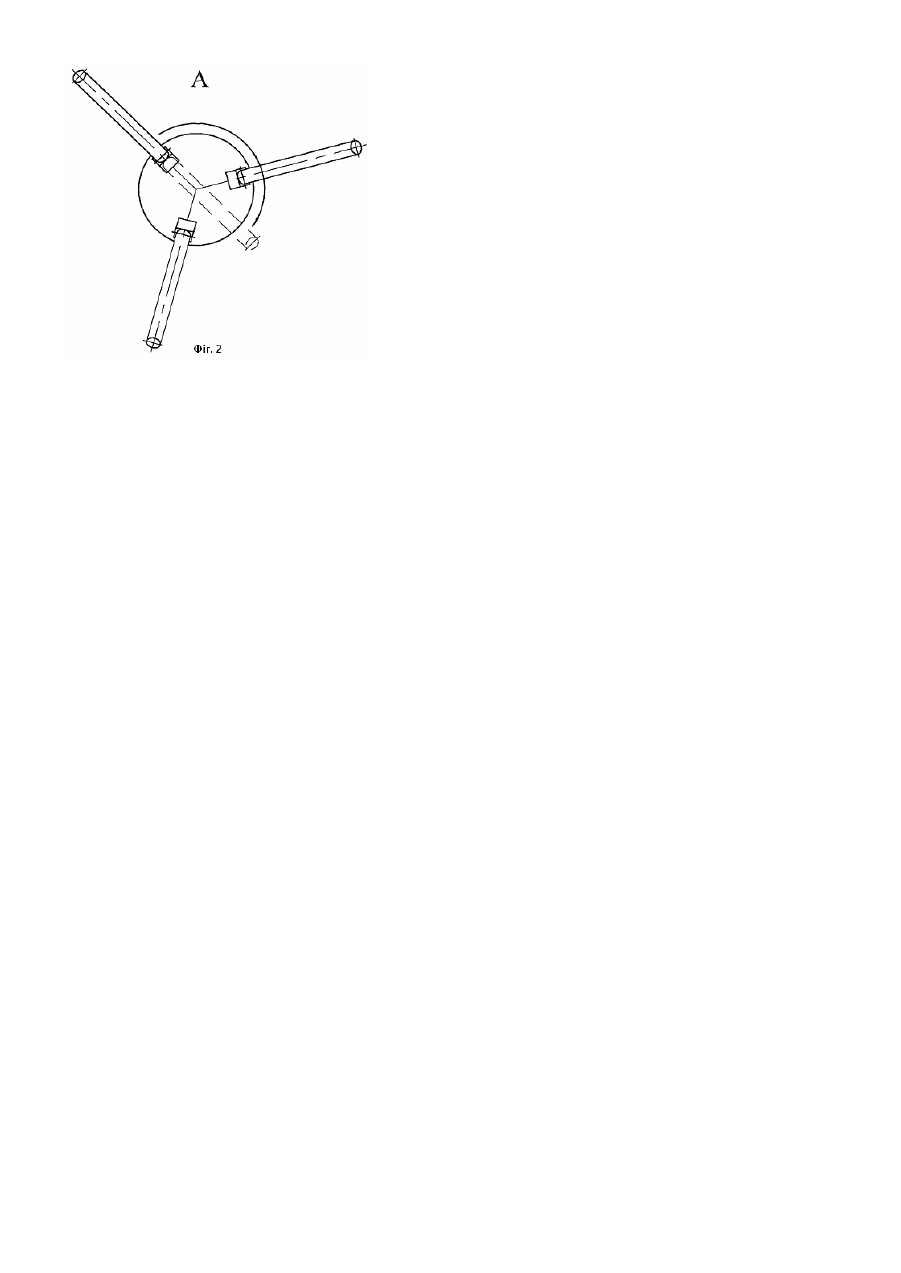

Турнікет типу трипод із травмобезпечною функцією "антипаніка" відноситься до обмежувачів доступу. Відомий турнікет типу "трипод" із функцією "антипаніка" [патент RU №2130540 С1 від 15.12.93p.], а також що випускається фірмами "Philips" (Голландія), "Tomsed" (США), "Automatic Systems" (Бельгія), "PERCo" (Росія) та інш. Цей турнікет являє собою корпус з нахиленим обертаючимся диском із радіальне розташованими на ньому трьома штангами з шарнірами і фіксаторами. Осі шарнірів штанг розташовані у площині перпендикулярній до осі обертання диска. Конструкція штанг з шарнірами і фіксаторами необхідна для реалізації у турнікеті функції "антипаніка", коли при виникненні надзвичайних обставин, верхня горизонтальна штанга після розблокування фіксатора падає вертикально вниз, повністю звільнюючи прохід повз турнікет. До недоліків даної конструкції слід віднести можливість травмування людини, якщо вона буде знаходитись у зоні проходу повз турнікет під час включення функції "антипаніка", тому що при цьому штанга під дією власної ваги падає упоперек проходу. Крім того, має місце доволі складна конструкція диска із взаємно-перпендикулярними осями обертання диска і штанг. Ця обставина призводить також до збільшення вартості її ви готовлення. В основу винаходу поставлено задачу у турнікеті типу "трипод" із функцією "антипаніка" шляхом зміни просторового розташування осей шарнірів штанг, забезпечити уникнення травмування, спрощення та здешевлення конструкції. Суть винаходу полягає у турнікеті типу "трипод" з травмобезпечною функцією "антипаніка", який вбирає в себе корпус з нахиленим обертаючимся диском з шарнірно закріпленими на ньому трьома штангами і фіксаторами. Осі шарнірів кожної із штанг розташовані в одній площині з віссю обертання диска. Це дозволяє уникнути травмування при знаходженні людини у зоні турнікету під час включення функції "антипаніка". При цьому найбільш суттєве спрощення конструкції турнікету, а отже і здешевлення, досягається при паралельному розташуванні осей шарнірів штанг до осі обертання диска. На фіг. 1 зображений вид збоку на турнікет типу "трипод" із травмобезпечною функцією "антипаніка" у робочому положенні. На фіг. 2 зображений вид А на диск із штангами та напрям повороту штанги при включенні функції "антипаніка". Пунктирними лініями на обох фігурах показано положення верхньої штанги після включення функції "антипаніка". Турнікет типу "трипод" із травмобезпечною функцією "антипаніка" складений з корпуса 1, в якому навколо нахиленої осі 2 обертається диск 3. На ньому радіальне розташовані три штанги 4, які у свою чергу мають можливість обертатися навколо осей 5 у диску 3. Фіксатори 6 служать для стопоріння штанг 4 у робочому положенні. При виникненні надзвичайної ситуації, або знеструмленні електричної мережі, коли необхідно повністю звільнити прохід повз турнікет, спрацьовує функція "антипаніка". При цьому розблоковується фіксатор 6 найвищої на даний момент штанги 4, яка перекриває упоперек прохід повз турнікет. Після цього штанга 4 повертається навколо своєї осі 5 униз і займає вертикальне положення, звільнюючи прохід. Завдяки коловій траєкторії штанги 4 виключається можливість травмування, оскільки вона така ж сама, як і траєкторія її робочого руху разом з диском 3 навколо осі 2. Із фіг. 1 видно, що така конструкція диска 3, значно простіша ніж диска з осями шарнірів штанг розташованих у перпендикулярній площині до осі 2 обертання диска 3. Немає необхідності у додаткових зварювальних та фрезерних операціях, бо немає самих кронштейнів під перпендикулярні осі шарнірів штанг. Тому вартість такого диска, а отже і турнікету буде нижчою. Геометрічні параметри взаємного розташування деталей турнікету мають бути такими, що дозволяють забезпечити виконання його функціонального призначення-в рабочому стані верхня штанга 4 має перекривати прохід повз турнікет, а при включенні функції “антипаніка”, штанга 4 не повинна перешкодати вільному проходу. Вочевідь, що ось 5 штанги 4, яка розташована в одній площині з віссю 2 диска 3, має бути у межах кута А (див. фіг.1), який у свою чергу залежить від конструктивно-геметричних параметрів механізму турнікету.
