Пластмасова патронна гільза та пристрій для її виготовлення

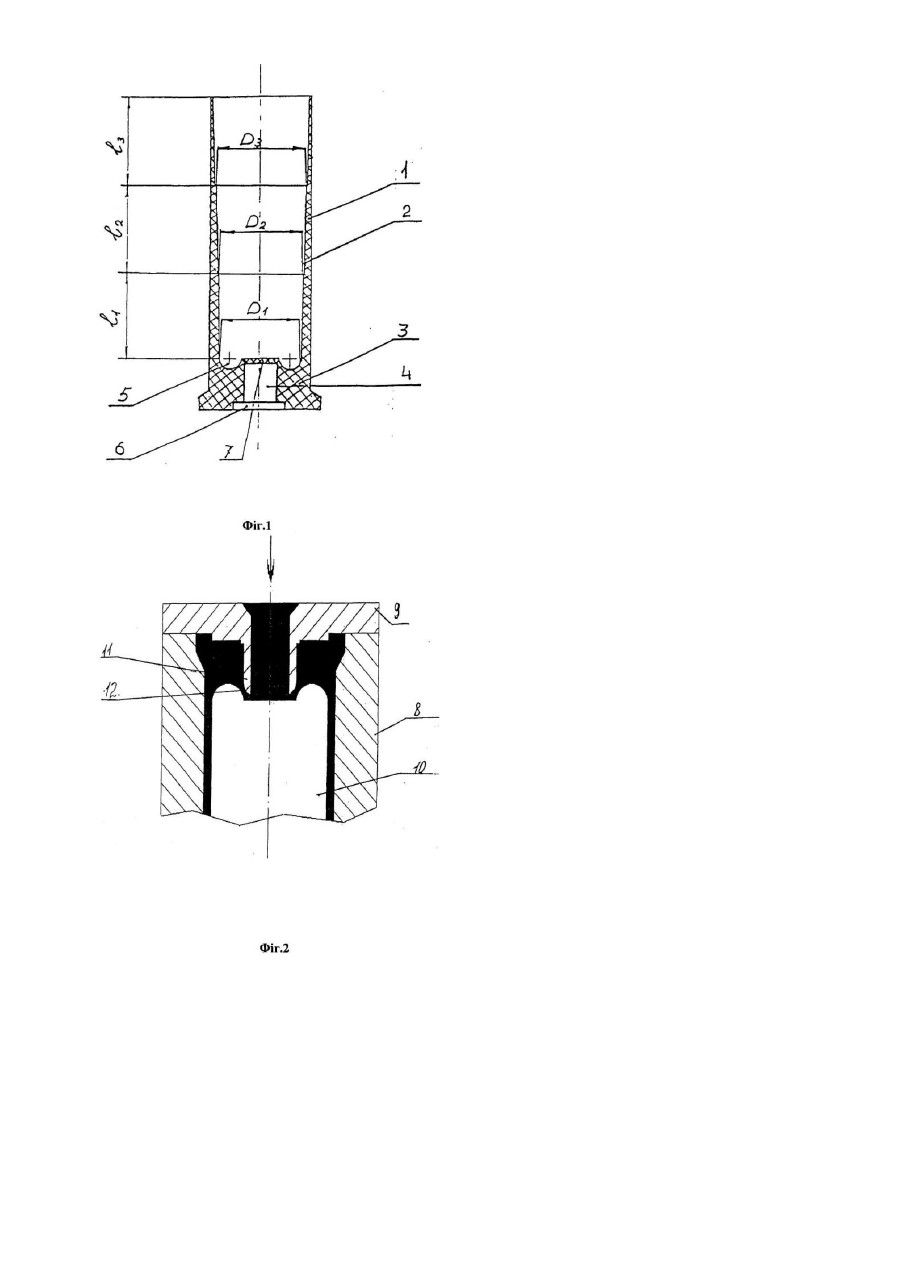

Винахід відноситься до галузі збройної техніки і стосується мисливських та спортивних патронів з пластмасовими гільзами. Відомі пластмасові гільзи для спортивних і мисливських патронів мають форму тонкостінної склянки з зовнішньою циліндричною стінкою, у днищі якої виконаний отвір під капсуль (Патент Англії №1161422, F42В5/30, опубл. 1969г.). З цього ж джерела відомо про пристрій для виготовлення пластмасової патронної гільзи, яка містить литтєву форму і розподільний блок з литтєвими отворами. Основним недоліком відомої гільзи є її невисока міцність - гільза руйнується під час пострілу. Геометрія внутрішньої поверхні гільзи і технологія її виготовлення не забезпечують їй міцності внаслідок утворення дефектів при литті. Цих недоліків позбавлена відома пластмасова патронна гільза, внутрішня стінка склянки якої виконана у вигляді трьох конічних ділянок, довжина і конусність яких збільшується від днища. (Свідоцтво на корисну модель РФ №11882, F42В5/30, 1999р. - найближчий аналог). В цьому же джерелі описаний пристрій для виготовлення гільзи. Недоліком відомої гільзи є те, що при спорядженні патрона частинки пороху можуть влучи ти в порожнину капсуля - запальника, що призводить до порушення процесу запалення і, як наслідок, до розкидання параметрів патронів. Недоліком пристрою для виготовлення гільзи є те, що наявність на пуансоні циліндричного пальця призводить до відхилення пуансона від осі в процесі заливки матриці робочою масою і, як наслідок, до порушення геометрії гільзи і до зменшення її міцності. Технічною задачею, на рішення якої направлений винахід, є підвищення балістичних показників і міцності виробу при збереженні низької вартості його виготовлення. Поставлена задача вирішується за рахунок того, що пластмасова патронна гільза у формі тонкостінної склянки з зовнішньою стінкою циліндричної форми і внутрішньою стінкою, виконаної у вигляді трьох конічних ділянок, довжина і конусність яких збільшується від днища склянки, в якій виконаний отвір під капсуль - запальник, додатково знаряджений тонкостінною перемичкою, що поділить порожнину склянки і порожнину для установи капсуля - запальника. Товщина перемички-діафрагми вибирається в межах 0,20,5мм. У пристрою для виготовлення пластмасової патронної гільзи, що містить литтєву форму, що виконана з матриці, яка формує зовнішню поверхню гільзи, полуматриці з конічним заливним отвором, що формує дно склянки, і пуансона, що формує вн утрішню поверхню гільзи, на полуматриці виконаний порожній циліндричний палець, що формує глухий капсульний отвір, що утворює з пуансоном кільцеве литникове сопло. На Фіг.1 зображений породільний розріз гільзи; на Фіг.2 - розріз пристрою для виготовлення гільзи. Гільза являє собою склянку 1, внутрішню поверхню 2 яка виконана з трьох конічних ділянок. У днище 3 гільзи виконаний капсульний отвір 4. Всередині склянки (навколо отвору 4) виконана компенсаційна канавка 5. Зовні у днищі 3 виконане концентрично отвору 4 заглиблення 6. Порожнина склянки і порожнина під капсуль - запальник поділені перемичкою 7. Пристрій для виготовлення гільзи складається з матриці 8, полуматриці 9, і пуансона 10. На полуматриці 9 виконаний порожній циліндричний палець 11, що формує глухий капсульний отвір. Між поверхнею пальця 11 і поверхнею пуансона 10 утворене кільцеве литтєве сопло 12. Вигоьовляється гільза наступним чином. Пластична маса з розподільного блоку (на кресленні не показаний) подається в циліндричний отвір полуматриці 9, надходить в порожнину пальця 11 і через литтєве сопло 12 попадає в формоутворюючу порожнину литтєвої форми. Заповнення порожнини відбувається рівномірно по всьому обсягу, що виключає появу дефектів. Після витягування з форми готової гільзи зайву частину литнику знищують, залишаючи між порожниною гільзи перемичку. Виготовлена таким чином гільза має наступні переваги. Гільза має підвищені міцностні характеристики. Розподіл порожнини гільзи - капсульної і камери згорання, призводить до підвищення балістичних характеристик патрона за рахунок винятку впливу порохового заряду на інтенсивність горіння капсуля і покращення процесу запалення. Експериментально встановлено, що товщину перемички слід вибирати в діапазоні 0,2-0,5мм. Описана гільза володіє підвищеними міцними характеристиками, дешева в виготовленні, дозволяє в декілька разів звузити «коридор» розкиду параметрів спорядженого патрона по тиску порохових зарядів і швидкості дробу.
