Хвилевий відбивач

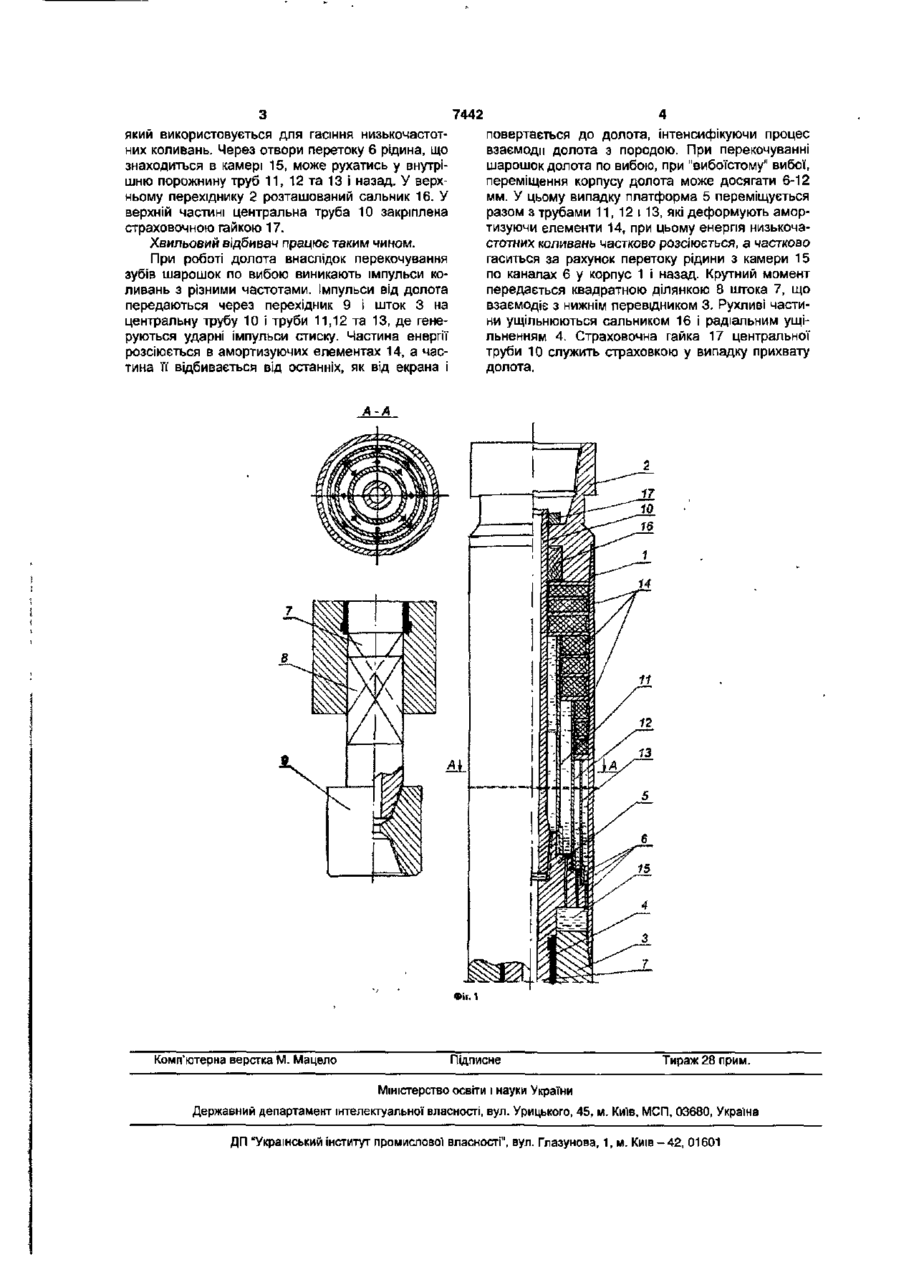

Хвилевий відбивач, що містить корпус, перехідники, хвилевід з труб різного поперечного перерізу, амортизатор, який відрізняється тим, що хвилевід містить комплект концентрично розташованих труб різної висоти, які жорстко закріплені нижніми кінцями на рухливій фігурній платформі, що з'єднує їх з гідравлічним амортизатором, а верхніми кінцями упираються в амортизатор, складений з східчастих амортизуючих елементів, встановлених паралельно. Корисна модель відноситься до технічних засобів для буріння свердловин, а саме до хвильових відбивачів подовжніх коливань бурильної колони. Відомий наддолотний відбивач [а.с. СРСР №448267, М.Кл. Е21Ы7/06], який містить хвилевід І екран, що виконані з матеріалів з різним питомим хвильовим опором. Однак, він має той недолік, що настроюється на одну частоту або на вузьку смугу частот. Найбільш близьким до технічного рішення, що пропонується, є хвилевий відбивач [а.с. СРСР №420751, М.Кл. Е21Ы7/06], що виконаний у вигляді двох жорстко зв'язаних труб різного поперечного перерізу, циліндричного кожуха, розміщеного в зоні з'єднання труб, що утворює з ними циліндричну порожнину заповнену повітрям. Однак, він також настроюється на вузьку смугу частот. Задачею корисної моделі є розширення смуги частот ефективної роботи хвилевого відбивача. Поставлена задача досягається тим, що у відомому хвилевому відбивачі, який включає корпус, перехідники, хвилевід з труб різного поперечного перерізу, амортизатор, згідно з технічним рішенням, що пропонується, хвилевід містить комплект концентричне розташованих труб різно"! висоти, які жорстко закріплені нижніми кінцями на рухливій фігурній платформі, що з'єднує їх з гідравлічним амортизатором, а верхніми кінцями упираються в амортизатор складений з східчастих амортизуючих елементів встановлених паралельно. Технічним результатам є підвищення ефективності роботи хвилевого відбивача в широкій смузі частот за рахунок встановлення концентрично розташованих труб, які настроєні на різні резонансні частоти і виконують функції хвилеводів, гідравлічного амортизатора, який гасить низькочастотні коливання, й амортизуючих елементів. На Фіг. 1-3 наведений загальний вид хвильового відбивача. Хвильовий відбивач складається з корпусу 1, верхнього перехідника 2, нижньої квадратної' муфти, що включає в себе нижній перехідник 3 з радіальним ущільненням 4, рухливої фігурної платформи 5 з отворами перетоку 6, штока 7, що має квадратну ділянку 8 і закінчується різьбою для приєднання наддолотного перехідника 9. До платформи 5 прикріплена центральна труба 10, що виконує роль каналу для промивної рідини І одночасно приймає на себе частину хвиль. До цієї ж платформи 5 на різьбі жорстко закріплені нижніми кінцями труби 11, 12 і 13 різної висоти і різного поперечного перерізу. їхня кількість визначається кількістю частот сигналу, що надходить від долота. У верхній частині корпусу 1 встановлений амортизатор, який складений з східчастих амортизуючих елементів 14 типу "сендвіч". У кожну сходинку амортизатора верхніми кінцями упираються відповідні труби хвилеводу. Нижній торець рухливої фігурної платформи 5 і верхній торець перехідника 3 утворюють камеру 15, заповнену маслом і разом з вільним простором у корпусі 1 і отворами перетоку 6 утворюють гідравлічний амортизатор, CM 7442 який використовується для гасіння низькочастотних коливань. Через отвори перетоку 6 рідина, що знаходиться в камері 15, може рухатись у внутрішню порожнину труб 11, 12 та 13 і назад. У верхньому перехіднику 2 розташований сальник 16. У верхній частині центральна труба 10 закріплена страховочною гайкою 17. Хвильовий відбивач працює таким чином. При роботі долота внаслідок перекочування зубів шарошок по вибою виникають імпульси коливань з різними частотами. Імпульси від долота передаються через перехідник 9 і шток 3 на центральну трубу 10 і труби 11,12 та 13, де генеруються ударні Імпульси стиску. Частина енергії розсіюється в амортизуючих елементах 14, а частина її відбивається від останніх, як від екрана і повертається до долота, інтенсифікуючи процес взаємодії долота з породою. При перекочуванні шарошок долота по вибою, при "вибоїстому" вибої, переміщення корпусу долота може досягати 6-12 мм. У цьому випадку платформа 5 переміщується разом з трубами 11, 12 і 13, які деформують амортизуючи елементи 14, при цьому енергія низькочастотних коливань частково розсіюється, а частково гаситься за рахунок перетоку рідини з камери 15 по каналах 6 у корпус 1 і назад. Крутний момент передається квадратною ділянкою 8 штока 7, що взаємодіє з нижнім перевідником 3. Рухливі частини ущільнюються сальником 16 і радіальним ущільненням 4. Страховочна гайка 17 центральної труби 10 служить страховкою у випадку прихвату долота. А-А Комп'ютерна верстка М. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
