Навісний відбивач для тепличного світильника

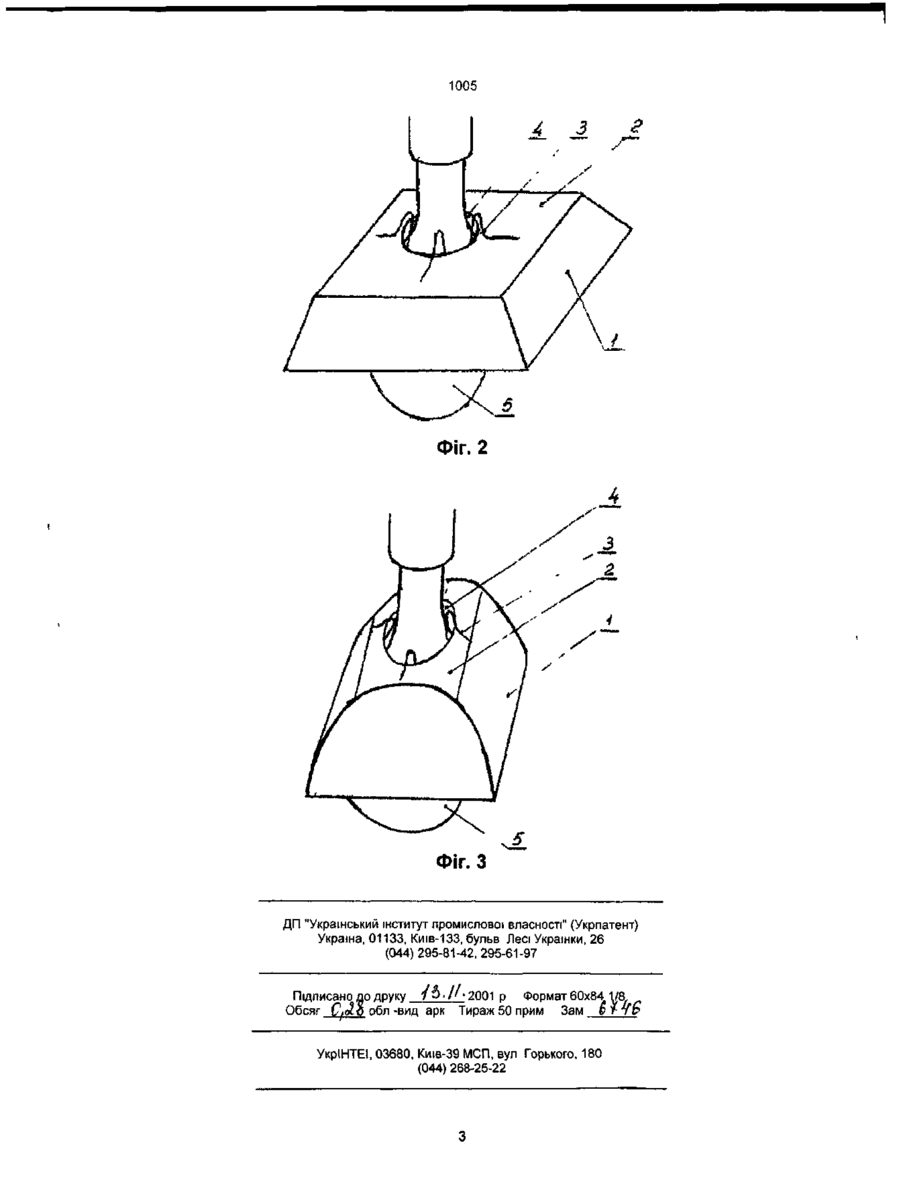

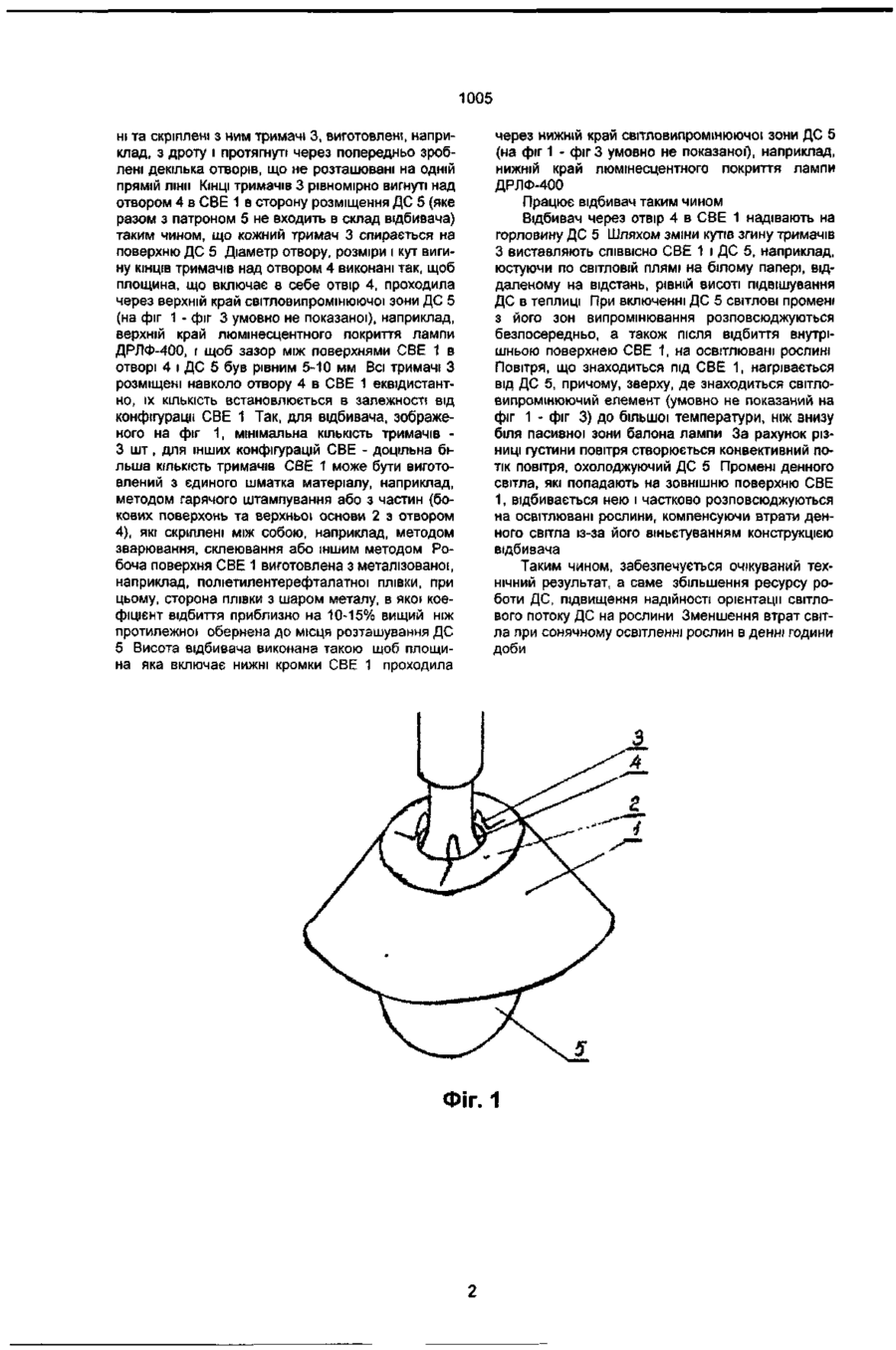

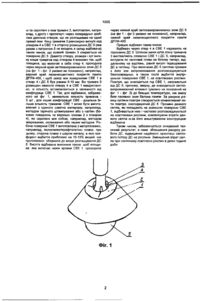

Навісний відбивач для тепличного світильника, що містить світловщбиваючий елемент з отвором для розміщення в ньому джерела світла який відрізняється тим, що світловщбиваючий елемент виконано з двосторонніми світловідбиваючими поверхнями і додатково обладнано щонайменше трьома тримачами, рівномірно виступаючими над отвором і розташованими еквідистантно навколо джерела світла при цьому верхня кромка світловідбивача розміщена напроти місця розташування верхньої межі світловипромінюючої зони джерела світла, а нижня кромка - не вище нижньої межі розташування цієї зони Корисна модель стосується світлотехніки, зокрема, освітлювачів теплиці, і може знайти застосування в аграрних підприємствах і підсобному господарстві при вирощуванні різних рослин Відомий навісний відбивач для тепличного світильника з алюмінієвої фольги, що містить світловщбиваючий елемент (СВЕ) з отвором для розміщення в ньому ДС (авторське свідоцтво СРСР № 1778435 кл F 21 V 7/00 за 1992 рік) Недоліками цього відбивача є 1) відсутність зазору між відбивачем і поверхнею ДС, що викликає напружений тепловий режим ДС, знижує ресурс роботи останнього, затрудняє орієнтацію та фіксацію відбивача відносно освітлюваної поверхні в процесі експлуатації 2; не обмежена по відношенню до випромінюючого елемента його висота, що призводить до збільшення габаритів світильника і, як наслідок затінення рослин при їх освітлені сонячним світлом в денні години доби В основу створення корисної моделі поставлена задача удосконалення навісного відбивача для тепличного світильника шляхом додаткового введення утримувачів, скріплених з СВЕ, встановлення СВЕ в ВІДПОВІДНОСТІ з довжиною світловипромінюючої зони ДС, виконання зовнішньої поверхні СВЕ світловідбиваючою, що призводить до підвищення ресурсу роботи ДС, підвищення надійності СПІВВІСНОГО встановлення і фіксації СВЕ відносно ДС, зменшення втрат денного світла Поставлена задача вирішується за рахунок того, що навісний відбивач для тепличного світильника, що містить СВЕ з отвором для розміщення в ньому ДС, згідно з розробкою корисної моделі СВЕ, виконано з двосторонніми світловщбиваючими поверхнями і додатково обладнано щонай менше трьома утримувачами, рівномірно виступаючими над отвором і розташованими еквідистантно навколо ДС, при цьому верхня кромка світловідбивача розміщена напроти місця розташування верхньої межі світловипромінюючої зони джерела світла, а нижня кромка - не віще нижньої межі розташування цієї зони Скріпленням СВЕ з утримувачами, які рівномірно виступають над отвором і еквідистантно розташовані навколо нього, забезпечується надійне встановлення і фіксація відбивача СПІВВІСНО з ДС, з рівномірним зазором між їх поверхнями Це поліпшує тепловий режим роботи ДС за рахунок створення конвективного охолоджуючого потоку повітря через отвір і збільшує ресурс роботи ДС Обмеженням розмірів СВЕ в ВІДПОВІДНОСТІ з розмірами світловідбиваючої зони ДС, а також виконанням зовнішньої поверхні СВЕ світловідбиваючою, зменшуються втрати сонячного освітлення рослин в денні години доби за рахунок відбиття нею сонячних променів на рослини Таким чином, досягається очікуваний технічний результат, а саме збільшення ресурсу роботи ДС, підвищення надійності орієнтації світлового потоку ДС на рослини Зменшення втрат світла при сонячному освітленні рослин в денні години доби На фіг 1 - фіг 3 зображені варіанти виконання відбивача На фіг 1 зображений відбивач з СВЕ, виконаний в формі зрізаного конуса, на фіг 2 - в формі зрізаної піраміди, а на фіг 3 - з параболічною поверхнею відбиття Відбивач містить СВЕ 1, в який в верхні зоні, наприклад, верхній основі 2 зрізаного конуса, зрізаної піраміди або параболічної поверхні вставле < Z) 1005 ні та скріплені з ним тримачі 3, виготовлені, наприклад, з дроту і протягнуті через попередньо зроблені декілька отворів, що не розташовані на одній прямій лінії КІНЦІ тримачів 3 рівномірно вигнуті над отвором 4 в СВЕ 1 в сторону розміщення ДС 5 (яке разом з патроном 5 не входить в склад відбивача) таким чином, що кожний тримач 3 спирається на поверхню ДС 5 Діаметр отвору, розміри і кут вигину КІНЦІВ тримачів над отвором 4 виконані так, щоб площина, що включає в себе отвір 4, проходила через верхній край світловипромінюючої зони ДС 5 (на фіг 1 - фіг 3 умовно не показаної), наприклад, верхній край люмінесцентного покриття лампи ДРЛФ-400, і щоб зазор між поверхнями СВЕ 1 в отворі 4 і ДС 5 був рівним 5-10 мм Всі тримачі З розміщені навколо отвору 4 в СВЕ 1 еквідистантно, їх КІЛЬКІСТЬ встановлюється в залежності від конфігурації СВЕ 1 Так, для відбивача, зображеного на фіг 1, мінімальна КІЛЬКІСТЬ тримачів З шт, для інших конфігурацій СВЕ - доцільна більша КІЛЬКІСТЬ тримачів СВЕ 1 може бути виготовлений з єдиного шматка матеріалу, наприклад, методом гарячого штампування або з частин (бокових поверхонь та верхньої основи 2 з отвором 4), які скріплені між собою, наприклад, методом зварювання, склеювання або іншим методом Робоча поверхня СВЕ 1 виготовлена з металізованої, наприклад, поліетилентерефталатної плівки, при цьому, сторона плівки з шаром металу, в якої коефіцієнт відбиття приблизно на 10-15% вищий ніж протилежної обернена до місця розташування ДС 5 Висота відбивача виконана такою щоб площина яка включає нижні кромки СВЕ 1 проходила через нижній край світловипромінюючої зони ДС 5 (на фіг 1 - фіг 3 умовно не показаної"), наприклад, нижній край люмінесцентного покриття лампи ДРЛФ-400 Працює відбивач таким чином Відбивач через отвір 4 в СВЕ 1 надівають на горловину ДС 5 Шляхом зміни кутів згину тримачів З виставляють співвюно СВЕ 1 і ДС 5, наприклад, юстуючи по СВІТЛОВІЙ плямі на білому папері, віддаленому на відстань, рівній висоті підвішування ДС в теплиці При включенні ДС 5 СВІТЛОВІ промені з його зон випромінювання розповсюджуються безпосередньо, а також після відбиття внутрішньою поверхнею СВЕ 1, на освітлювані рослині Повітря, що знаходиться під СВЕ 1, нагрівається від ДС 5, причому, зверху, де знаходиться світловипромінюючий елемент (умовно не показаний на фіг 1 - фіг 3) до більшої температури, ніж внизу біля пасивної зони балона лампи За рахунок різниці густини повітря створюється конвективний потік повітря, охолоджуючий ДС 5 Промені денного світла, які попадають на зовнішню поверхню СВЕ 1, відбивається нею і частково розповсюджуються на освітлювані рослини, компенсуючи втрати денного світла із-за його віньєтуванням конструкцією відбивача Таким чином, забезпечується очікуваний технічний результат, а саме збільшення ресурсу роботи ДС, підвищення надійності орієнтації світлового потоку ДС на рослини Зменшення втрат світла при сонячному освітленні рослин в денні години доби ФІГ. 1 1005 4 З В Фіг. 2 Фіг. З ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку /б»//» 2001 р Формат 60x84 178 бсяг СЛс обл -вид арк Тираж 50 прим Зам Р П Р УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
