Відбивач освітлювального приладу

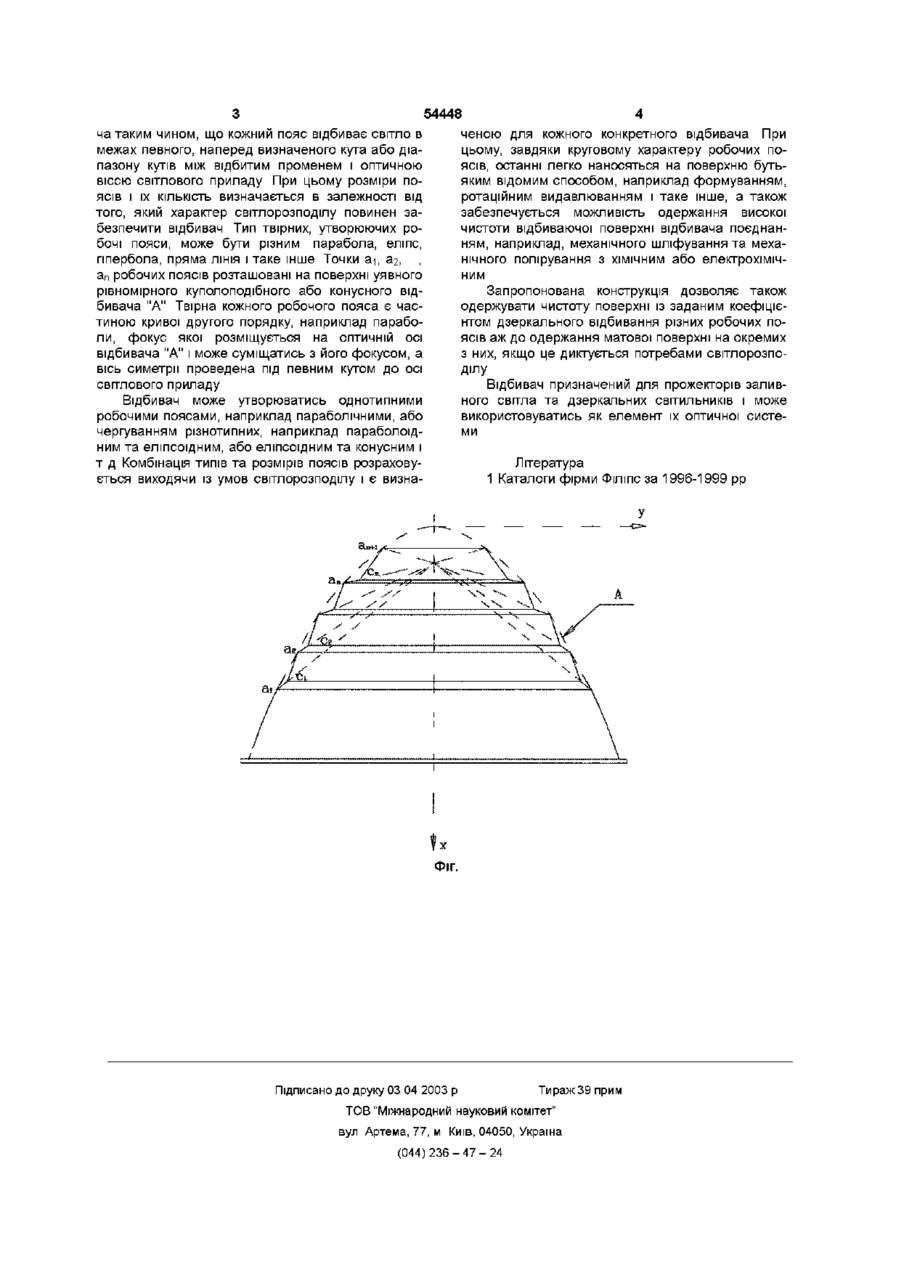

1 Відбивач освітлювального приладу, що містить бокову поверхню, яка складена з набору поясів, що розташовані симетрично відносно оп тичної осі відбивача, який відрізняється тим, що бокова поверхня складена з послідовного набору робочих поясів, твірні яких є частинами кривих другого порядку, та перехідних конічних поясів або тільки конічних робочих і конічних перехідних поясів 2 Відбивач за п 1, який відрізняється тим, що оптична вісь кожного робочого пояса розміщена під певним, наперед визначеним, кутом до оптичної осі освітлювального приладу 3 Відбивач за п 1, який відрізняється тим, що фокуси робочих поясів лежать на оптичній осі освітлювального приладу і зібрані в одній точці або розміщені на оптичній осі в наперед визначеному порядку 4 Відбивач за п 1, який відрізняється тим, що перехідні пояси виконані так, що їх поверхня затінена відносно джерела світла 5 Відбивач за п 1, який відрізняється тим, що кожен пояс має заданий коефіцієнт дзеркального відбиття Винахід відноситься до електротехніки, зокрема світлотехніки, і може бути використаний в конструкціях відбивачів прожекторів та промислових тільки в притаманному йому напрямку в межах наперед визначеного кута або його діапазонів, що забезпечує необхідний розподіл світлового потоку в просторі, значно збільшивши кут 2а На кресленні подана схематично конструкція запропонованого відбивача Відбивач складається з послідовного набору криволінійних (робочих) та конусних (перехідних) або тільки конусних (робочих і перехідних) п поясів заданої висоти і конфігурації, де п - натуральні числа від 2 до п При цьому пояси утворені твірними а-іс-і, агСг, , а п с п розміщені на поверхні відбивача таким чином, що їх поверхня затінюється уступами с-і, С2, сз, , с п Ці ПОЯСИ не зменшують робочу поверхню відбивача і служать перехідними містками між робочими поясами Робочі пояси утворені криволінійними (прямолінійними) твірними, наприклад параболами 2, С23з, , спап+і, розміщені на поверхні відбива СВІТИЛЬНИКІВ Мета винаходу - спрощення технології виготовлення та розширення світлотехнічних характеристик відбивача Відомий відбивач параболокругового прожектора та світильника фірми ФІЛІПС з рівномірною гладкою або призматичною боковою поверхнею, недоліком якого є відносно низький коефіцієнт дзеркального відбивання для призматичного відбивача, та невеликий кут 2а, де а-кут між відбитим променем та оптичною віссю відбивача [1] Запропонована конструкція відбивача прожектора або світильника дає змогу, завдяки наперед заданому куту нахилу твірної кожного складового елемента, випромінювати світло в суворо визначеному напрямку простору Прк цьому кожний складовий елемент може випромінювати світло О 00 ю 54448 ча таким чином, що кожний пояс відбиває світло в межах певного, наперед визначеного кута або діапазону кутів між відбитим променем і оптичною віссю світлового приладу При цьому розміри поясів і їх КІЛЬКІСТЬ визначається в залежності від того, який характер світлорозподілу повинен забезпечити відбивач Тип твірних, утворюючих робочі пояси, може бути різним парабола, еліпс, гіпербола, пряма ЛІНІЯ І таке інше Точки а-і, аг, а п робочих поясів розташовані на поверхні уявного рівномірного куполоподібного або конусного відбивача "А" Твірна кожного робочого пояса є частиною кривої другого порядку, наприклад параболи, фокус якої розміщується на оптичній осі відбивача "А" і може суміщатись з його фокусом, а вісь симетрії проведена під певним кутом до осі світлового приладу ченою для кожного конкретного відбивача При цьому, завдяки круговому характеру робочих поясів, останні легко наносяться на поверхню бутьяким відомим способом, наприклад формуванням, ротаційним видавлюванням і таке інше, а також забезпечується можливість одержання високої чистоти відбиваючої поверхні відбивача поєднанням, наприклад, механічного шліфування та механічного полірування з ХІМІЧНИМ або електрохімічним Запропонована конструкція дозволяє також одержувати чистоту поверхні із заданим коефіцієнтом дзеркального відбивання різних робочих поясів аж до одержання матової поверхні на окремих з них, якщо це диктується потребами світлорозподілу Відбивач призначений для прожекторів заливного світла та дзеркальних СВІТИЛЬНИКІВ І може використовуватись як елемент їх оптичної системи Відбивач може утворюватись однотипними робочими поясами, наприклад параболічними, або чергуванням різнотипних, наприклад параболоідним та еліпсоїдним, або еліпсоїдним та конусним і т д Комбінація типів та розмірів поясів розраховується виходячи із умов світлорозподілу і є визна Література 1 Каталоги фірми ФІЛІПС за 1996-1999 рр ! х Фіг. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
