Підшипниковий вузол

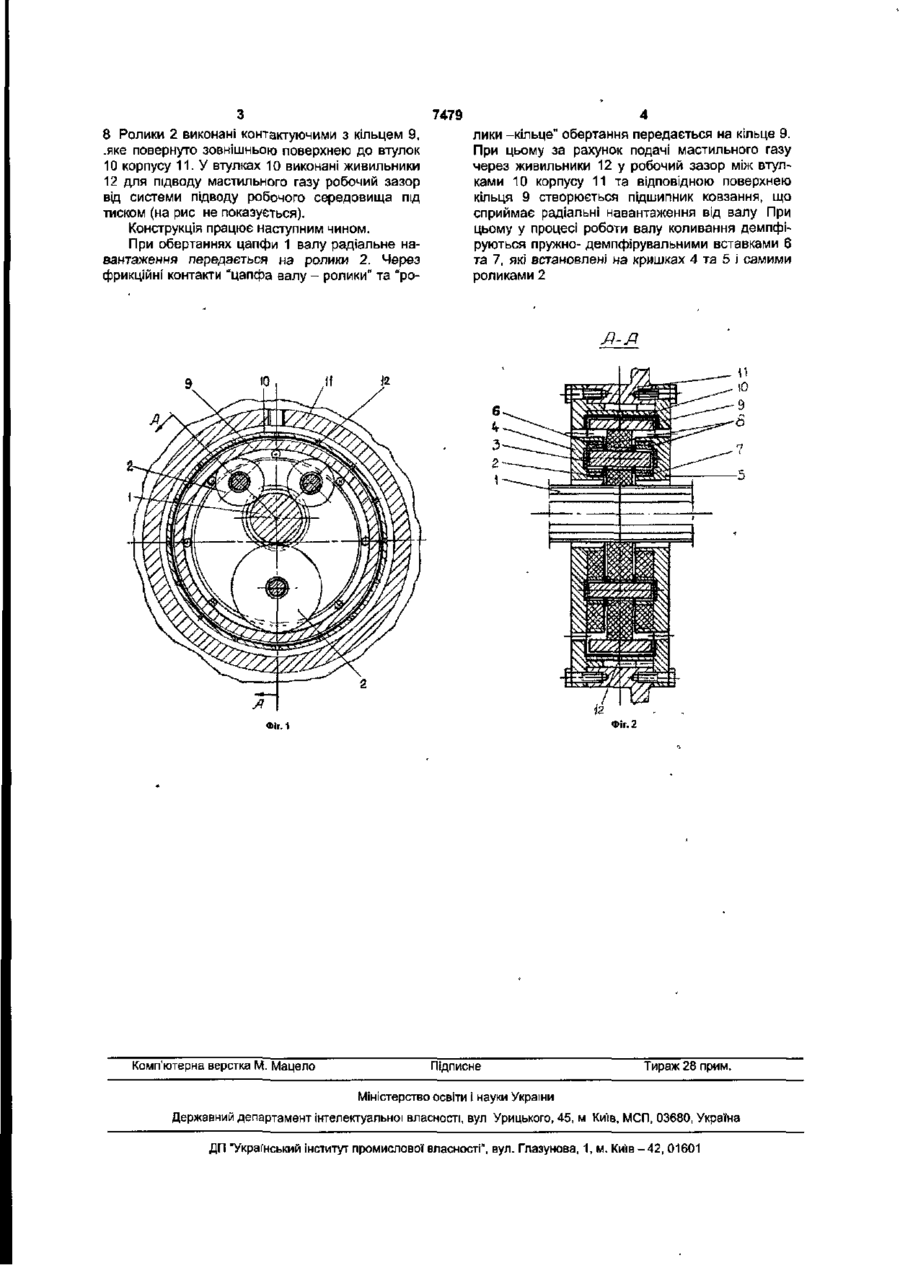

Підшипниковий вузол, який має корпус, підшипники кочення у вигляді розташованих на своїх Корисна модель відноситься до галузі машинобудування і може використовуватися в опорних пристроях з швидкообертальними роторами. Відома конструкція газостатичного підшипникового вузла, який має підшипник кочення у вигляді розташованих навкруги цапфи валу роликів, що розміщені на осях, причому ролики виконані контактуючими з цапфою вала та охоплюючими відповідні поверхні роликів кільцем, яке встановлено у підшипнику ковзання, втулка якого розміщена у корпусі [Судовое энергомашиностроение: Сборник научних трудов - Николаев1 НКИ, 1991; статья А.И. Тарабрин, А.К. Чередниченко, В.М Резник О возможности повышения работоспособности опорних газостатических подшипников за счет снижения скорости скольжения. - с. 27-33]. Недоліком конструкції є мала здатність демпфірування коливань Прототипом обрана конструкція газостатичного підшипникового вузла, що має підшипники кочення у вигляді розташованих на своїх осях роликів, які контактують з цапфою вала та охоплюючим відповідні поверхні роликів кільцем, що повернуто циліндричною поверхнею до поверхонь втулок корпусу, які виконуються з пружнодемпфірувального матеріалу. Кільце при цьому виконується фігурним з поясками, які повернуті до відповідних поверхонь роликів. [Україна, Деклараційний патент на винахід № 69911 А, заявка № 20031211629 від 26.06.2004, Підшипниковий вузол]. Даний підшипниковий вузол має добрі демп осях роликів, що контактують з цапфою вала та охоплюючим відповідні поверхні роликів кільцем, яке повернуто циліндричною поверхнею до поверхонь втулок корпусу, який відрізняється тим, що осі роликів установлені на пружнодемпфірувальних вставках з втулками на кришках, що розташовані співвісно цапфі вала, при цьому ролики виконані з пружно-демпфірувального матеріалу. фірувальні властивості, але достатньо складний у виготовленні. Завдання винаходу полягає у спрощенні конструкції підшипникового вузла. Для вирішення даного завдання підшипниковий вузол, який має підшипники кочення у вигляді розташованих на своїх осях роликів, що контактують з цапфою вала та охоплюючим відповідні поверхні роликів кільцем, яке повернуто циліндричною поверхнею до поверхонь втулок корпусу, виконаний таким чином, що осі роликів установлені на пружно-демпфірувальних вставках з втулками на кришках, які розташовані співвісно цапфі валу, при цьому ролики також виконані з пружно-демпфірувального матеріалу. Установка осей роликів у кришках дозволяє не робити охоплююче кільце фігурним та спрощує процес збирання вузла При цьому установка осей роликів у пружно-демпфірувальних вставках з втулками та виготовлення роликів з пружнодемпфірувального матеріалу дозволяє при коливаннях успішно розсіювати енергію та ефективно демпфірувати вібрації, що виникають при роботі швидкообертальних роторів. На Фіг 1 показується поперечний переріз підшипникового вузла. На Фіг.2 показується поздовжній переріз Фіг.1 по А-А Підшипниковий вузол містить цапфу 1 вала, що спирається на ролики 2, які виконані з пружно- демпфірувального матеріалу Ролики 2 своїми осями 3 встановлені на кришках 4 та 5 з пружнодемпфірувальними вставками 6 та 7 на втулках о 7479 8 Ролики 2 виконані контактуючими з кільцем 9, .яке повернуто зовнішньою поверхнею до втулок 10 корпусу 11. У втулках 10 виконані живильники 12 для підводу мастильного газу робочий зазор вщ системи підводу робочого середовища під тиском (на рис не показується). Конструкція працює наступним чином. При обертаннях цапфи 1 валу радіальне навантаження передається на ролики 2. Через фрикційні контакти "цапфа валу - ролики" та "ро лики -кільце" обертання передається на кільце 9. При цьому за рахунок подачі мастильного газу через живильники 12 у робочий зазор між втулками 10 корпусу 11 та відповідною поверхнею кільця 9 створюється підшипник ковзання, що сприймає радіальні навантаження від валу При цьому у процесі роботи валу коливання демпфіруються пружно- демпфірувальними вставками 6 та 7, які встановлені на кришках 4 та 5 і самими роликами 2 1-Д А Фіг. 2 ФІГ. 1 Комп'ютерна верстка М. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент Інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Украґнський інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
