Кумулятивний спіральний перфоратор

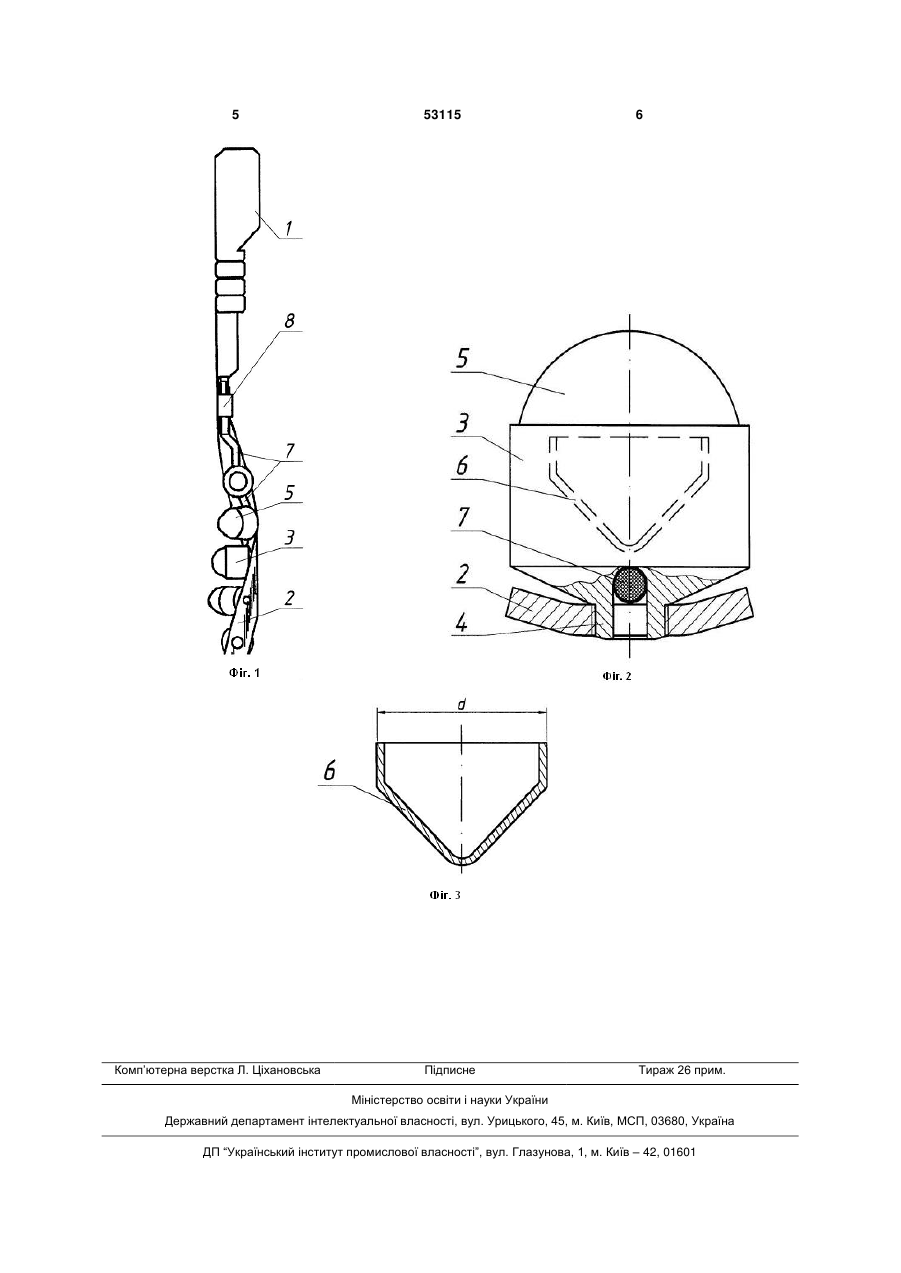

Кумулятивний спіральний перфоратор, який включає перфораторну головку, прикріплений до неї з'єднувальний елемент у вигляді скріплених з'єднувачем спіральних стрічок, на яких закріплено кумулятивні заряди із детонуючим шнуром, вибуховий патрон, який відрізняється тим, що кришки кумулятивних зарядів розташовано в напрямку, протилежному від стрічки, а кріплення детонуючого шнура забезпечується стрічкою. (19) (21) u201003293 (22) 22.03.2010 (24) 27.09.2010 (46) 27.09.2010, Бюл.№ 18, 2010 р. (72) ВОЙТЕНКО ЮРІЙ ІВАНОВИЧ, ГОШОВСЬКИЙ СЕРГІЙ ВОЛОДИМИРОВИЧ, ДРАЧУК ОЛЕКСАНДР ГРИГОРОВИЧ (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ГЕОЛОГОРОЗВІДУВАЛЬНИЙ ІНСТИТУТ 3 ного перфоратора [3] є кріплення КЗ до спіральних стрічок різьбовим з'єднанням на головці, що обмежує технологічні можливості його застосування при виконанні задач, метою яких є створення перфораційних отворів з великим вхідним діаметром. В основу корисної моделі поставлено задачу розширення технологічних можливостей застосування кумулятивного спірального перфоратора шляхом зміни кріплення ДШ та КЗ, призначених для формування перфораційних отворів з великим вхідним діаметром. Поставлена задача вирішується тим, що в кумулятивному спіральному перфораторі, який включає перфораторну головку, прикріплений до неї з'єднувальний елемент у вигляді скріплених з'єднувачем спіральних стрічок, на яких закріплено КЗ із ДШ, вибуховий патрон, згідно корисної моделі, кришки КЗ розташовано в напрямку, протилежному від стрічки, а кріплення ДШ забезпечується стрічкою. Загальний вигляд запропонованої конструкції кумулятивного спірального перфоратора показано на Фіг.1. До перфораторної головки 1 гвинтами (на Фіг.1 не показано) прикріплено з'єднувальний елемент, що являє собою з'єднані між собою з'єднувачем (на Фіг.1 не показано) спіральні стрічки 2 із наскрізними отворами, в яких закріплено КЗ. КЗ у цих наскрізних отворах закріплюються виступом 3 на корпусі 4 (Фіг.2) відомими способами, наприклад, різьбовим з'єднанням, як показано на Фіг.2, або за допомогою стопорних кілець чи шплінтів (на Фіг.1, Фіг.2 не показано). Таким чином, при цьому кришку 5 КЗ розташовано в напрямку, протилежному від стрічки 2 (Фіг.1, Фіг.2), а, отже, і кумулятивну порожнину КЗ із КО 6 ( на Фіг.2, Фіг.3 показано КО циліндроконічної форми) теж буде розташовано в напрямку, протилежному від стрічки 2. При кріпленні корпусу 3 КЗ до стрічки 2 за допомогою різьбового з'єднання ДШ 7 протягується через посадочне місце у виступі 4 на корпусі 3 КЗ. Таким чином, кріплення ДШ 7 до КЗ (його корпусу 3), тобто його фіксація в посадковому місці, забезпечується стрічкою 2. При інших способах кріплення, зокрема, стопорними кільцями чи шплінтами, перед кріпленням КЗ можливо попередньо розташовувати ДШ 7 на стрічці 2. За необхідності, для запобігання ймовірному негативному вибуховому впливу ДШ 7 на стрічки 2 між ними можливо встановлення демп 53115 4 фуючої прокладки, наприклад, з гуми (на Фіг.1, Фіг.2 не показано). Після цього до ДШ 7 прикріплюється вибуховий патрон 8 (Фіг.1). На кінець стрічки 2 з'єднувального елементу кріпиться хвостовик або кінець стрічки 3 загинається на висоту, що дорівнює поперечному габариту перфоратора (на Фіг.1 не показано). Запропонований кумулятивний спіральний перфоратор працює наступним чином. Споряджений перфоратор головкою 1 приєднують до каротажного кабелю (на Фіг.1 не показано) та спускають до свердловини на інтервал перфорації, після чого за допомогою підривної машинки ініціюють вибуховий патрон 8, від якого детонація через ДШ 7 передається до КЗ. При спрацьовуванні КЗ із КО 6 формується КС, який пробиває кришку 5 КЗ та створює перфораційний отвір у свердловині. При цьому корпус 3 та кришка 5 К3 руйнуються. При використанні КО 6 нетрадиційної форми формується КС, діаметр якого близький до діаметру його циліндричної частини d (Фіг.3), що дозволяє, відповідно, сформувати перфораційний отвір з великим вхідним діаметром (близьким до d). Оскільки КС діє в напрямку, протилежному від стрічки, при цьому унеможливлюється руйнування КС стрічки 2 перфоратора відповідної товщини. В запропонованому кумулятивному спіральному перфораторі також можливе використання КЗ, призначених для створення глибоких перфораційних отворів. Після прострілювання перфораторна головка 1 зі з'єднувальним елементом (скріплених з'єднувачем спіральних стрічок 2) безперешкодно піднімається на поверхню. Таким чином, поставлена задача корисної моделі - розширення технологічних можливостей застосування кумулятивного спірального перфоратора досягається. Джерела інформації 1. Патент № 57286 UA. Кумулятивний перфоратор. Е21В43/117. Опубл. 16.06. 2003 р. Бюл. №6. 2. Патент № 8527 UA. Кумулятивний розсувний перфоратор. Е21В43/117. Опубл. 15.08.2005. Бюл. №8. 3. Patent № 5662178 USA. Wave strip perforating system. E21B43/11, E21B43/117, E21B43/116. Pub. 29.03.1996. 5 Комп’ютерна верстка Л. Ціхановська 53115 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
