Шлікер для виливання карбідокремнієвих вогнетривких виробів

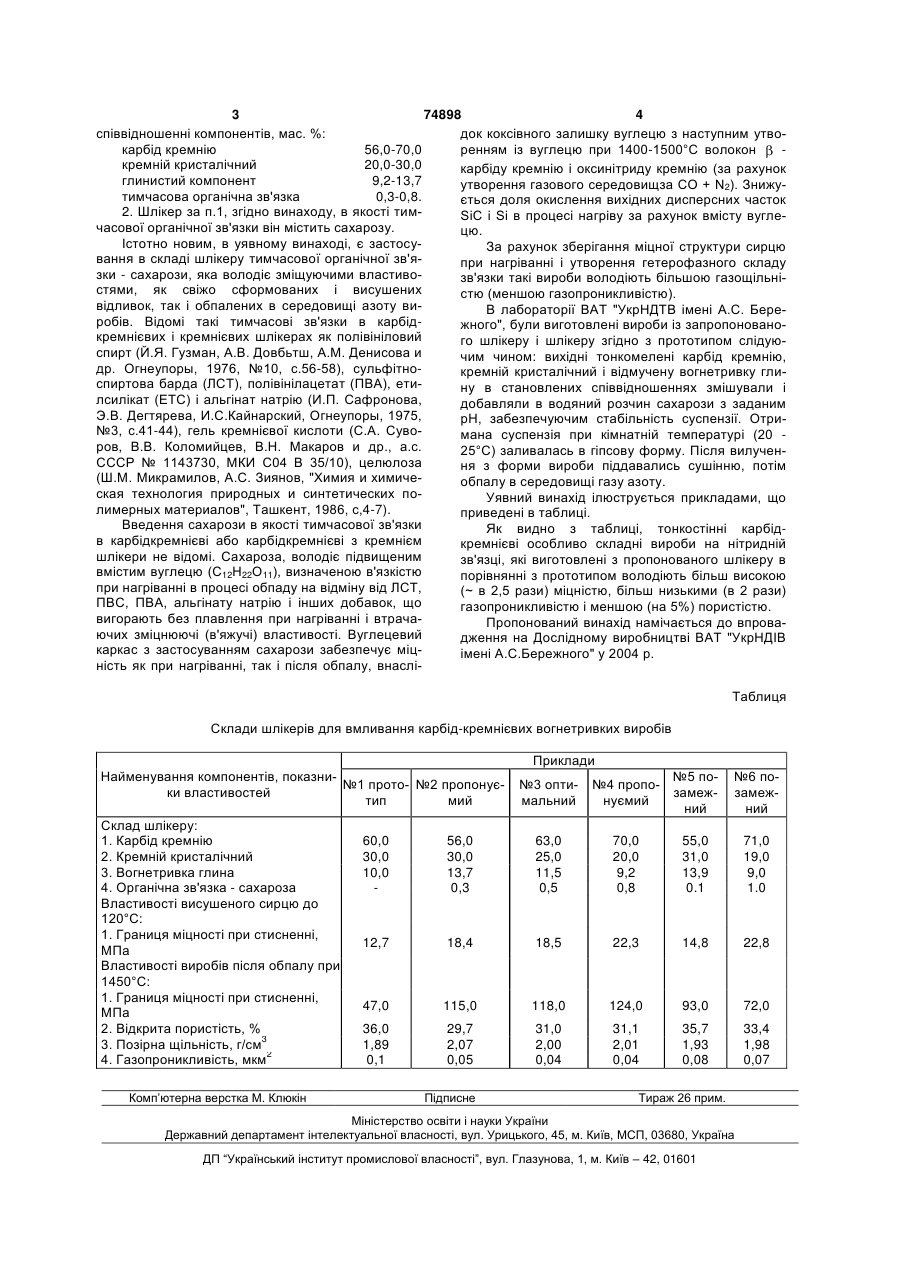

Шлікер для виливання карбідокремнієвих вогнетривких виробів, що включає водну суспензію карбіду кремнію, кремнію кристалічного і глинистого компонента, який відрізняється тим, що він додатково містить сахарозу при такому співвідношенні компонентів, мас. %: карбід кремнію 56,0-70,0 кремній кристалічний 20,0-30,0 глинистий компонент 9,2-13,7 сахароза 0,3-0,8. (19) (21) 2004010023 (22) 08.01.2004 (24) 15.02.2006 (46) 15.02.2006, Бюл. № 2, 2006 р. (72) Федорук Ростислав Мефодійович, Примаченко Володимир Васильович, Дегтярьова Лідія Михайлівна, Таран Людмила Володимирівна (73) Відкрите акціонерне товариство "Український науково-дослідний інститут вогнетривів імені А.С. Бережного" (56) UA 43881, C2, 15.01.2002 UA 50775, C2, 15.11.2002 UA 45994, C2, 15.05.2002 UA 45166, A, 15.03.2002 3 74898 4 співвідношенні компонентів, мас. %: док коксівного залишку вуглецю з наступним утвокарбід кремнію 56,0-70,0 ренням із вуглецю при 1400-1500°С волокон кремній кристалічний 20,0-30,0 карбіду кремнію і оксинітриду кремнію (за рахунок глинистий компонент 9,2-13,7 утворення газового середовищза СО + N2). Знижутимчасова органічна зв'язка 0,3-0,8. ється доля окислення вихідних дисперсних часток 2. Шлікер за п.1, згідно винаходу, в якості тимSiC і Si в процесі нагріву за рахунок вмісту вуглечасової органічної зв'язки він містить сахарозу. цю. Істотно новим, в уявному винаході, є застосуЗа рахунок зберігання міцної структури сирцю вання в складі шлікеру тимчасової органічної зв'япри нагріванні і утворення гетерофазного складу зки - сахарози, яка володіє зміщуючими властивозв'язки такі вироби володіють більшою газощільністями, як свіжо сформованих і висушених стю (меншою газопроникливістю). відливок, так і обпалених в середовищі азоту виВ лабораторії ВАТ "УкрНДТВ імені А.С. Береробів. Відомі такі тимчасові зв'язки в карбіджного", були виготовлені вироби із запропонованокремнієвих і кремнієвих шлікерах як полівініловий го шлікеру і шлікеру згідно з прототипом слідуюспирт (Й.Я. Гузман, А.В. Довбьтш, A.M. Денисова и чим чином: вихідні тонкомелені карбід кремнію, др. Огнеупоры, 1976, №10, с.56-58), сульфітнокремній кристалічний і відмучену вогнетривку глиспиртова барда (ЛСТ), полівінілацетат (ПВА), етину в становлених співвідношеннях змішували і лсилікат (ETC) і альгінат натрію (И.П. Сафронова, добавляли в водяний розчин сахарози з заданим Э.В. Дегтярева, И.С.Кайнарский, Огнеупоры, 1975, рН, забезпечуючим стабільність суспензії. Отри№3, с.41-44), гель кремнієвої кислоти (С.А. Сувомана суспензія при кімнатній температурі (20 ров, В.В. Коломийцев, В.Н. Макаров и др., а.с. 25°С) заливалась в гіпсову форму. Після вилученСССР № 1143730, МКИ С04 В 35/10), целюлоза ня з форми вироби піддавались сушінню, потім (Ш.М. Микрамилов, А.С. Зиянов, "Химия и химичеобпалу в середовищі газу азоту. ская технология природных и синтетических поУявний винахід ілюструється прикладами, що лимерных материалов", Ташкент, 1986, с,4-7). приведені в таблиці. Введення сахарози в якості тимчасової зв'язки Як видно з таблиці, тонкостінні карбідв карбідкремнієві або карбідкремнієві з кремнієм кремнієві особливо складні вироби на нітридній шлікери не відомі. Сахароза, володіє підвищеним зв'язці, які виготовлені з пропонованого шлікеру в вмістим вуглецю (С12Н22О11), визначеною в'язкістю порівнянні з прототипом володіють більш високою при нагріванні в процесі обпаду на відміну від ЛСТ, (~ в 2,5 рази) міцністю, більш низькими (в 2 рази) ПВС, ПВА, альгінату натрію і інших добавок, що газопроникливістю і меншою (на 5%) пористістю. вигорають без плавлення при нагріванні і втрачаПропонований винахід намічається до впроваючих зміцнюючі (в'яжучі) властивості. Вуглецевий дження на Дослідному виробництві ВАТ "УкрНДІВ каркас з застосуванням сахарози забезпечує міцімені А.С.Бережного" у 2004 p. ність як при нагріванні, так і після обпалу, внасліТаблиця Склади шлікерів для вмливання карбід-кремнієвих вогнетривких виробів Приклади Найменування компонентів, показни№1 прото- №2 пропонуєки властивостей тип мий Склад шлікеру: 1. Карбід кремнію 2. Кремній кристалічний 3. Вогнетривка глина 4. Органічна зв'язка - сахароза Властивості висушеного сирцю до 120°С: 1. Границя міцності при стисненні, МПа Властивості виробів після обпалу при 1450°С: 1. Границя міцності при стисненні, МПа 2. Відкрита пористість, % 3. Позірна щільність, г/см3 2 4. Газопроникливість, мкм Комп’ютерна верстка M. Клюкін №3 оптимальний №5 по№4 пропозамежнуємий ний №6 позамежний 60,0 30,0 10,0 56,0 30,0 13,7 0,3 63,0 25,0 11,5 0,5 70,0 20,0 9,2 0,8 55,0 31,0 13,9 0.1 71,0 19,0 9,0 1.0 12,7 18,4 18,5 22,3 14,8 22,8 47,0 115,0 118,0 124,0 93,0 72,0 36,0 1,89 0,1 29,7 2,07 0,05 31,0 2,00 0,04 31,1 2,01 0,04 35,7 1,93 0,08 33,4 1,98 0,07 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
