Пристрій для укладання штучних виробів у тару
Номер патенту: 75016
Опубліковано: 15.02.2006
Автори: Шапран Валентин Захарович, Костюк Володимир Степанович, Федорів Костянтин Михайлович
Формула / Реферат
1. Устройство для укладки штучных изделий в тару, содержащее подающий транспортер, механизм формирования слоя изделий, включающий силовой цилиндр с упором, закрепленным на его штоке, толкатель, выполненный в виде установленного в горизонтальных направляющих подвижного корпуса с рабочей пластиной, смонтированной с возможностью относительного перемещения в вертикальной плоскости посредством взаимодействия механизма перемещения рабочей пластины толкателя с силовым цилиндром, и накопительный стол, отличающееся тем, что, с целью упрощения конструкции и повышения надежности работы, механизм перемещения рабочей пластины толкателя выполнен в виде двуплечого рычага, смонтированного с возможностью поворота в вертикальной плоскости посредством взаимодействия штока силового цилиндра механизма формирования слоя изделий с его верхним, относительно оси вращения, плечом, при этом рабочая пластина закреплена на нижнем плече двуплечого рычага.
2. Устройство за п. 1, отличающееся тем, что в верхнем плече двуплечого рычага механизма перемещения рабочей пластины выполнен паз, а упор, закрепленный на штоке силового цилиндра механизма формирования слоя изделий, выполнен в виде ролика с возможностью размещения его в пазу двуплечого рычага.
Текст

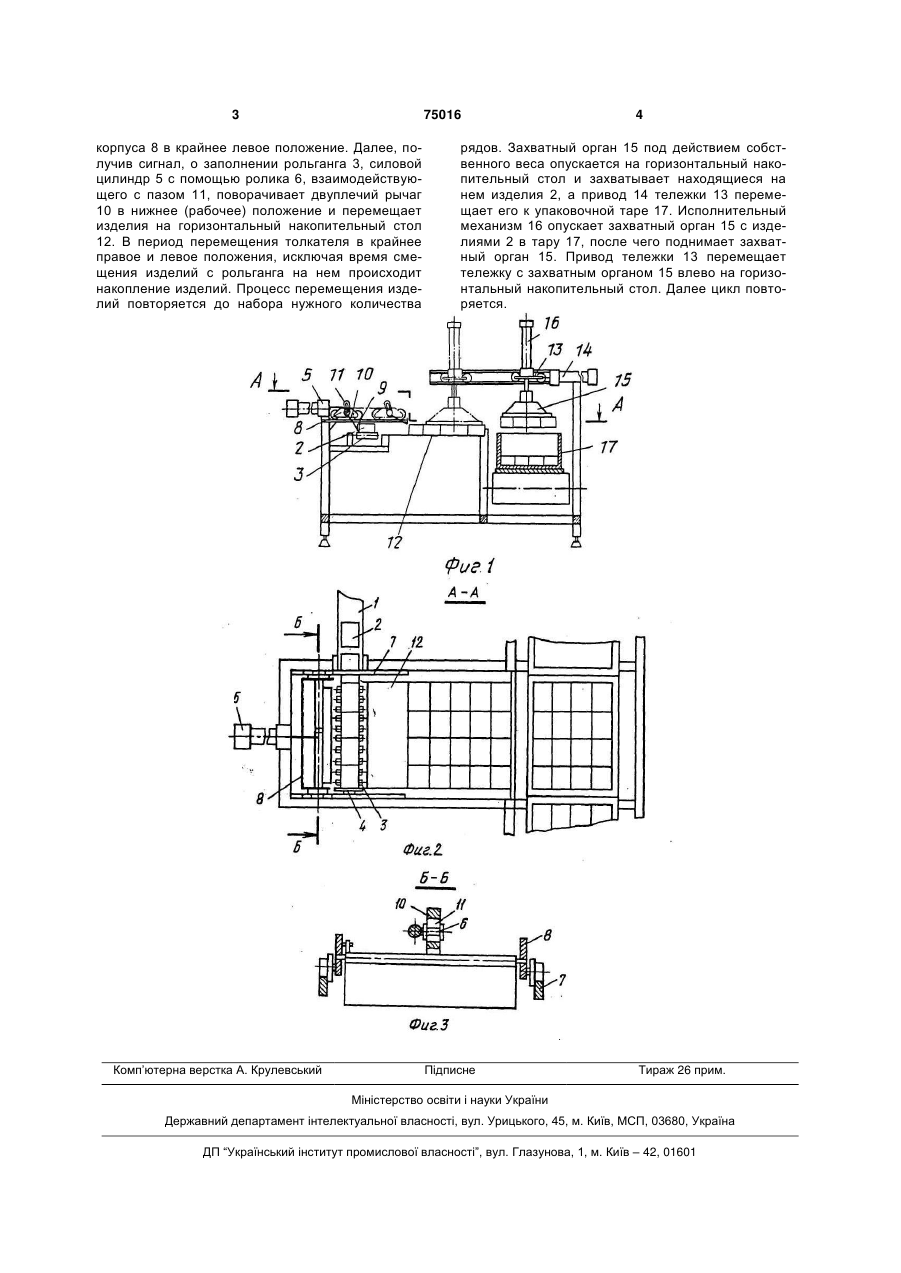

1. Устройство для укладки штучных изделий в тару, содержащее подающий транспортер, механизм формирования слоя изделий, включающий силовой цилиндр с упором, закрепленным на его штоке, толкатель, выполненный в виде установленного в горизонтальных направляющих подвижного корпуса с рабочей пластиной, смонтированной с возможностью относительного перемещения в вертикальной плоскости посредством взаимодействия механизма перемещения рабочей плас A1 2 (19) 1 3 75016 корпуса 8 в крайнее левое положение. Далее, получив сигнал, о заполнении рольганга 3, силовой цилиндр 5 с помощью ролика 6, взаимодействующего с пазом 11, поворачивает двуплечий рычаг 10 в нижнее (рабочее) положение и перемещает изделия на горизонтальный накопительный стол 12. В период перемещения толкателя в крайнее правое и левое положения, исключая время смещения изделий с рольганга на нем происходит накопление изделий. Процесс перемещения изделий повторяется до набора нужного количества Комп’ютерна верстка А. Крулевський 4 рядов. Захватный орган 15 под действием собственного веса опускается на горизонтальный накопительный стол и захватывает находящиеся на нем изделия 2, а привод 14 тележки 13 перемещает его к упаковочной таре 17. Исполнительный механизм 16 опускает захватный орган 15 с изделиями 2 в тару 17, после чего поднимает захватный орган 15. Привод тележки 13 перемещает тележку с захватным органом 15 влево на горизонтальный накопительный стол. Далее цикл повторяется. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for laying the article pieces in container
Автори англійськоюKostiuk Volodymyr Stepanovych
Автори російськоюКостюк Владимир Степанович
МПК / Мітки
МПК: B65B 35/30, B65B 5/10
Мітки: виробів, пристрій, укладання, тару, штучних
Код посилання
