Шахта доменної печі

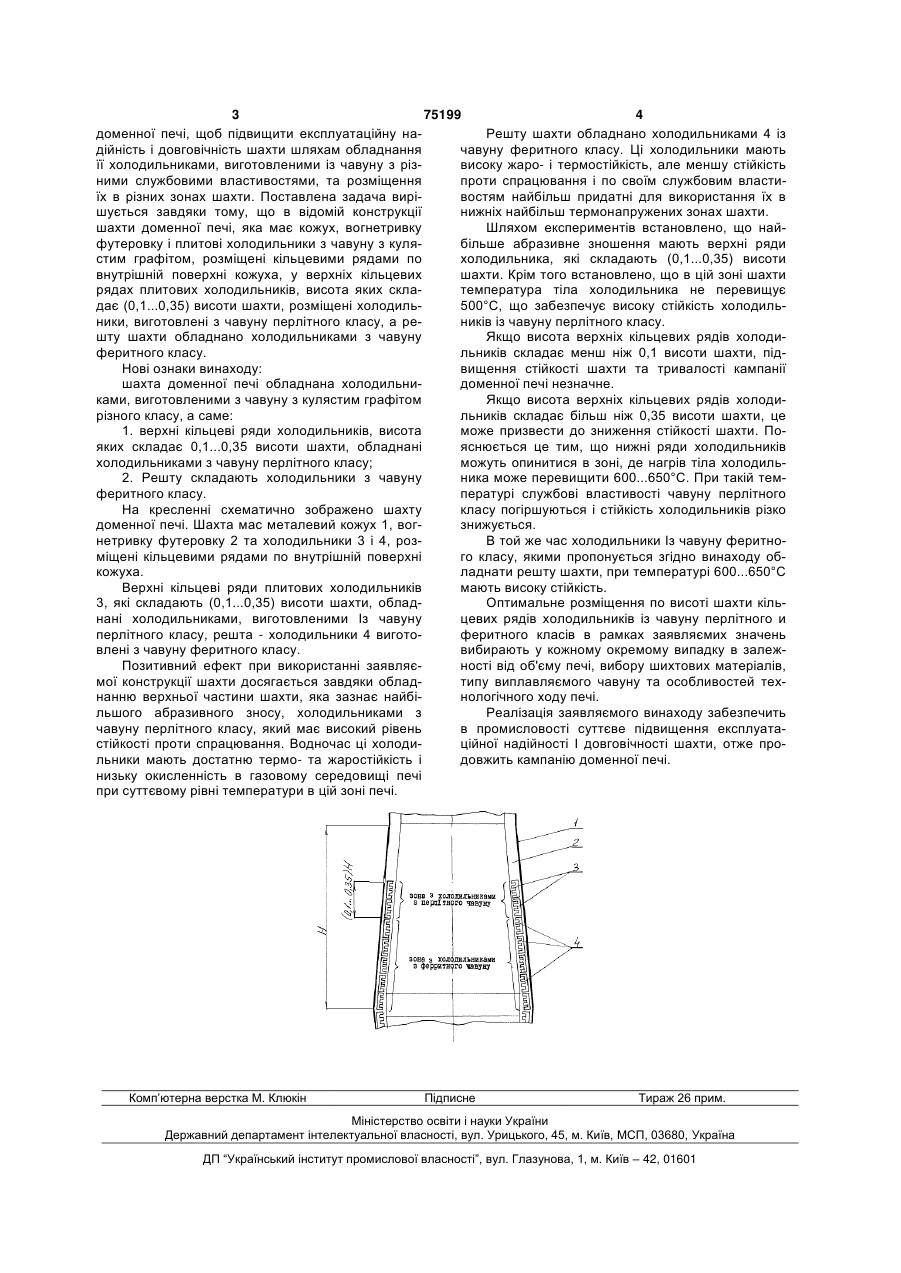

Шахта доменної печі, яка включає кожух, вогнетривку футерівку і плитові холодильники із чавуну з кулястим графітом, розміщені кільцевими рядами по внутрішній поверхні кожуха, яка відрізняється тим, що у верхніх кільцевих рядах холодильників, висота яких складає 0,1-0,35 висоти шахти, розміщено холодильники, виготовлені з чавуну перлітного класу, а решту шахти обладнано холодильниками з чавуну феритного класу. (19) (21) 2004032283 (22) 29.03.2004 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Курганов Віктор Олександрович, Дворянінов Віктор Олександрович, Гоч Микола Григорович, Кисіль Віктор Володимирович, Лобанов Борис Григорович, Жаріков Альберт Миколайович, Вибанець Олег Олексійович, Гусаров Олександр Сергійович, Кузнєцов Олександр Михайлович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ НАУКОВО-ВПРОВАДЖУВАЛЬНЕ ПІДПРИЄМСТВО "РАПІД" (56) SU 545676 A1, 05.02.1977 SU 1770364 A1, 23.10.1992 3 75199 4 доменної печі, щоб підвищити експлуатаційну наРешту шахти обладнано холодильниками 4 із дійність і довговічність шахти шляхам обладнання чавуну феритного класу. Ці холодильники мають її холодильниками, виготовленими із чавуну з різвисоку жаро- і термостійкість, але меншу стійкість ними службовими властивостями, та розміщення проти спрацювання і по своїм службовим властиїх в різних зонах шахти. Поставлена задача вирівостям найбільш придатні для використання їх в шується завдяки тому, що в відомій конструкції нижніх найбільш термонапружених зонах шахти. шахти доменної печі, яка має кожух, вогнетривку Шляхом експериментів встановлено, що найфутеровку і плитові холодильники з чавуну з кулябільше абразивне зношення мають верхні ряди стим графітом, розміщені кільцевими рядами по холодильника, які складають (0,1...0,35) висоти внутрішній поверхні кожуха, у верхніх кільцевих шахти. Крім того встановлено, що в цій зоні шахти рядах плитових холодильників, висота яких склатемпература тіла холодильника не перевищує дає (0,1...0,35) висоти шахти, розміщені холодиль500°С, що забезпечує високу стійкість холодильники, виготовлені з чавуну перлітного класу, а реників із чавуну перлітного класу. шту шахти обладнано холодильниками з чавуну Якщо висота верхніх кільцевих рядів холодиферитного класу. льників складає менш ніж 0,1 висоти шахти, підНові ознаки винаходу: вищення стійкості шахти та тривалості кампанії шахта доменної печі обладнана холодильнидоменної печі незначне. ками, виготовленими з чавуну з кулястим графітом Якщо висота верхніх кільцевих рядів холодирізного класу, а саме: льників складає більш ніж 0,35 висоти шахти, це 1. верхні кільцеві ряди холодильників, висота може призвести до зниження стійкості шахти. Пояких складає 0,1...0,35 висоти шахти, обладнані яснюється це тим, що нижні ряди холодильників холодильниками з чавуну перлітного класу; можуть опинитися в зоні, де нагрів тіла холодиль2. Решту складають холодильники з чавуну ника може перевищити 600...650°С. При такій темферитного класу. пературі службові властивості чавуну перлітного На кресленні схематично зображено шахту класу погіршуються і стійкість холодильників різко доменної печі. Шахта мас металевий кожух 1, вогзнижується. нетривку футеровку 2 та холодильники 3 і 4, розВ той же час холодильники Із чавуну феритноміщені кільцевими рядами по внутрішній поверхні го класу, якими пропонується згідно винаходу обкожуха. ладнати решту шахти, при температурі 600...650°С Верхні кільцеві ряди плитових холодильників мають високу стійкість. 3, які складають (0,1...0,35) висоти шахти, обладОптимальне розміщення по висоті шахти кільнані холодильниками, виготовленими Із чавуну цевих рядів холодильників із чавуну перлітного и перлітного класу, решта - холодильники 4 виготоферитного класів в рамках заявляємих значень влені з чавуну феритного класу. вибирають у кожному окремому випадку в залежПозитивний ефект при використанні заявляєності від об'єму печі, вибору шихтових матеріалів, мої конструкції шахти досягається завдяки обладтипу виплавляємого чавуну та особливостей технанню верхньої частини шахти, яка зазнає найбінологічного ходу печі. льшого абразивного зносу, холодильниками з Реалізація заявляємого винаходу забезпечить чавуну перлітного класу, який має високий рівень в промисловості суттєве підвищення експлуатастійкості проти спрацювання. Водночас ці холодиційної надійності І довговічності шахти, отже прольники мають достатню термо- та жаростійкість і довжить кампанію доменної печі. низьку окисленність в газовому середовищі печі при суттєвому рівні температури в цій зоні печі. Комп’ютерна верстка M. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
