Чавунна льотка доменної печі

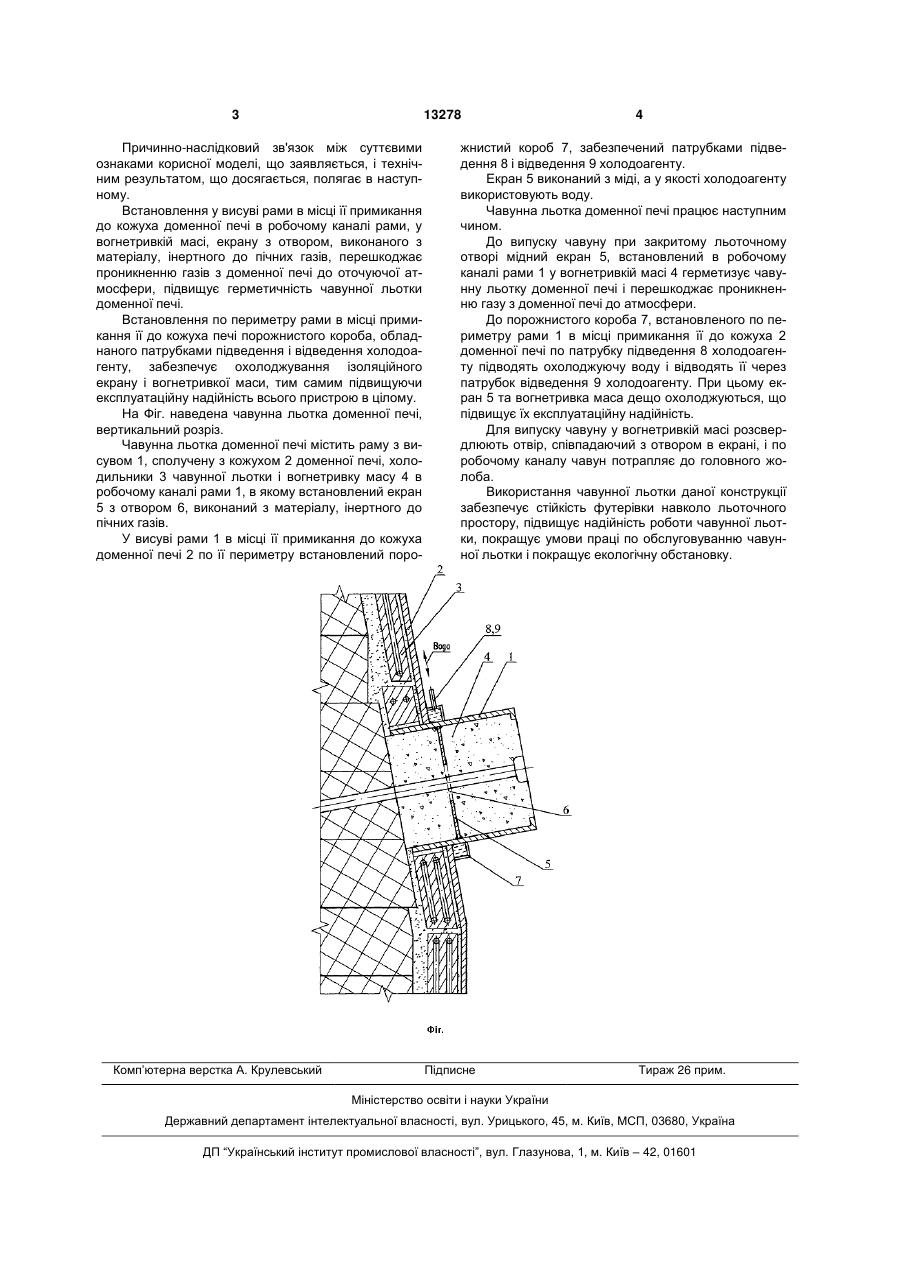

1. Чавунна льотка доменної печі, що містить раму з висувом, сполучену з кожухом доменної печі, холодильники чавунної льотки і вогнетривку масу в робочому каналі рами, яка відрізняється 3 13278 Причинно-наслідковий зв'язок між суттєвими ознаками корисної моделі, що заявляється, і технічним результатом, що досягається, полягає в наступному. Встановлення у висуві рами в місці її примикання до кожуха доменної печі в робочому каналі рами, у вогнетривкій масі, екрану з отвором, виконаного з матеріалу, інертного до пічних газів, перешкоджає проникненню газів з доменної печі до оточуючої атмосфери, підвищує герметичність чавунної льотки доменної печі. Встановлення по периметру рами в місці примикання її до кожуха печі порожнистого короба, обладнаного патрубками підведення і відведення холодоагенту, забезпечує охолоджування ізоляційного екрану і вогнетривкої маси, тим самим підвищуючи експлуатаційну надійність всього пристрою в цілому. На Фіг. наведена чавунна льотка доменної печі, вертикальний розріз. Чавунна льотка доменної печі містить раму з висувом 1, сполучену з кожухом 2 доменної печі, холодильники 3 чавунної льотки і вогнетривку масу 4 в робочому каналі рами 1, в якому встановлений екран 5 з отвором 6, виконаний з матеріалу, інертного до пічних газів. У висуві рами 1 в місці її примикання до кожуха доменної печі 2 по її периметру встановлений поро Комп’ютерна верстка А. Крулевський 4 жнистий короб 7, забезпечений патрубками підведення 8 і відведення 9 холодоагенту. Екран 5 виконаний з міді, а у якості холодоагенту використовують воду. Чавунна льотка доменної печі працює наступним чином. До випуску чавуну при закритому льоточному отворі мідний екран 5, встановлений в робочому каналі рами 1 у вогнетривкій масі 4 герметизує чавунну льотку доменної печі і перешкоджає проникненню газу з доменної печі до атмосфери. До порожнистого короба 7, встановленого по периметру рами 1 в місці примикання її до кожуха 2 доменної печі по патрубку підведення 8 холодоагенту підводять охолоджуючу воду і відводять її через патрубок відведення 9 холодоагенту. При цьому екран 5 та вогнетривка маса дещо охолоджуються, що підвищує їх експлуатаційну надійність. Для випуску чавуну у вогнетривкій масі розсвердлюють отвір, співпадаючий з отвором в екрані, і по робочому каналу чавун потрапляє до головного жолоба. Використання чавунної льотки даної конструкції забезпечує стійкість футерівки навколо льоточного простору, підвищує надійність роботи чавунної льотки, покращує умови праці по обслуговуванню чавунної льотки і покращує екологічну обстановку. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
