Шахта доменної печі

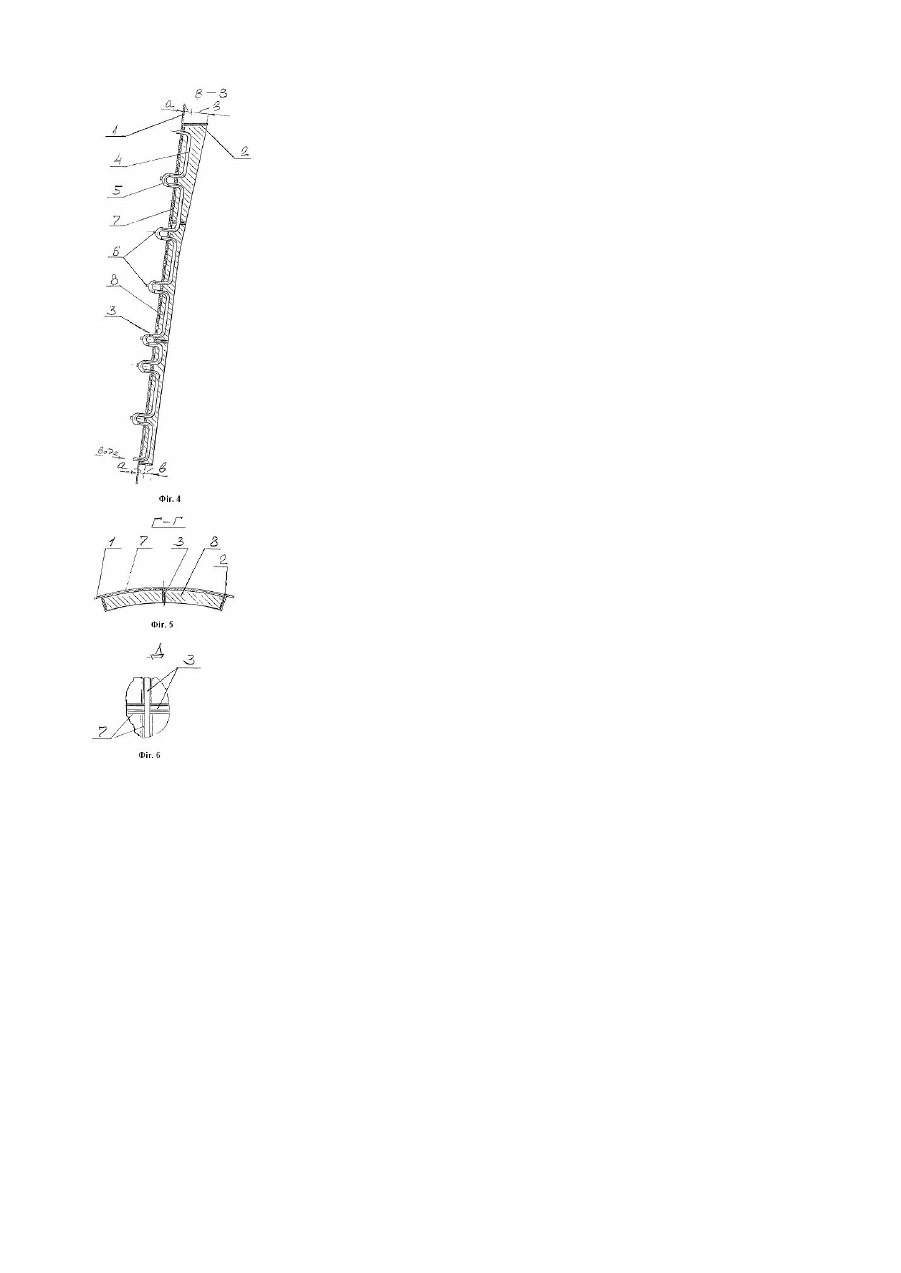

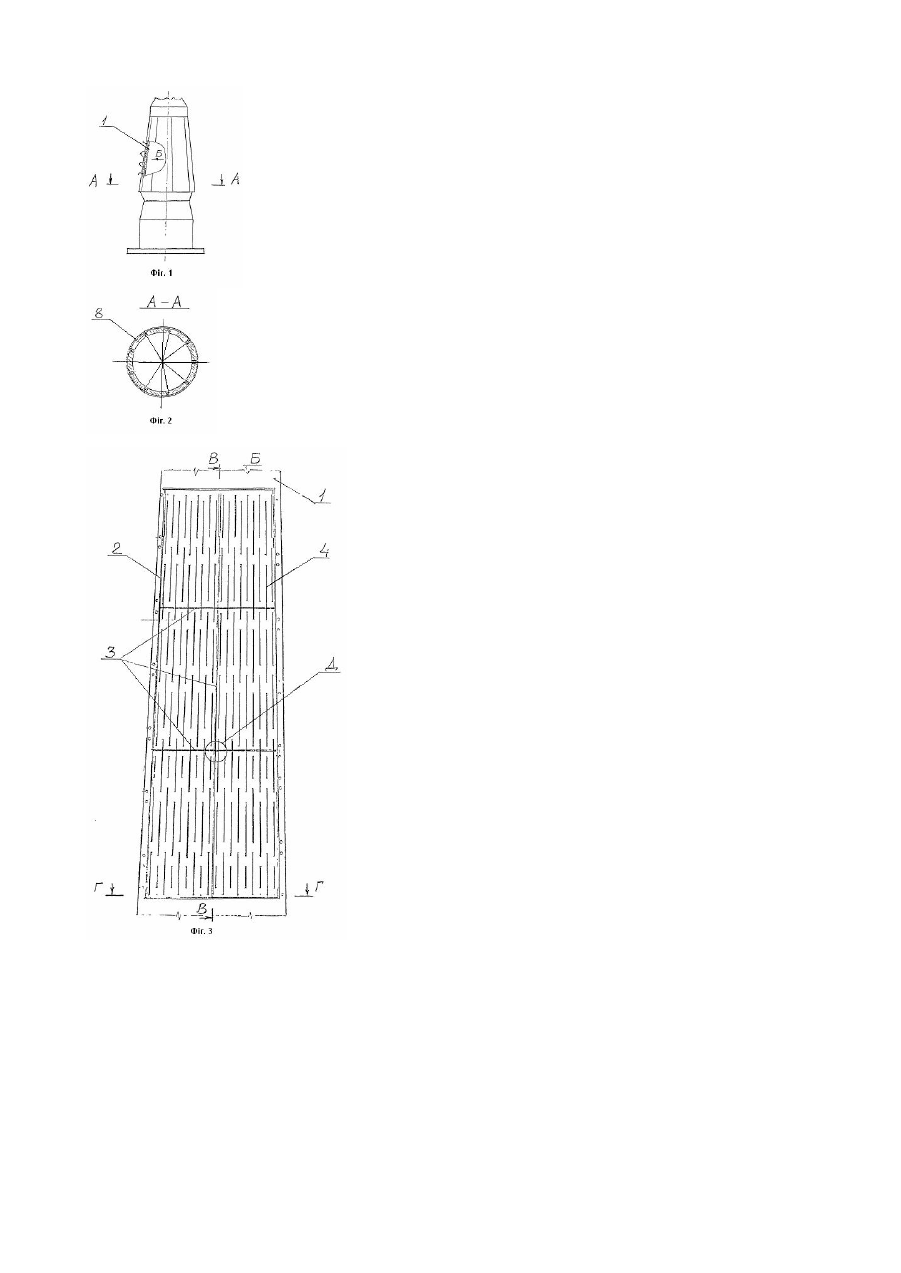

Корисна модель відноситься до області металургії, зокрема до доменного виробництва. Відома шахта доменної печі виконана з утримуючого кожуха з листової сталі з закріпленими на ньому елементами охолодження (плитовими або кронштейновими холодильниками) і жаростійкий шар (футеровку з цегли), (Див. книга Е.Ф. Вегман, Б.Н. Жеребин і ін. "Металургія чавуна" Москва, видавництво "Металургія", 1978р., стор.361-364). Така конструкція шахти печі недостатньо технологічна і досить металоємка. Задача, стояча перед авторами - це створення спрощеної, технологічної, з меншою металоємкістю, а отже і більш дешеву, конструкцію шахти. Поставлена задача вирішується тим, що шахта виконана в вигляді примикаючих одна до одної великоблочних панелей, кожна з яких складається з заповненого жаростійким бетоном каркаса виконаного в вигляді сектора розгорнення бічної поверхні шахти печі кожуха з листового металу з закріпленої, наприклад, зварюванням по периметру його внутрішньої поверхні опалубкою з перегородками, при цьому елементи охолодження виконані в вигляді розташованих вертикальними рядами П-подібних металевих тр уб, герметично уварених у кожух таким чином, що назовні кожуха виступають патрубки, причому кожен вивідний патрубок герметично з'єднаний із вступним патрубком за допомогою С-подібних трубок, (калачів) а П-подібні трубки розташовані по всій поверхні кожуха в ша ховому порядку. На внутрішніх поверхнях кожуха, опалубки і перегородок розміщені компенсуючі термічне розширення бетону прокладки, що компенсують, із азбестового картону з натрієвим рідким содовим склом. Товщина панелей у верхній частині шахти печі виконана більше чим у нижньої, причому відносини відстаней від подовжньої осі П-подібних тр убок до зовнішньої поверхні кожуха до відстаней від цієї ж осі до внутрішньої поверхні панелі складає 1: (1-2). Крім того, С-подібні трубки (калачі) елементів охолодження постачені пробками для спуска води. Така конструкція шахти доменної печі значно простіше і технологічніша існуючих, менш металоємка, що дозволяє скоротити час і витрати на виготовлення і монтаж шахти. Таким чином, підвищується ремонтопригодність у цілому доменної печі. Сутність корисної моделі пояснюється кресленнями, де: На фіг.1, зображений профіль доменної печі; На фіг.2, перетин А-А по фіг.1; На фіг.3, вид Б ( вид збоку на панель шахти ) по фіг.1; На фіг.4, перетин В-В по фіг.3; На фіг.5, перетин Г-Г по фіг.3; На фіг.6, вид Д по фіг.3. Шахта доменної печі складається з великоблочних панелей, що примикають друг до др уга. Панель складається з каркаса виконаного в вигляді сектора розгорнення бічної поверхні шахти печі кожуха 1, з листового металу, по периметру поверхні якого прикріплена опалубка 2 з перегородками 3. При цьому висота стінок опалубки 2 у верхній частині панелі більше чим у нижній. На кожусі 1 вертикальними рядами змонтовані Пподібні трубок 4, таким чином, що назовні кожуха виступають їхні патрубки, причому кожен патрубок герметично з'єднаний із сусіднім вступним патрубком за допомогою С-подібних тр убок 5 зі спускними пробками 6, при цьому П-подібні трубки А розташовані по всій поверхні кожуха 1 у шахо вому порядку. На внутрішніх поверхнях кожуха 1, опалубки 2, і перегородок 3, розміщені прокладки 7 з азбестового картону з натрієвим рідким содовим склом, для компенсації термічного розширення жаростійкого бетону 8, яким заповнюють каркас панелі. Товщина панелі у верхній частині виконана більше чим у нижньої, причому відносини відстаней від подовжньої осі П-подібних водоохолоджуємих трубок 4, до зовнішньої поверхні кожуха 1 (а), до відстаней від цієї ж осі до внутрішньої поверхні панелі (в) складають 1:(1-2). Пропонована конструкція шахти доменної печі проста у виготовленні й експлуатації. Після збірки і зварювання каркаса панелі і рядів труб 4 і 5 роблять укладання компенсаційних прокладок 7, по внутрішній поверхні кожуха 1, стінок опалубки 2 і перегородок 3. Залитий зверху шар бетону 8 утворить жаростійку футеровку. Потім панелі монтують, утворюючі ша хту доменної печі, а труби підключають до системи охолодження. При роботі доменної печі тепло, сприймане футеровкою з жаростійкого бетону 8, відводиться від панелей шахти о холодним середовищем - водою, що протікає в тр убах 4 і 5. Спускні пробки 6 служать для визначення місця ймовірного прогару тр уби по характеру зміни потоку води при почерговому видаленні на якийсь час цих пробок у кожнім ряді труб. Таким чином, пропонована конструкція шахти доменної печі проста в конструкції, технологічна у виготовленні і монтажі. Економічний ефект забезпечується за рахунок зменшення металоємності шахти, різкого зниження витрат на її виго товлення і ремонт.
